产品描述

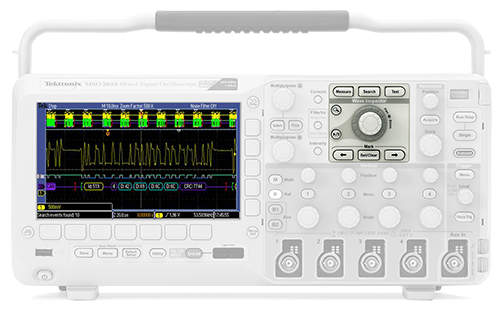

混合信号示波器MSO2000B DPO2000B更快地查找、调试和分析
利用4条模拟通道和16条数字通道,外加2个总线波形,查看您的设计中的众多点。 利用数字荧光显示器和 125 种触发组合快速查找异常,使用 Wave Inspector 在1M波形点中平移、放大、标记感兴趣的点并在标记之间导航。 另外:FilterVu会减少噪声,而不是毛刺。

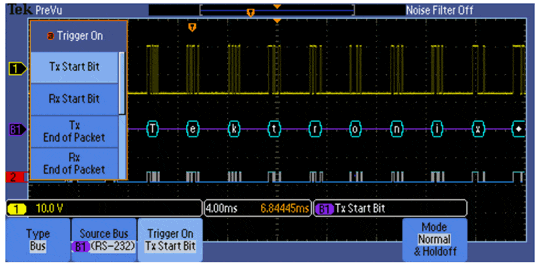

MSO2000B DPO2000B数字示波器放弃人工解码串行总线
自动串行总线解码可减少错误并节省时间。 另外,选配串行触发和解码模块可自动触发特定数据包内容,然后在模拟波形和总线视图中显示数据,以便快速查看。 还提供适用于汽车、嵌入式设计和计算机应用中主要串行总线的选项。

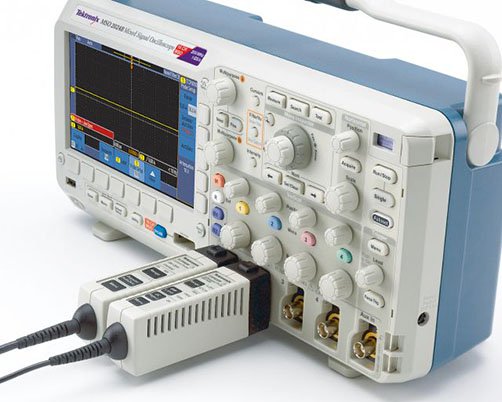

2000B增加可能性的探头接口
TekVPI探头接口可提供广泛的应用范围,而且您不必担心刻度系数。 使用各种可自动传达刻度系数的有源和电流探头,实现简单的相差校正,并在示波器显示器上提供探头信息。

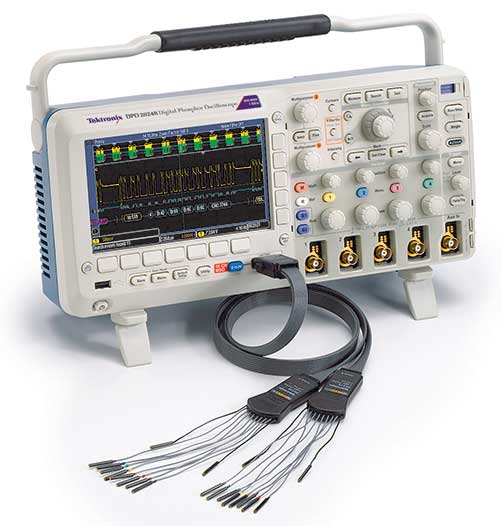

MSO/DPO2000B简化混合信号调试
使用很多4条模拟通道和 16 条数字通道调试混合信号设计,全部时间相关。 合并数字通道以显示并行总线或解码串行总线。 添加创新的 P6316 逻辑探头,使连接到您的设计和追踪信号变得很容易。
特点
- 16 条完全集成的通道,采样率全部为 1GS/s。
- 易于使用的逻辑分析仪功能。
- 定义要触发和解码的并行或串行总线。
- 利用波形分组和颜色编码实现简单的可视化。
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
---|---|---|---|---|---|
DPO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | 16 |
DPO2022B | 200 MHz | 1 GS/s | 1M 点 | 2 | - |
MSO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | 16 |
DPO2014B | 100 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | 16 |
DPO2024B | 200 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2022B | 200 MHz | 1 GS/s | 1M 点 | 2 | 16 |
MSO2014B | 100 MHz | 1 GS/s | 1M 点 | 4 | 16 |
MSO2024B | 200 MHz | 1 GS/s | 1M 点 | 4 | 16 |
