MSO44 MSO46 混合信号示波器 泰克示波器
产品描述

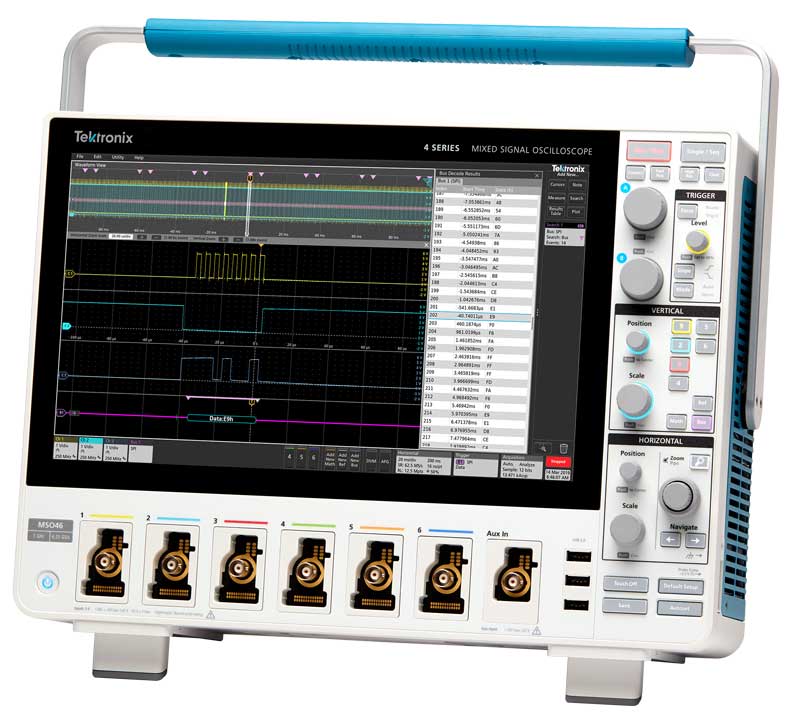

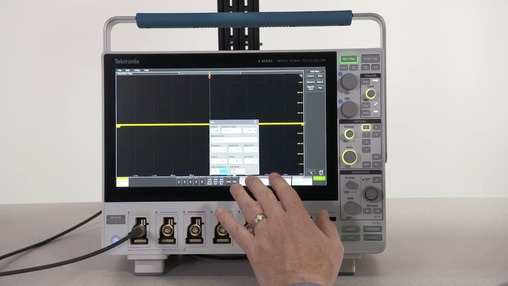

4系列MSO泰克示波器采用与屡获殊荣的 5 系列相同的触摸式用户界面技术,以及同类产品中超大的显示和超高分辨率的显示,打造了示波器全新的操作体验。
-
13.3 英寸高清显示屏
-

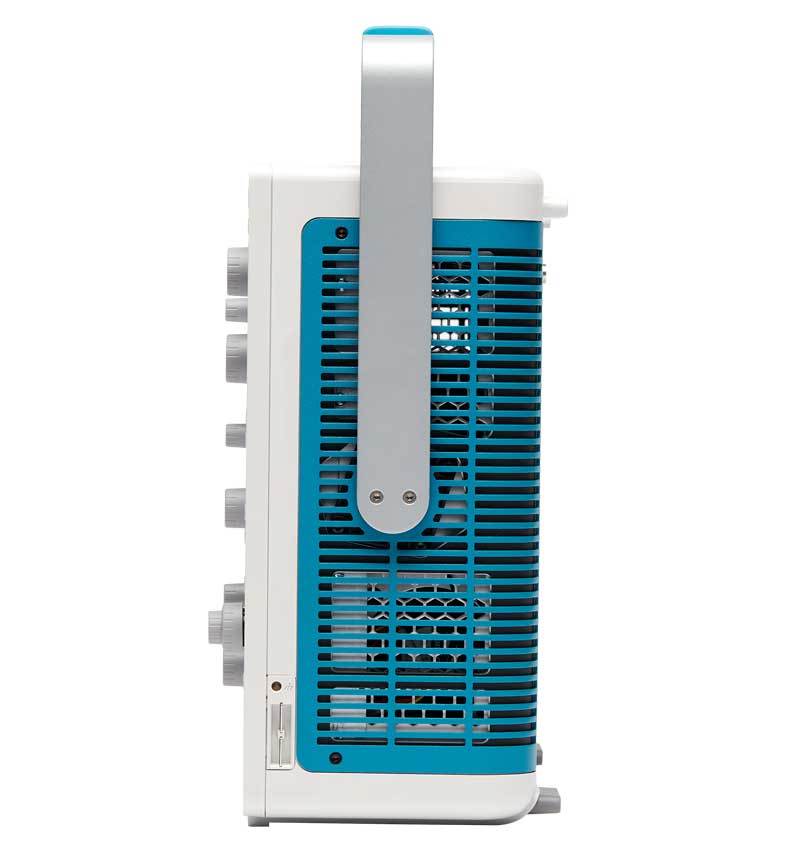

6.1 英寸 (15.5 cm) 深,适合有限的工作台空间

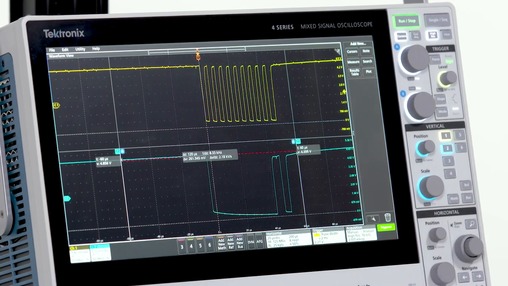

出色的细节设计和多达 6 条Flex channel的输入通道
-
任何通道都可以显示波形、频谱或两者
-
任何一条输入通道都可连接逻辑探头来查看八条数字通道
-

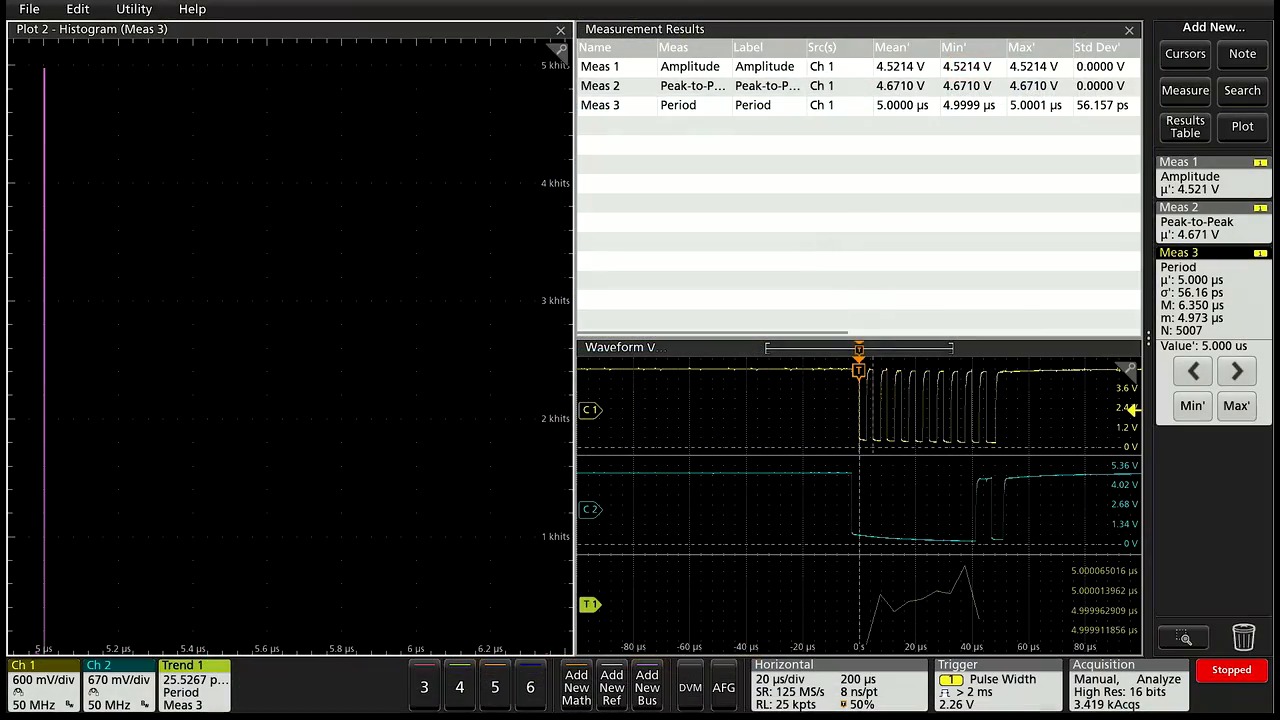

所有通道均具备出色的细节设计和准确的测量
-
12 位垂直分辨率(高分辨率模式下可达 16 位)
-
在所有模拟和数字通道上实时采样率高达 6.25 GS/s
-
高达 62.5 M 点记录长度
MSO44 46示波器规格一览
输入通道
-
4 或 6 路 FlexChannel 输入
-
每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽1
-
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
-
在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
-
31.25 或 62.5 M 点
垂直分辨率
包括探头和附件
1 - 可选且可升级
-
12 位
-
高分辨率模式下高达 16 位
信号生成1
-
任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
-
4 位交流有效值电压,直流电压
-
直流 + 交流有效值电压
触发频率计数器2:8 位
高级分析1
-
自动功率测量
-
频谱视图的混合域分析
协议支持1
-
10Base-T, 100Base-TX
-
CAN, CAN FD, LIN, FlexRay
-
I2C,SPI
-
I2S, LJ, RJ, TDM
-
I3C
-
MIL-STD-1553、ARINC 429
-
NRZ
-
PSI5
-
RS-232、RS-422、RS-485、UART
-
SENT
-
SpaceWire
-
SPMI
-
USB 2.0 LS、FS、HS
显示器
-
13.3 英寸(338 毫米)
-
高清彩色 (1920 x 1080) 电容式触摸屏

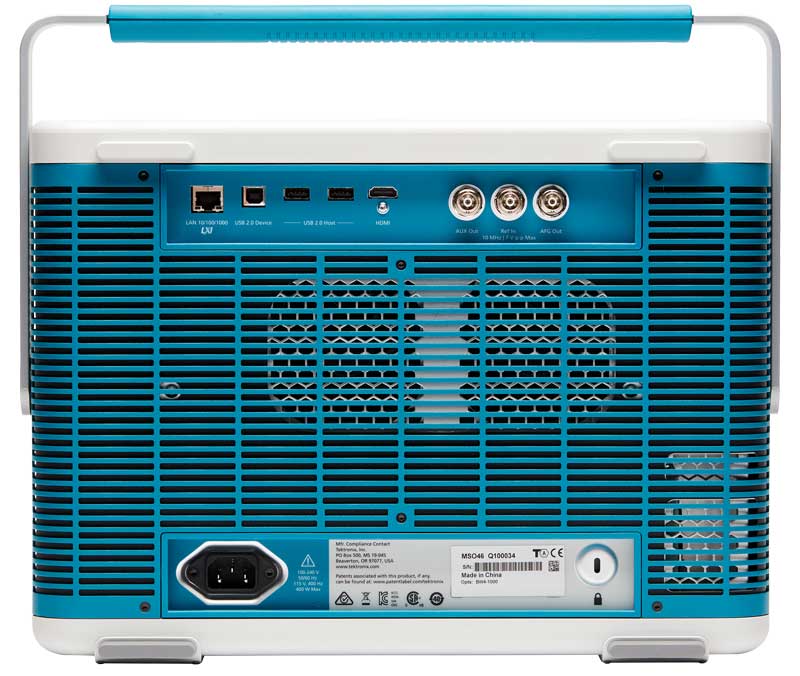

尺寸(高 x 宽 x 深)
-
249 mm x 405 mm x 155 mm
-
(9.8 in x 15.9 in x 6.1 in)
重量
包括探头和附件
1 - 可选且可升级
2 - 产品注册后免费
-
16 磅(7.3 千克)
新功能和选项让这款优秀的示波器表现更佳
MSO44 MSO46 混合信号示波器 泰克示波器新选项
-
利用自定义模板定义执行通过/失败模板和波形极限测试
-
PSI5 协议解码
-
NRZ 协议解码
-
MIPI I3C 协议解码
-
模拟视频触发(NTSC、PAL、SECAM)
使用高级分析选项在仪器上免费升级
-
配备模板测试选件的仪器将获得极限测试功能
在所有仪器上免费升级
-
标注/书签让您可以对波形上的特定点进行注释
-
频谱视图中的频率轴现在可能是对数形式
-
相位噪声图现在可用于相位噪声测量
立即获取所需的所有调试功能,或在需要时添加这些功能 - 无需将其发回来。
-
高达 1.5 GHz 带宽
-
高达 62.5 M 点记录长度
-
数字通道:每个 TLP058 逻辑探头提供 8 条数字通道
-
DVM/频率计数器(在注册后免费提供)
-
任意波形/函数发生器
-
高级分析
-
串行总线解码和触发
-
频谱视图混合域分析
-
自动功率测量
下一代MSO示波器的全系列产品
无论您是在调试串行总线还是在设计高速数字标准,我们为您提供全新的示波器用户界面标准,以便您可以更快、更轻松地找到答案。
型号 |
模拟带宽 |
模拟通道 |
数字通道数 |
采样率 |
记录长度 |
---|---|---|---|---|---|
200 MHz 至 1.5 GHz |
4 |
很多 32 条(可选) |
6.25GS/s |
31.25 M 至 62.5 M 点 |
|
200 MHz 至 1.5 GHz |
6 |
很多 48 条(可选) |
6.25GS/s |
31.25 M 至 62.5 M 点 |
|
泰克 |
泰克 |
Keysight |
LeCroy |
Rohde & Schwarz |
---|---|---|---|---|---|
带宽 |
200 MHz 至 1.5 GHz |
200 MHz 至 1 GHz |
200 MHz 至 1.5 GHz |
200 MHz 至 1 GHz |
200 MHz 至 1 GHz |
模拟通道 |
4 或 6 |
4 |
2 或 4 |
4 |
2 或 4 |
数字通道(可选) |
很多 48 |
16 |
16 |
16 |
16 |
采样率(所有通道) |
6.25GS/s |
高达 5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
垂直分辨率 |
12 位 |
8 位 |
8 位 |
12 位 |
10 位 |
记录长度(所有通道) |
31.25 M |
20 M |
4 M |
12.5 M |
100 M |
集成任意波形/函数发生器(可选) |
1 x 50 MHz |
1 x 50 MHz |
2 x 20 MHz |
-- |
1 x 25 MHz(可选) |
串行总线解码 |
是 |
是 |
是 |
是 |
是 |
显示器 |
13.3 英寸触摸屏 |
10.4 英寸 |
12.1 英寸触摸屏 |
12.1 英寸触摸屏 |
10.1 英寸触摸屏 |
标准保修 |
3 年 |
3 年 |
3 年 |
3 年 |
3 年 |

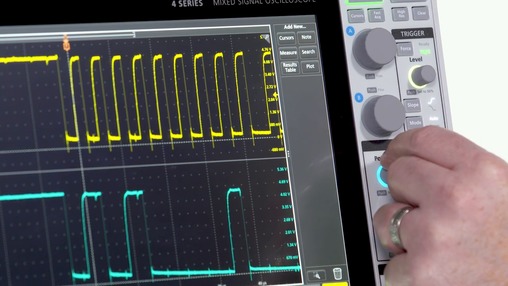

嵌入式串行总线分析
串行总线解码和触发选项将 4系列MSO泰克示波器转变为利用自动解码、触发和搜索功能调试串行总线好用的的工具。
-
I2C,SPI
-
RS-232 / 422 / 485 / UART
-
10BASE-T / 100BASE-TX 以太网
-
USB 2.0
-
CAN/CAN FD、LIN、FlexRay
-
PSI5
-
SENT
-
I2S/LJ/RJ/TDM
-
MIL-STD-1553 / ARINC 429
-
I3C
-
SPMI
-
NRZ

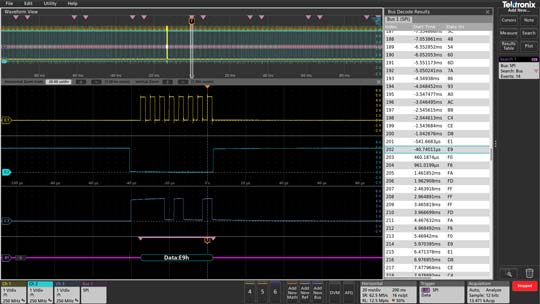

了解 I2C 和 SPI 总线解码和触发
电源完整性

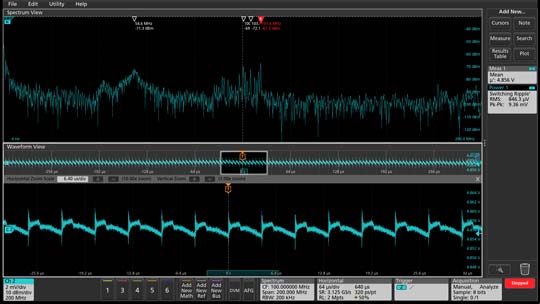

如今的电路板可以有 20 个或更多的电源轨,其中有许多只有几伏,且有严格的噪音限制。
-
多达 6 条模拟输入通道
-
兼容的低噪音电源纹波探头
在电源轨测量应用说明中了解更多信息

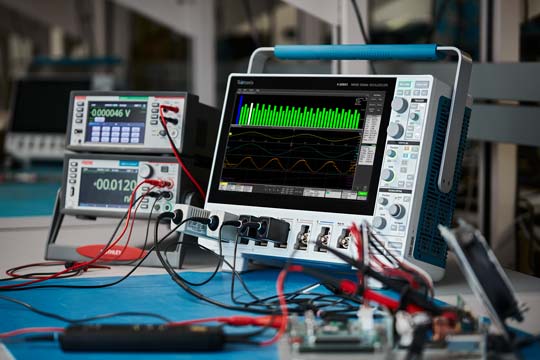

电源测量和分析
4 系列不仅待机功率较低、开关速度更快且噪音限制更严格,而且能加快电源故障排除、优化和验证。
手动或可选自动化
-
交流线路和谐波测量
-
开关损耗分析
-
直流轨测量
智能电源探头解决方案
-
电流探头
-
电源纹波电压探头
-
差分电压探头
-
光隔离探头
通过 4/5/6-PWR 应用说明,了解电源测量和分析中的自动测量
汽车ECU设计
汽车系统要求在 ECU、传感器与执行器之间实现准确通信。
-
混合信号视图,让加工商可将视线投向传感器、执行器、开关和电源之外
-
使用可选的频谱视图,结合波形和频谱分析,快速进行噪声搜索
-
解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量
了解 CAN、CAN FD、LIN 和 FlexRay 解码和触发速度调试
了解 SENT 总线解码和触发

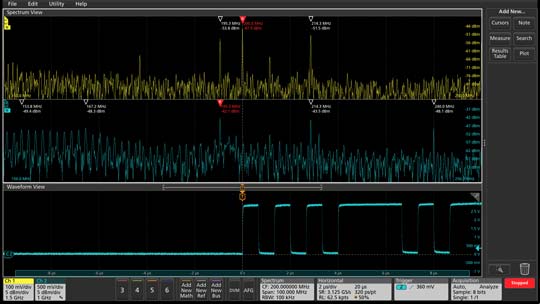

电磁干扰 (EMI) 故障排除
使用“频谱视图”选项,4系列MSO泰克示波器上的每条模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步,帮助您快速确定哪些信号被干扰,哪些信号是干扰源。

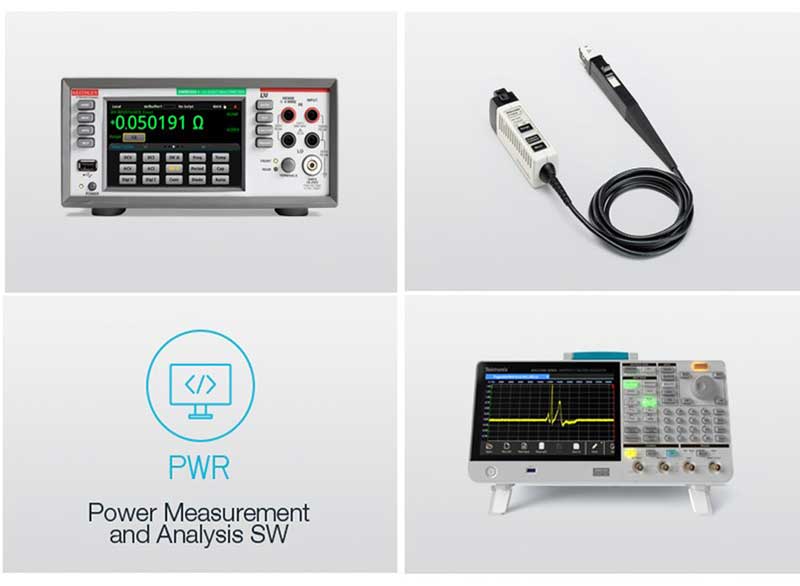

了解泰克为您的应用推荐的精选产品
使用您所需的正确工具立即开始使用。我们的专家预先选择了五个关键应用的很适合附件,让您更快地解决问题:
-
串行总线解码
-
EMI 预一致性
-
无线嵌入
-
功率电子
-
电源完整性
增加仪器功能
升级 |
描述 |
采购详情 |
---|---|---|
TLP058 逻辑探头 |
各探头访问任何 FlexChannel 上的 8 条数字通道,在任意 FlexChannel 上均可接入逻辑探头实现 8 路数字通道 |
索取报价 |
增加仪器功能
升级 |
描述 |
采购详情 |
---|---|---|
SUP4-AFG |
增加任意函数发生器 |
申请试用许可证 |
SUP4-DVM |
增加数字电压表/触发频率计数器 |
注册时提供软件升级许可证密钥 |
SUP4-RL-1 |
将记录长度从 31.25 M 点/通道扩展到 62.5 M 点/通道 |
申请试用许可证 |
增加协议分析
升级 |
描述 |
采购详情 |
---|---|---|
SUP4-SRAERO |
航空串行触发和分析(MIL-STD-1553、ARINC429) |
申请试用许可证 |
SUP4-SRAUDIO |
音频串行触发和分析(I2S、LJ、RJ、TDM) |
申请试用许可证 |
SUP4-SRAUTO |
汽车串行触发和分析(CAN、CAN FD、LIN 和 FlexRay) |
申请试用许可证 |
SUP4-SRAUTOSEN |
汽车传感器串行触发和分析 (SENT) |
申请试用许可证 |
SUP4-SRCOMP |
计算机串行触发和分析 (RS-232/422/485/UART) |
申请试用许可证 |
SUP4-SREMBD |
嵌入式串行触发和分析模块(I2C、SPI) |
申请试用许可证 |
SUP4-SRENET |
以太网串行触发和分析(10Base-T、100Base-TX) |
申请试用许可证 |
SUP4-SRI3C |
I3C 串行触发和分析 |
申请试用许可证 |
SUP4-SRNRZ |
NRZ 协议解码器和搜索 |
申请试用许可证 |
SUP4-SRPM |
电源管理串行触发和分析 (SPMI) |
申请试用许可证 |
SUP4-SRPSI5 |
PSI5 串行解码和分析 |
申请试用许可证 |
SUP4-SRSPACEWIRE |
SpaceWire 协议解码和分析 |
申请试用许可证 |
SUP4-SRUSB2 |
USB 2.0 串行总线触发和分析(LS、FS、HS)(HS 的 ≥ 1 GHz 建议模型) |
申请试用许可证 |
增加高级分析
升级 |
描述 |
采购详情 |
---|---|---|
SUP4-MTM |
模板和极限测试 |
申请试用许可证 |
SUP4-PWR-BAS |
功率分析 |
申请试用许可证 |
SUP4-SV-BAS |
频谱视图的频域分析 |
申请试用许可证 |
SUP4-SV-BW-1 |
将 Spectrum View 捕获带宽增加至 500 MHz(需 4-SV-BAS 或 SUP4-SV-BAS) |
申请试用许可证 |
SUP4-SV-RFVT |
Spectrum View RF 与时间分析(需要 4-SV-BAS 或 SUP4-SV-BAS) |
申请试用许可证 |
SUP4-VID |
模拟视频触发(NTSC、PAL、SECAM) |
申请试用许可证 |
升级带宽
升级 |
描述 |
采购详情 |
---|---|---|
SUP4-BWxTy4 |
MSO44 带宽从 x 升级为 y,其中,x 和 y 均为几百 MHz |
|
SUP4-BWxTy6 |
MSO46 带宽从 x 升级为 y,其中,x 和 y 均为几百 MHz |
|
附件 HC4
产品技术资料 描述 视图 产品技术资料
适用于 4系列MSO泰克示波器的硬手提箱(包括前盖)
附件 RM4
产品技术资料 描述 视图 产品技术资料
适用于 4系列MSO泰克示波器的机架安装套件
附件 SC4
产品技术资料 描述 视图 产品技术资料
适用于 4系列MSO泰克示波器的软搬运箱和前保护盖
附件 TEK-DPG
产品技术资料 描述 附件,相差校正脉冲发生器信号源带 TekVPI 示波器接口
附件 TPA-BNC
产品技术资料 描述 探头适配器,从 TekProbe-BNC 至 TekVPI
附件 |
描述 |
---|---|
HC4 |
适用于 4系列MSO泰克示波器的硬手提箱(包括前盖) |
RM4 |
适用于 4系列MSO泰克示波器的机架安装套件 |
SC4 |
适用于 4系列MSO泰克示波器的软搬运箱和前保护盖 |
TEK-DPG |
附件,相差校正脉冲发生器信号源带 TekVPI 示波器接口 |
TPA-BNC |
探头适配器,从 TekProbe-BNC 至 TekVPI |
Testing Power Electronic Components Converters and Drives Do you have trouble making accurate current or voltage measurements? Are you able to make repeatable single ended, differential, and common mode measurements? Start making reliable power …
Spread Spectrum Clock Analysis With RF vs Time Triggering See how to stabilize a hardware trigger on the up-down chirp pattern of a spread spectrum clock using a Frequency Deviation vs. Time trigger. The Spectrum View capability on the 4, 5 and 6 Series …
Finding root cause of EMI signals with Spectrum View See how to track down the source of transient RF/EMI emissions with Spectrum View and the RF vs Time triggering capabilities. Clearly determine which PCB signals are causing EMI emissions so that …
Triggering on an ASK (Amplitude Shift-Keying) Signal with Spectrum View Watch this short demo of RF vs Time hardware trigger to see how an ASK (Amplitude Shift-Keying) signal changes over time. The Spectrum View capability on the 4, 5 and 6 Series MSO oscilloscopes …
4 Series MSO Product Overview Get an overview of the 4 Series MSO. In the first few minutes you'll learn everything you need to know about the intuitive controls. See how to make measurements using cursors and automatic …
4 Series MSO Measurement Performance The 4 Series MSO has impressive specifications and includes powerful measurement tools. Learn about stacked display mode and how it helps you get the most out of the 4 Series' 12-bit ADCs. High …
Power Integrity Design and Debug Tools Explore a collection of test and measurement tools chosen by Tektronix experts perfect for engineers working on power integrity. From measuring ripple on DC power rails to seeing noise on your …
Analyzing turn on behavior of a spread spectrum clock with Spectrum View on 4, 5 and 6 Series See how Spectrum View provides ease-of-use and the ability to achieve optimal views in both RF and Time domains simultaneously when analyzing the turn on behavior of a spread spectrum clock. This …
Capturing a Clock Frequency Glitch With RF vs Time Trigger See how an edge trigger on the RF Frequency Deviation vs Time trace isolates and captures a short duration transient in the frequency of a clock signal. The Spectrum View capability on the 4, 5 …
How to Measure Converter and Inverter Power Efficiency Testing power quality is a critical part of any power design process. In this video, our Tektronix expert shares tips and tricks for using an oscilloscopes or power analyzer during design and …
How to Measure Switching and Magnetic Losses This video looks at how to minimize power losses at the component level and optimize the overall efficiency of a power system. The primary causes of power loss in a power system are the power …
Low amplitude RF emission analysis with RF vs Time Triggering See how the RF vs Time hardware triggering capability (Spectrum View) on the 4, 5, and 6 Series MSO oscilloscopes can capture a low amplitude RF emission. This video focuses on the low amplitude …
4 Series MSO User Interface Tour In just a few minutes you'll learn everything you need to know to be able to operate the 4 Series MSO. You'll get a guided tour of the high-definition display, learn how to use the touchscreen to …
4 Series MSO Advanced Built-in Functions The 4 Series MSO is a versatile test and measurement system. Find out how FlexChannel inputs support both analog and digital channels. Learn how to use spectrum analysis tools for easy, effective …
Tips and techniques for setting up your Tektronix 4 Series, 5 Series or 6 Series MSO display Watch how easy it can be to setup and analyze waveform behavior using the highly intuitive touch interface. Setting up your measurement and debugging your system has never been easier with the …
How to use Callouts on the 4 Series, 5 Series and 6 Series Mixed Signal Oscilloscopes Learn how to annotate test results and methods with “Callouts” for easily documenting important information when sharing data across a team, recreating a measurement at a later date, or delivering …
How to change the font size on the 4 Series, 5 Series or 6 Series MSO display Watch how to easily change the font size used on your 4/5/6 Series MSO with just a few clicks. This will make it easier to read measurement values at a distance from your scope or maximize the …
How to Control a Tektronix Oscilloscope Over a LAN Learn how to use the eScope function to remotely control a Tektronix oscilloscope over a network without any special software. This video shows how to find the IP address of the scope and use a …
