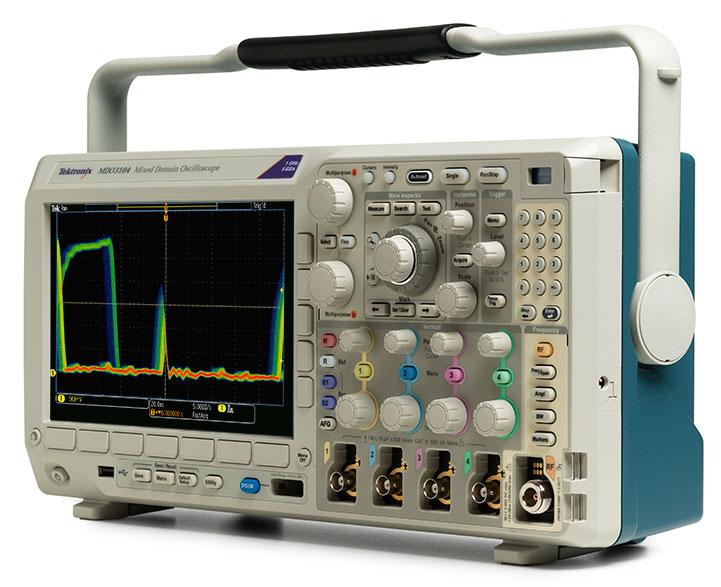

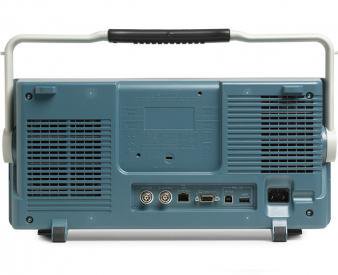

MDO3000 泰克数字示波器
产品描述
不止是功能强大的示波器。
当今工程领域的主流是多核处理器、串行总线和无线接口。 MDO3000的核心是有基本频谱分析仪和数字电压表的成熟可靠的泰克示波器。 然后，用户可以按照测试需求自定义。 添加 16 个逻辑通道、一个 50MHz任意波形/函数发生器、协议分析和一个扩展式3GHz频谱分析仪，可帮助满足当前与未来的复杂设计的要求。
特点
- 采用125种触发组合的获奖示波器
- 通过 Wave Inspector® 控件达到10M点记录长度
- 标配基本频谱分析仪
- 根据测试需求添加仪器和功能
准确测量很重要
简单来说，MDO3000系列示波器旨在实现准确的测量。 在其他许多仪器仅提供低分辨率显示数据时，MDO3000 测量实际采集数据，可以无比通畅地查看用户的设计。 事实上，我们对于 MDO3000 提供的技术规格非常自信，让用户在测量时拥有十足把握。 毕竟，测量精度影响设计完整性。 为什么要采用不够准确的设备？
保证 18 项技术规格。 业内领先的精度。 了解其重要性

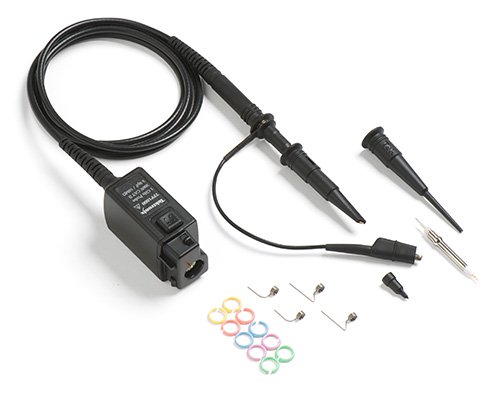

非常具有性价比的探头：免费提供。
作为测量信号路径中的关键元件，探头不容忽视。 在购买 MDO3000 时，用户将免费获得此探头。 由于拥有负载 (3.9 pF) 和可匹配用户示波器的高带宽，TPP 系列探头将是用户日常使用的随身探头。
了解探头对测量的影响，了解 Tektronix 探头如何提高精度
特点
- TPP 系列探头为标配，每条模拟通道一只
- 3.9 pF 的电容性探头负载
- 250 MHz、500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽
不是 RF 专家也可以轻松完成无线测量
无线通信与 EMI 注意事项是否让用户感到烦躁？ 也许，用户是一位 RF 专家，需要一台能够进行时域和频域测量的示波器？ 不管怎样，带内置频谱分析仪的 MDO3000 示波器均能胜任任务。 与那些会提供 FFT“频谱分析”的其他示波器不同，只有 MDO3000 才内置真正的频谱分析仪，供用户在可达 3 GHz 频率的环境下进行 RF 测量，而无需离开示波器。
MDO3000 系列与常规范围 FFT
特点
- 基本频谱分析仪，标配
- 3 GHz 频谱分析仪可以升级
- 真正集成的频谱分析仪硬件
意外发生。 确保用户受到保护。我们拥有业内独具优势的意外损坏保护的计划。 是的，其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。 观看视频或单击下方了解详情。
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 |
|---|---|---|---|---|---|---|---|
| MDO3012 | 100 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3014 | 100 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3022 | 200 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3024 | 200 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3032 | 350 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3034 | 350 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3052 | 500 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3102 | 1 GHz | 5 GS/s | 10 M 点 | 2 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3054 | 500 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 高达 3 GHz |
1 条（可选） |
| MDO3104 | 1 GHz | 5 GS/s | 10 M 点 | 4 | 16（选配） | 高达 3 GHz |
1 条（可选） |
|
泰克 MDO3000 |
泰克 MDO4000C |
Keysight 3000T |
LeCroy WaveSurfer 3000 |
R&S RTM2000 |
|
|---|---|---|---|---|---|
| 带宽 | 100 MHz 至 1 GHz | 200 MHz 至 1 GHz | 100 MHz 至 1 GHz | 200 MHz 至 750 MHz | 200 MHz 至 1 GHz |
| 可升级带宽 | 是 | 是 | 是 | 是 | 是 |
| 模拟通道 | 2 或 4 | 4 | 2 或 4 | 2 或 4 | 2 或 4 |
| 模拟采样率 | 高达 5 GS/s | 高达 5 GS/s | 高达 5 GS/s | 高达 4 GS/s | 高达 5 GS/s |
| 标配记录长度（所有通道） | 10 M | 20 M | 2 M | 10 M | 10 M |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | 20 MHz（可选） | 25 MHz（可选） | -- |
| 集成逻辑通道 (MSO) | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） |
| 集成硬件频谱分析仪 | 高达 3 GHz（可选） | 高达 6 GHz（可选） | -- | -- | -- |
| 模拟、数字和 RF 通道的全同步 | -- | 是 | -- | -- | -- |
| 标准探头 | 高达 1 GHz 无源探头 | 高达 1 GHz 无源探头 | 高达 500 MHz 无源探头 | 高达 500 MHz 无源探头 | 高达 500 MHz 无源探头 |
| 标准保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |

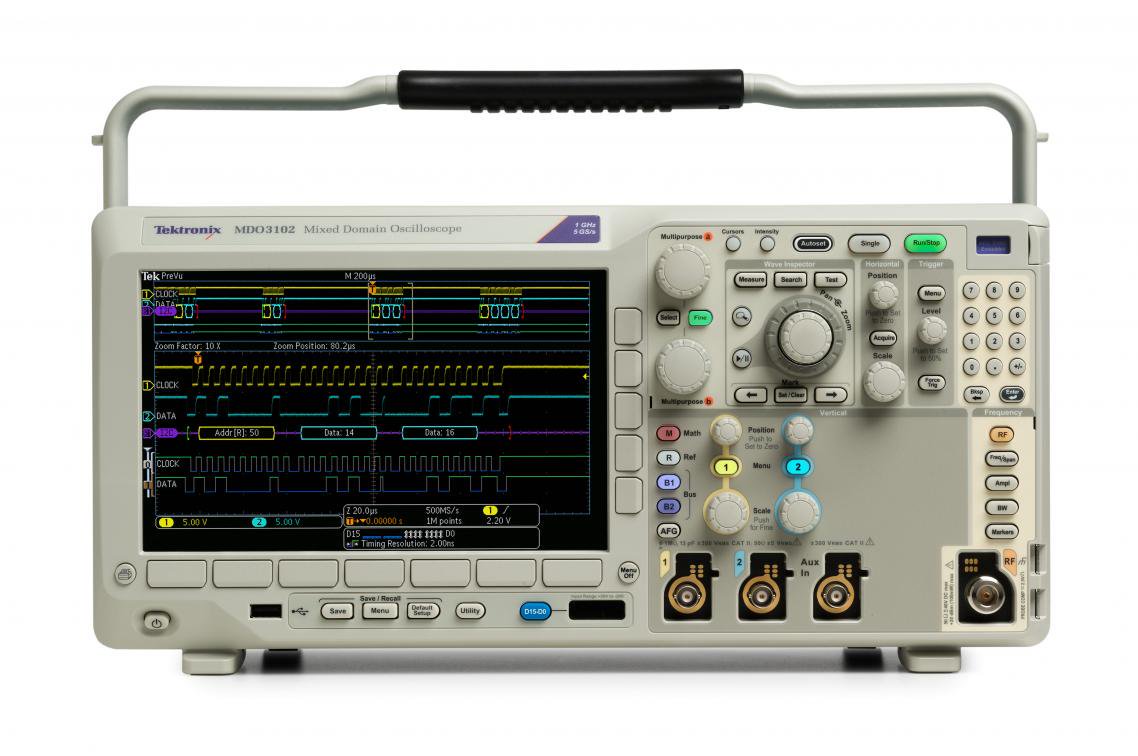

嵌入式串行总线触发、解码和分析
单个串行总线信号通常包括地址、控制、数据和时钟信息；很难单独挑出感兴趣的事件。 MDO3000 系列示波器的串行应用模块将示波器变为一款利用自动触发、解码和搜索来调试串行总线的强大工具。
特点
- I2C、SPI、RS-232 / 422 / 485 / UART
- CAN/CAN FD、LIN、FlexRay
- I2S/LJ/RJ/TDM
- MIL-STD-1553、USB
详细了解如何调试嵌入式系统中的串行总线
观看此视频了解串行总线解码

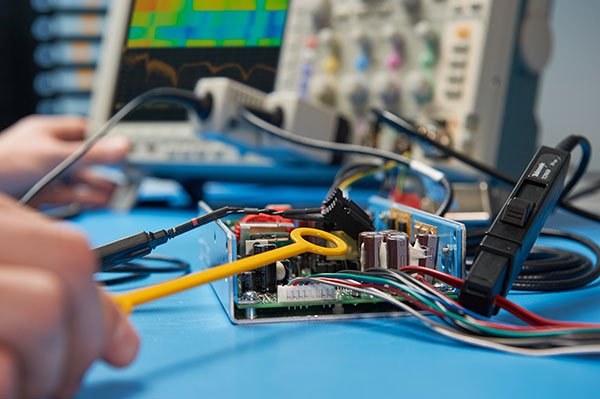

功率测量和分析
随着对能源效率的要求越来越高，设计师和测试仪器都面临着新的挑战。 待机功率限制、更高的开关速度和信号范围和更低漏电流的半导体器件，正在将测试条件推向新的高度。 MDO3000 可提供电源测试解决方案来应对这些不断变化的要求。
特点
- 开关设备的功率损耗测量
- 纹波和噪声的测量和分析
- 检定功率半导体器件
- 调试有源功率因数校正电路
观看此嵌入式系统中配电故障排除视频
阅读此利用台式示波器进行电源测量和分析应用指南
电磁干扰 (EMI) 和电磁兼容性 (EMC)
执行设计 EMI/EMC 测试时，始终存在失败风险；从而导致进度和预算问题。 内置频谱分析仪的 MDO3000 可让用户在实验室中执行预一致性测试，可显著提高完整 EMI 一致性测试靠前次就成功通过的概率。
观看此视频，了解如何查找 EMI 故障的辐射源
阅读此实用 EMI 故障排除应用指南

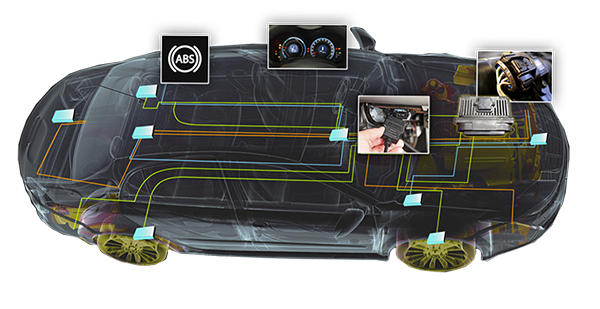

汽车总线 – CAN/CAN FD 触发、解码和分析
当今汽车的技术要求所要求的电子器件和系统比以往更复杂、更敏感。 泰克 MDO3000 是六合一仪器，旨在帮助应对这些先进技术的测试和验证挑战。 现在一台仪器可用于以下用途：
- 调试和验证 CAN FD、CAN、LIN 和 FlexRay
- 混合动力/电动车辆的大功率测试
- 验证车载无线系统
- 新器件评估（MEMS 传感器、LED 驱动器、LED
此CAN/CAN FD 协议解决方案视频，详细了解我们的汽车解决方案
| 附件 | 描述 |
|---|---|
| 119414600 | 探头套件；RF 测量，近场探头套件，无源，手持式 |
| 119660900 | 天线；塑料护套，带 BNC 连接器，KD4 VHF；未调谐，塑料帽粘上 |
| ACD3000 | MDO3000 系列示波器用软携带包 |
| HCTEK4321 | 硬提包 |
| MDO3AFG | 为 MDO3000 系列示波器添加 1 通道任意函数发生器 |
| MDO3MSO | 为 MDO3000 系列示波器添加 16 个带 P6316 逻辑探头的数字通道 |
| MDO3SA | 在 MDO3000 系列示波器上将频谱分析仪输入频率增加至 3GHz |
| P6316 | MSO 探头；16 通道通用探头 |
| RMD3000 | 机架安装套件 |
| TPA-BNC | 探头适配器，从 TekProbe-BNC 至 TekVPI |
| TPA-N-PRE | 外部预放大器，TPA 连接器，SMA 输入 |
| TPA-N-VPI | 探头适配器，从 Type-N 连接器至 TekVPI |
