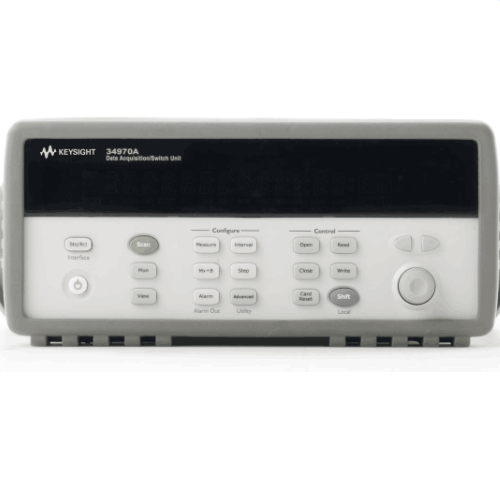

Keysight数据采集/开关单元34970A/34972A将精密的测量功能和灵活的信号连接功能集为一体，适用于您的生产和开发测试系统。该设备主机共有8个槽位，21种可选扎入模式，三个模块插槽均内置于仪器后面，可以允许数据采集或切换模块的任何组合。该设备能采集数据同时记录下数据。该设备可以直接测量热电偶、RTD、热敏电阻、直流电压、交流，电压、电阻、直流电流、交流电流、频率和周期，间隔扫描功能。可以存储内容大，可以为每个通道配置独立的功能、简单易懂的界面方便使用。使用旋钮即可从前面板中快速选择通道、定位菜单并输入数据，带有防滑支脚的便携式耐用机箱。附带提供适用于MicrosoftWindows的BenchLinkDataLogger3软件灵活的数据采集/切换功能。每台仪器提供多达60个通道，单通道中的读取速率高达500个读数1秒，可以选择多路复用器、矩阵、通用FormC切换、RF切换、数字IO、积算和16位模拟输出函数，GPIB(IEEE-488)接口和RS-232接口在34970A中为标准配置。



数据采集/开关单元在局城网(LAN)和通用串行总线在34972A中为标准配置。测量输入利用34970A/34972A，可以组合使用DMM和多路复用器通道来创建扫描。在扫描期间，该仪器一次将DMM连接到一个已配置的多路复用器通道，并在每个通道上进行测量。在测量通道中的温度、电压、电阻、电流、频率或周期测量数据的任何组合。信号调节、范围调整和放大模拟输入信号将以多路传输形式发送到内部DMM的信号调节部分中，该部分通常包括切换电路、范围调整电路和放大电路。如果输入信号为直流电压，则信号调节器将由衰减器和直流电放大器组成。如果输入信号为交流电压，则该仪器会使用转换器将交流电信号转换为等效的直流电值。输入信号通过内部的电压和数字进行交换。模拟至数字转换转换成数字电压，并将其转换为数字数据，以便在前面板中输出和显示。这些特征包括测量分辨率、读取速度和抑制散杂噪声的功能。非集成式模拟至数字转换技术则以较短时间间隔内的瞬时输入和噪声值为样本进行操作。内部DMM采用集成式ADC技术，扫描该仪器支持多路复用器通道来创建扫描。在扫描期间，该仪器一次将DMM连接到一个已配置的多路复用器通道，并在每个通道上进行测量。另外，可由仪器“读取”的所有通道都可包含在扫描中。扫描内容还可以包括数字端口的读数以及多功能模块上的积算器计数读数。自动清零在每次测量后，但是不影响记录，方便下次使用。这样，可以避免仪器输入电路中产生的偏移电压影响测量精度。更多详细信息，请咨询银飞电子科技有限公司，为有专业人士给您解答。
