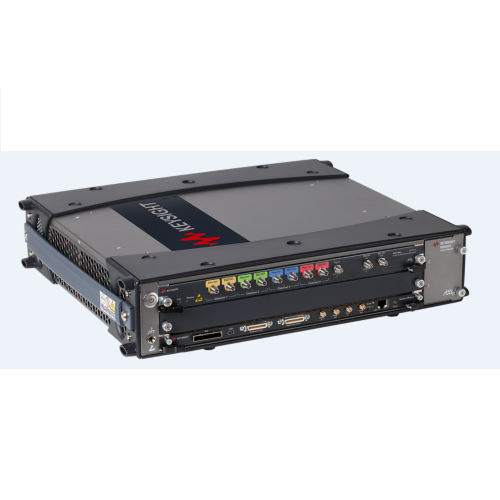

Keysight任意波形发生器M8121A是一款12GSA/SAWG任意波形发生器，具有全新的时代功能。是德科技任意波形发生器具有超高的传输数据的能力，还可以生成不定长度的信号。和那些传统的AWG有很大的区别，可以让我们计算的波形段。但是，不管仪器的内存有多大，它都是一个有限的资源，很终会出现一个循环，即使是很复杂的序列引擎也不能消除这种基本冲突。M8121A采用了一种不同的方法，它不是内置内存，而是使用了一个全速率光学数据传输接口以高达12gsa/s的速度提供样本。从而使无限长的场景能够产生高达5GHz的调制带宽。关键特征M8121A是一款12gsa/s任意波形发生器，具有以下主要功能。+1或2通道AWG模块，带14位分辨率高达8gsa/s12位分辨率高达12gsa/s，可变采样率从1gsa/s到12gsa/s，内部宽带时钟合成低相位噪声时钟输入。Keysight Technologies专有ASIC中的可选实时数字信号处理，用于数字向上转换为中频外形尺寸。槽轴模块，通过外部PC或轴控制系统控制器光数据接口160GB/s光流接口支持从兼容存储、DSP或数字化设备或自定义硬件向M8121A中传输全速率、无间隙的样本流。



我们了解到前面的数据之后，下一步安装步骤1关闭电脑和仪器。2使用PCLE电缆将仪器连接至PC。3打开仪器，等待直到“访问”LED呈稳定绿色，红色表示错误状态。4打开电脑。5电脑应能自动识别仪器。在设备管理器中进行检查；例如，通过开始>控制面板>设备管理器，或右键单击计算机>管理>设备管理器。然后是如何使用仪器：1使用PCLE链路控制轴底盘M8121A时启动电脑前必须打开电源。M8121A前面板上的绿色状态LED必须在打开外部电脑前从闪烁变为稳定。2启动M8121A应用程序。用户界面将显示不同连接类型的VISA资源字符串选择M8121 A。内插滤波器链和IQ调制器可以增加信号值，然后超过有效的DAC范围。这种影响取决于输入数据，该仪器能够检测到剪辑，并通过状态寄存器或软前面板中的对话框向用户发送信号。因子1414与智商调节剂有关。较大值（1.0）和较大Q值（1.0）导致产生长度为sqrt（2）=1.414的矢量。所以只要用户能保证I和Q的总和超出单位圆，将标度值设置为1.414并增加总振幅是安全的。比例系数为1.0，在剪切方面是一个“安全”值，可将整体可能的输出振幅降低到约37.6%。因此，此允许比例因子值在0.0到2.828之间，并允许使用。尽可能在可用的DAC范围内。用户负责根据输入数据选择适当的比例值。更多详情信息尽在银飞电子，有疑问可联系我们。
