Delta DPR-2200型差压变送器
DPR-2200型差压变送器 可为客户提供经济高效且精确的解决方案,以满足个别工艺要求。 DPR-2200型差压变送器 可用于多种过程连接,并可通过D-Soft软件轻松进行配置,可用于需要压力,压差测量的各种应用场合。 DPR-2200型差压变送器 特征 高精度0.1% 带数字通讯的4-20mA模拟量 完全HART兼容 静压限制在420巴 通过ATEX认证(本质安全,防火) 全焊接的传感器保证长期使用的油系统的密封性 能够在本地配置测量范围 DPR-2200型差压变送器 应用 DPR-2200型差压变送器......
产品描述
DPR-2200型差压变送器可为客户提供经济高效且精确的解决方案,以满足个别工艺要求。 DPR-2200型差压变送器可用于多种过程连接,并可通过D-Soft软件轻松进行配置,可用于需要压力,压差测量的各种应用场合。
DPR-2200型差压变送器特征
高精度±0.1%
带数字通讯的4-20mA模拟量
完全HART兼容
静压限制在420巴
通过ATEX认证(本质安全,防火)
全焊接的传感器保证长期使用的油系统的密封性
能够在本地配置测量范围
DPR-2200型差压变送器应用
DPR-2200型差压变送器适合广泛的测量应用:
不同的压力
水平
流体
可供选择的型号可确保DPR-2200是:
适用于腐蚀性气体环境
耐化学侵蚀

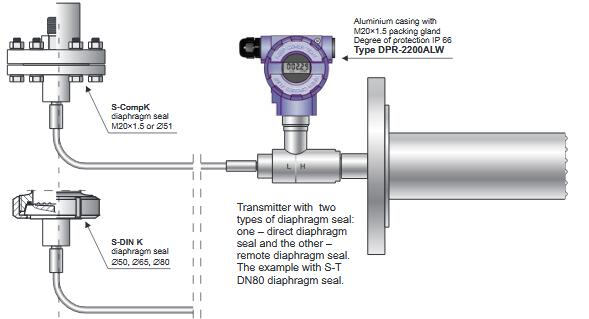

DPR-2200型差压变送器有两种类型的膜片

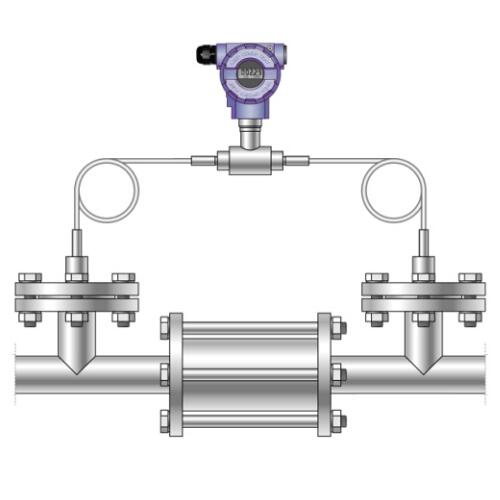

密封:直接隔膜密封;远程隔膜密封
推荐使用带有直接隔膜密封(连接到正极测量腔)和远端隔膜密封(连接到负极腔)的变送器进行液位测量:液位,密度,相位边界和压力差(脉冲源的高度不同分)。在这样的配置下,在环境温度变化时,两个相反的现象同时出现。热膨胀引起毛细管内的压力测量流体的体积变化(并因此也引起密度的变化),这导致与密封件的垂直间距相关的流体静压的变化。
这种现象被上部隔膜密封的隔膜的弹性反应抵消,该上部隔膜密封的隔膜由于测量流体体积的变化而被移位。在测试和实验的基础上,台达变送器配有精心选择的密封膜片,可以保证由环境温度变化引起的误差补偿。
使用包括DN 80,DN 100,A 109和S-Comp隔膜密封的组件或直径至少为65 mm的S-Mazut,S-DIN和S-Clamp隔膜密封件获得较好的计量结果,毛细管的长度是(1-1.3)×(密封件的垂直间距)。建议在上下两个连接点上使用相同的隔膜密封件。
DPR-2200型差压变送器计量参数
准确度:≤±0.1%(FSO)
其他参数见DPR-2000ALW差压变送器数据表
DPR-2000ALW
密封效果错误 - 请参阅膜片密封数据表
注意:由于环境温度造成的附加绝对零点误差可以通过根据本数据表首页的建议配置变送器,密封件和毛细管来进行校正

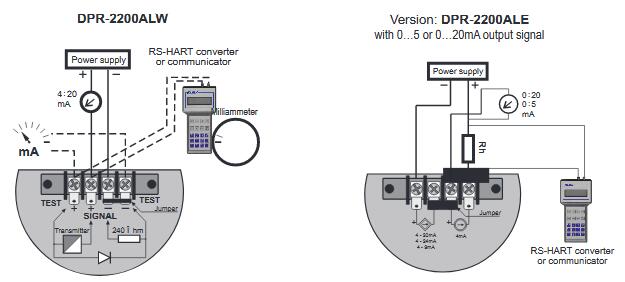

电气参数 - 请参阅DPR-2000ALW差压变送器datashee
DPR-2200型差压变送器运行条件
工作温度范围(环境温度) - 25-85°C
DPR-2200ALW / EEx:-25-80°C
介质温度变化 - 参见膜片密封数据表参考。 远程密封
特殊版本,证书:
EExia - ATEX本质安全
EExd - ATEX防爆
100 bar,160 bar - 静压极限:100bar或160bar非标准基本范围其他
具有HART协议的DPR-2200型差压变送器
