川仪 HCB平衡笼式调节阀
HCB平衡笼式调节阀 是一种压力平衡式的调节阀。阀体结构紧凑,流体通道呈S型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高。 HCB平衡笼式调节阀 符合IEC534-2-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。 HCB平衡笼式调节阀 泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。 HCB平衡笼式调节阀 适用于控制各种高温、低温的高压流体。 HCB平衡......
产品描述

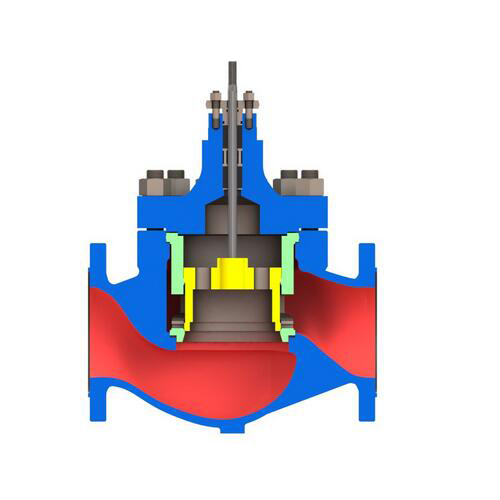

HCB平衡笼式调节阀是一种压力平衡式的调节阀。阀体结构紧凑,流体通道呈S型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高。HCB平衡笼式调节阀符合IEC534-2-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。HCB平衡笼式调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
HCB平衡笼式调节阀适用于控制各种高温、低温的高压流体。HCB平衡笼式调节阀符合GB/T4213-2008标准。
HCB平衡笼式调节阀规格
阀体形式:直通单座铸造球型阀
公称通径:DN32~450mm
额定CV值:11~2450
公称压力:PN1.6~6.4MPa,ANSI125~600,JIS10~40K
流体温度:-196~+566℃
连接方式:
法兰型 Flanged:FF、RF、RJ、TG、MFM
焊接型 Welded end:SW、BW
阀体材质:SCPH2/WCB,SCPH21/WC6,SCS13A/CF8,SCS14A/CF8M,SCS16A/CF3M,Ti
阀内件材质:SUS304,SUS316,SUS316L,SUS410,SUS630
可调比:50:1
流体特性:线型 Linear,等百分比 EQ%
阀座泄漏量:ANSI Class III~V
执行机构:气动薄膜式 HA,气缸活塞式 VA、VP,电子式 EIL,智能式 M8系列

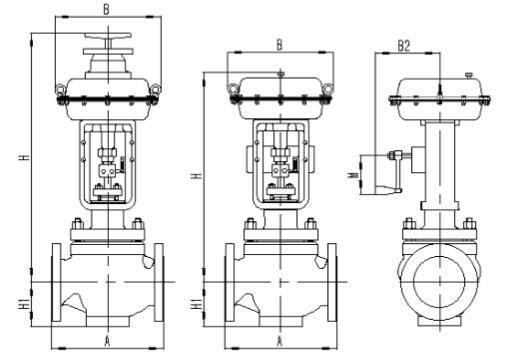

HCB平衡笼式调节阀执行机构
