Megger-247000系列数字低电阻欧姆表
Megger-247000系列数字低电阻欧姆表 。数字低电阻欧姆表 (DLRO) 是一组高精度仪器，提供了一种简单、实用且可靠的现场低电阻测试手段，也非常适用于生产质量控制。它们采用四线测量原理，从而消除引线和接触电阻。具有0.25%的基本精度和0.1的分辨率，设计坚固耐用，便于现场使用。提供多种可选测试引线和校准电阻标准，适用于DLRO。 ●599.9范围内分辨率至0.1/Resolution to 0.1 on 599.9 range ●标准精度0.25%/Standard accuracy of 0.25% ●数字读数/Digital readout 247000系列......
产品描述
Megger-247000系列数字低电阻欧姆表。数字低电阻欧姆表 (DLRO®) 是一组高精度仪器，提供了一种简单、实用且可靠的现场低电阻测试手段，也非常适用于生产质量控制。它们采用四线测量原理，从而消除引线和接触电阻。具有±0.25%的基本精度和0.1µΩ的分辨率，设计坚固耐用，便于现场使用。提供多种可选测试引线和校准电阻标准，适用于DLRO。
●599.9µΩ范围内分辨率至0.1µΩ/Resolution to 0.1 μΩ on 599.9 μΩ range
●标准精度±0.25%/Standard accuracy of ±0.25%
●数字读数/Digital readout
247000系列数字低电阻欧姆表应用
操作简单：只需连接引线，打开仪器，即可从数字 LED 显示屏直接读取测量结果，无需预热。典型应用包括测量以下设备的电阻：
- 开关和断路器触点
- 变压器和发电机
- 电机绕组
- 母线和其他接头
- 飞机、铁路和管道接地
- 电缆接头、焊接和保险丝
- 金属合金
- 石墨电极和其他复合材料
- 导线和电缆
通用DLRO
两种专为通用测试应用设计的型号可用。每种型号均提供高达10安培的测试电流，用于测量高达 60 欧姆的电阻，具有 1µΩ的分辨率和±0.25%的精度。
双组件通用型号，产品编号247000
该电池供电装置具有独立的测量和充电模块，最大限度地提高了便携性。充电器可留在车间，测量模块可带到现场。重量不到8磅（3.6 千克），可提供数小时的测试。

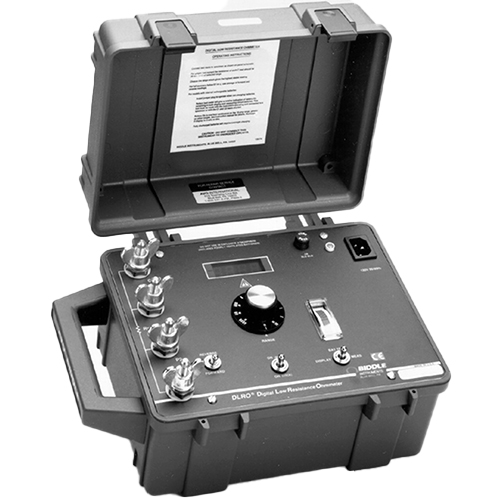

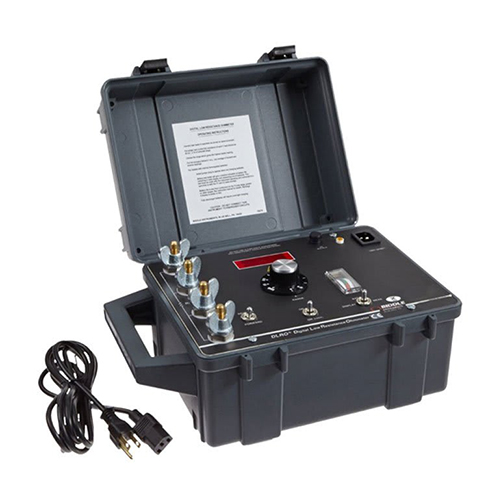

单组件通用型号，产品编号247001
这种紧凑型仪器将测量电路、可充电电池和充电器集成在一个自包含单元中。坚固耐用，能够应对最苛刻的现场应用，采用坚韧的 Noryl® 外壳，带有铰链，可拆卸盖和提手。该型号还包括固定的翼螺母。
单组件低范围型号，产品编号247002
此型号提供额外的0至599.9µΩ范围，适用于需要0.1µΩ分辨率的应用。还具有电流反向开关，以平均测试样品中的任何电压偏移。标准配置固定翼螺母。
247000系列数字低电阻欧姆表

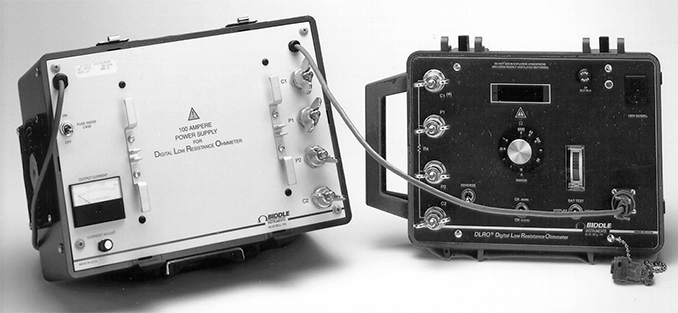

低范围/高电流型号，产品编号247100 和247101
当需要100安培连续测试电流时使用这些仪器。这些型号包括一个独立的100安培电流供给模块和一个修改后的标准电池供电10安培系统。这些组合提供第六个范围，0至599.9µΩ，电流为100安培。用于100安培测量时，将100安培电流供给模块的互连电缆插入测量模块上的特殊插座。当不使用100安培范围时，将跳线插头插入互连电缆的位置。此功能允许测量模块作为标准电池供电的10A仪器使用。产品编号247100符合 ANSI C37.09 交流高压断路器测试程序。
特点和优点
●分辨率精细至0.1µΩ
●标准精度±0.25%
●凯尔文式四线测量消除引线和接触电阻引起的误差
●数字读数带自动归零电路，消除现场测试不准确性
●多种测试引线可用，简化和增强数据收集
247000 Series各个型号的规格和区别
| Cat. No. | 型号 | 电阻范围 | 分辨率 | 电流 | 精度 | 电源 | 尺寸重量 | |
| 247000 | Dual-Pak |
0-5.999mΩ 0-59.99mΩ 0-599.9mΩ 0-5.999Ω 0-59.99Ω |
1mΩ 10mΩ 0.1mΩ 1mΩ 10mΩ |
10A 1A 100mA 10mA 1mA |
(0.25%rdgd + 1 lsd) |
Rechargeable batteries with separate charger | 8Hx9Wx8D in. 20x23x20cm | 12.25lb (5.6kg) |
| 247001 | Single-Pak |
0-5999mΩ 0-59.99mΩ 0-599.9mΩ 0-5.999Ω 0-59.99Ω |
1mΩ 10mΩ 0.1mΩ 1mΩ 10mΩ |
10A 1A 100mA 10mA 1mA |
(0.25%rdgd + 1 lsd) |
Rechargeable batteries with internal charger | 12Hx6Wx10D in.30x16x25cm | 12lb (5.5kg) |
| 247002 | Single-Pak Low Range |
0-599.9mΩ 0-5.999mΩ 0-59.99mΩ 0-599.9mΩ 0-5.999Ω 0-59.99Ω |
0.1mΩ 1mΩ 10mΩ 0.1mΩ 1mΩ 10mΩ |
10A 10A 1A 100mA 10mA 1mA |
(0.3%rdgd + 1 lsd) |
Rechargeable batteries with internal charger | 12Hx6Wx10D in. 30x16x25cm | 12lb (5.5kg) |
|
247100 247120 247101 |
Low Range Power Pak | 0-599.9mΩ | 0.1mΩ | 100A |
(0.5%rdgd + 2 lsd) |
Line Operated Supply | 13Hx8Wx10D in. 33x20x25cm | 20 lb (9.3kg) |
|
Higher Ranges Measuring Modules247000-3 or247001-3 |
0-5.999mΩ* 0-59.99mΩ 0-599.9mΩ 0-5.999Ω 0-59.99Ω or 0-5999mΩ* |
1mΩ 10mΩ 0.1mΩ 1mΩ 10mΩ |
10A 1A 100mA 10mA 1mA |
(0.25%rdgd + 1 lsd) |
Rechargeable batteries with separate charger or internal charger |
Dual -Pak units 8Hx9Wx8D in. 20x23x20cm Single-Pak 12Hx6Wx10D in. 30x16x25cm |
12lb (5.5kg) |
订购信息
DLRO® 数字低电阻欧姆表
- 双组件，电池操作（10A），产品编号247000
- 单组件，电池操作（10A），产品编号247001
- 单组件/低范围，电池操作（10A），产品编号247002
包含的附件
- 电源线（适用时）
- 使用手册AVTM24-1J
可选附件
- 测试引线参见表格
-100安培电流供给，适用于产品编号247000-3 和247001-3，产品编号247120
深圳银飞公司有售，欢迎技术交流。
