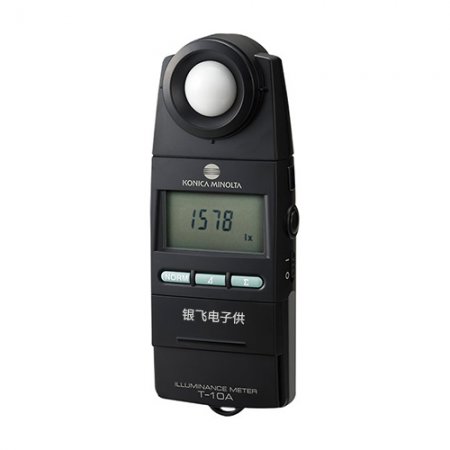

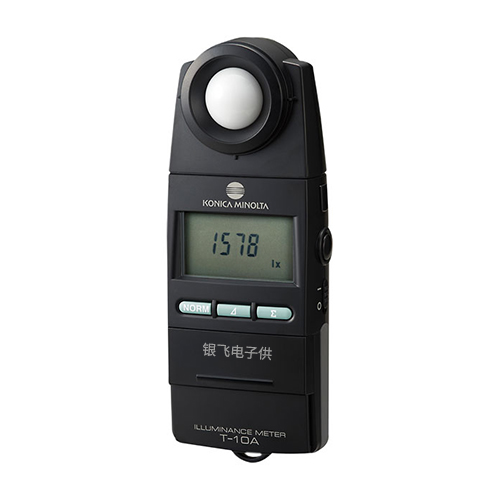

美能达T-10A/T-10MA/T-10WsA/T-10WLA照度计
美能达T-10A/T-10MA/T-10WsA/T-10WLA照度计 。测量工作环境光源(包括新一代光源led.OLED)、夜间或灯光等照度。电磁能以光的形式被人眼看到,因此光度测量是对电磁能的心理和物理特性的测量。使用亮度一词来描述光,定义了应根据人类感知进行光度测定。1942年,国际照明委员会(CIE)在定义了人眼的平均灵敏度后,测光成为了一门新兴学科。CIE测量了大量人体样本的亮度适应数据,然后将其编译成CIE标准光度函数。光度值对应于辐射值,对应关系为CIE的......
产品描述
美能达T-10A/T-10MA/T-10WsA/T-10WLA照度计。测量工作环境光源(包括新一代光源led.OLED)、夜间或灯光等照度。电磁能以光的形式被人眼看到,因此光度测量是对电磁能的心理和物理特性的测量。使用“亮度”一词来描述光,定义了应根据人类感知进行光度测定。1942年,国际照明委员会(CIE)在定义了人眼的平均灵敏度后,测光成为了一门新兴学科。CIE测量了大量人体样本的亮度适应数据,然后将其编译成CIE标准光度函数。光度值对应于辐射值,对应关系为CIE的标准发光效率函数。我们可以将发光效率函数想象为接近人眼的功能块滤波器转换函数。光度学包括四个概念,称为光通量、光强度、照度和亮度。
应用在以下场景:
美能达T-10A系列照度计与PWM控制光源兼容
PWM 是" 脉冲宽度调制" 的缩写," 脉冲宽度调制" 是一种通过控制脉冲信号ON 期间和OFF 期间的比率来控制信号强度的方法。脉冲信号是一种在ON 和OFF 之间反复交替的信号,ON期间在一个周期中的百分比被称为" 占空比"。PWM 控制照明是一种通过控制来自脉冲发射源光占空比(发光时间)来控制灯亮度的方法。 发光时间越长,光就会变得越亮;反过来,发光时间越短,光就会变得越暗。T-10A系列照度计符合JIS AA级和DIN B级要求
照度计T-10A和T-10MA符合JIS C 1609-1:2006 AA级中"照度计第1节:一般测量仪器"和DIN 5032 第7节B级中"光度测定;照度计和亮度计的分类"的要求,并与包括PWM控制光源在内的新型下一代光源兼容,可以使测量的精确性、可靠性更高且无任何后顾之忧。符合这些标准的照度计通常用于对各种行业领域的普通照明光源、白色LED照明灯等光源的测量。应用在以下场景:
1、官方检测机构/照明设备制造研究和检测
2、工厂、办公室及医院中的维修与维护工作
3、安全照明、街道照明等照度控制
4、建筑光源检测
5、LED照明厂房的照明控制
6、作为光通量或光强分布等测量设备的传感器。

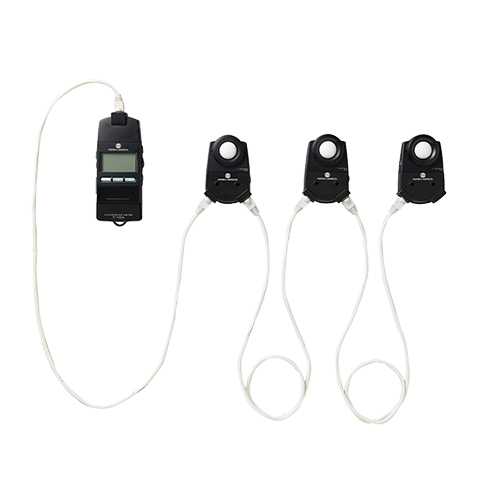

美能达T-10A/T-10MA可分离探头
简单、低成本的多点测量系统 (2~30个点),用一台仪器和几个探头就可以轻松地测量投影仪等的照度分布。
标准测量探头/小测量探头/防水测量探头,小测量探头和测量线经防水处理,可以在水中进行照度测量。可用于简单、低成本的多点测量。

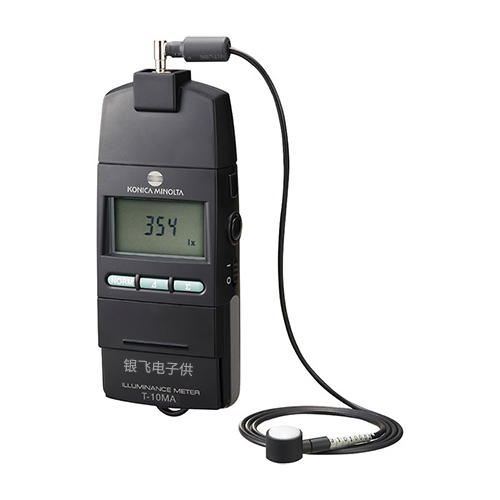

使用微型探头型号,即使在狭小空间里也可进行照度测量。
探头和主机可以互相脱离并用局域网数据线进行连接,这使其可轻松地作为检测系统的一部分进行安装。
日本美能达T-10A/T-10MA说明书
型号 |
照度计T-10A <标准探头> |
照度计T-10MA <微型探头> |
照度计T-10WsA <防水微型探头> |
照度计T-10WLA <防水微型探头> |
|
---|---|---|---|---|---|
种类 | 带有可分离探头的多功能数字照度计(很多可进行2-30个点的多点测量) | ||||
照度计等级 | 符合JIS C 1609-1:2006 AA级中"照度计第1节一般测量仪器"的要求符合DIN 5032第7节B级 | 符合JIS C 1609-1:2006 对于特殊照度计的要求*1 | |||
传感器 | 硅光电管 | ||||
相关光谱敏感度 | CIE光谱发光效率V(λ)偏差6% (f1')以内 | ||||
余弦修正特性(f2) | 3%以内 | 10%以内 | |||
测量范围 | 自动量程变换(模拟输出时可手动变换5个量程) | ||||
测量功能 | 照度(lx);照度差(lx);照度比(%);积分照度(lx·h);积分时间(h);平均照度(lx) | ||||
测量范围 | 照度 | 0.01~299,900 lx;0.001~29,990 fcd | 1.00~299,900 lx;0.001~29,990 fcd*2 | ||
积分照度 | 0.01~999,900 × 103 lx·h;0.001~99,990 × 103 fcd·h / 0.001~9999h | ||||
用户校准功能 | CCF(色彩修正参数)设置功能:测量值 × 0.500~2.000 | ||||
线性 | 显示值的±2% ±1位 | ||||
温度/湿度误差 | ±3%以内 | ||||
数字输出 | USB | ||||
模拟输出 | 1mV/位,(很大读数3V);输出阻抗:10KΩ;90%响应时间:28ms | ||||
显示 | 3或4位有效数字的LCD,带背光照明(自动照明) | ||||
电源 |
两节AA电池 / 电源适配器AC-A308(另售:用于1-10个探头)或 电源适配器AC-A311(另售:用于1-30个探头) |
||||
电池寿命 | 72小时或更长(使用碱性电池连续测量的情况下) | ||||
工作温度/湿度范围 |
-10~40°C,相对湿度85%以下(35°C), 无凝露 |
5~40°C,相对湿度85%以下(35°C), 无凝露 |
|||
存储温度/湿度范围 |
-20~55°C,相对湿度85%以下(35°C), 无凝露 |
0~55°C,相对湿度85%以下(35°C), 无凝露 |
|||
尺寸 | 69 × 174 × 35 mm |
主机:69 × 161.5 × 30 mm 探头: Ø16.5 × 13.8 mm |
|||
连线长度 |  ̄ | 1 m | 5 m | 10 m | |
重量 (不含电池) |
200 g (7.0 oz.) | 205 g |
260 g(仅探头: 120 g) |
340 g(仅探头: 200 g) |
*1 符合JIS C 1609-1:2006 AA级除余弦修正特性(f2)以外的所有项目要求。
*2 在1.00 lx以下可进行测量,但也会因声噪影响导致测量结果不稳定。
<使用微型探头和防水微型探头的注意事项>
*在测量期间,不要触摸线缆。这样做可能会导致测量值不稳定。
*在测量期间,应固定住数据线。如果不这样做,可能会导致测量值不稳定。
