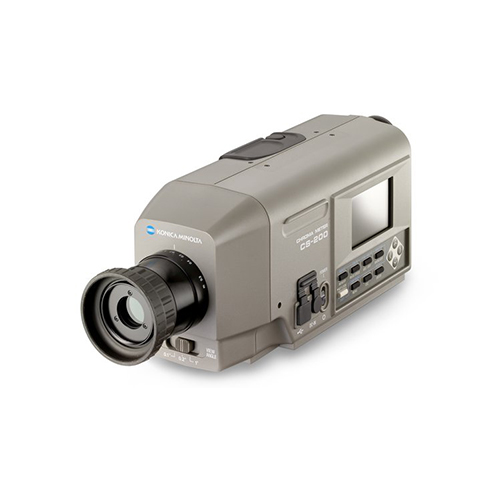

美能达CS-200色彩亮度计
美能达CS-200色彩亮度计 。 CS-200 可测量各种类型的光源,如信号灯、交通灯、机场照明、LED、显像管、LCD、PDP和几乎所有发光物体。随着信息技术业务的发展,市场对多元化媒体的需求逐渐增加,综合数字广播业务的推出,以等离子显示屏和液晶显示屏为核心的各种显示设备的研发工作也在加快。LED技术的创新为LED产品的开发带来了重大突破,包括交通灯、反射式LCD背光和大尺寸户外显示屏。CS-200色度计可以测量各种发光产品的亮度和色度,如大尺寸等......
产品描述
美能达CS-200色彩亮度计。CS-200可测量各种类型的光源,如信号灯、交通灯、机场照明、LED、显像管、LCD、PDP和几乎所有发光物体。随着信息技术业务的发展,市场对多元化媒体的需求逐渐增加,综合数字广播业务的推出,以等离子显示屏和液晶显示屏为核心的各种显示设备的研发工作也在加快。LED技术的创新为LED产品的开发带来了重大突破,包括交通灯、反射式LCD背光和大尺寸户外显示屏。CS-200色度计可以测量各种发光产品的亮度和色度,如大尺寸等离子显示器、小型LCD和led、户外屏幕、高压灯和仪表板。
色彩亮度计CS-200精确度近似分光辐射亮度计
CS-200可以实现与光谱仪器相当的高精度亮度和色度测量,同时保持三刺激仪器的简单、易用和经济性。
CS-200配备有40个传感器,通过使用与肉眼灵敏度一致的光谱灵敏度特性曲线(等色函数)进行计算。通过这种新开发的光谱拟合方法,可以获得比传统的三刺激色度计更精确的三刺激值(红、绿和蓝的XYZ),以获得优异的精度。
可以测量大范围的亮度水平(从0.01 CD/m2的低亮度到20000000 CD/m2的高亮度,测量角度为0.1°)。
可选择三个测量角度:1°、0.2°和0.1°。测量角度可根据被测目标进行切换(从显示设备或其他需要大面积测量的物体到需要小面积测量的物体,如汽车音响控制面板、汽车仪表板、小LCD)。
有两种方法可以确定光源的亮度和色度值。
1、三刺激型仪器使用三个传感器(红色、绿色和蓝色)测量光源。这些传感器的灵敏度与肉眼对光的灵敏度相似。用于实现此灵敏度的滤波器的精度有限,因此三色刺激仪无法提供所有类型光源的准确读数。如果使用特定的光谱分布(类似于用于校正仪器的光源的光谱分布),可通过测量光源实现高精度。
2、CS-200使用第二种方法。该方法测量光源的光谱发射率,并使用与肉眼灵敏度一致的光谱灵敏度特性曲线(等色函数)。采用这种方法可以避免滤波器的失配,获得更准确的测量结果。
美能达CS-200色彩亮度计开启全新自动模式
CS-200可以用于测量各种光学设备(如LCD、PDP、有机EL和FED)以及光源(如LED和灯)的辉度和色度。
全新的自动模式可根据被测物体的辉度调整测量速度。以某些测量速度测量时可能无法获取必要的精确度,尤其是在低辉度情况下。全新的自动模式将自动选择较佳的测量速度以提供CS-200的较优性能,从而更加轻松地获取较高的测量精确度。
主要特征:
主要特征:
- 测量范围广,覆盖低辉度和高辉度。
- 性能堪比多款分光辐射亮度计
- 机身紧凑轻巧。另可通过电池供电。
- 测量角度可选
- 提供数据管理软件CS-S10w标准版本和可选的专业版本。
- 其它功能
- 通过输入频率值可使测量与显示设备同步。测量速度可选(自动、有限自动、手动、超快、快速、慢速和超慢)带背光的大液晶显示屏 USB 1.1 通信
- 数据存储:101个已测值(可指定9个字母的ID)和20个参考值
- 用户校正:20个通道
CS-200色彩亮度计说明书参考
型号 | CS-200 | |||
---|---|---|---|---|
测量范围 |
0.01 - 200,000 cd/m2(测量角度1°) 0.01 - 5,000,000 cd/m2(测量角度0.2°) 0.01 - 20,000,000 cd/m2(测量角度0.1°) |
|||
确度 (测量角度为1°) #1 (标准光源A) |
Lv±2% ±1digit Lv±2% ±1digit Lv±2% ±1digit Lv±0.02 cd/m2 ±1digit Lv±0.02 cd/m2 ±1digit 滤色镜 (R, G, B) |
xy ±0.003 xy ±0.002 xy ±0.004 xy ±0.007 --- xy ±0.006 |
10 cd/m2以上 150 cd/m2 1-10 cd/m2 0.5-1 cd/m2 0.01-0.5 cd/m2 5000 cd/m2 |
|
重复性 (测量角度为1°) #2 (标准光源A) |
Lv±0.1 % +1digit Lv±0.5 % +1digit Lv±0.5 % +1digit Lv±0.5 % +1digit Lv±0.01 cd/m2 +1digit |
xy 0.0004 xy 0.0005 xy 0.001 xy 0.002 --- |
(2δ/Auto) (2δ/Auto) (2δ/Auto) (2δ/Auto) (2δ/Auto) |
8 cd/m2以上 4-8 cd/m2 2-4 cd/m2 1-2 cd/m2 0.01-1 cd/m2 |
测量时间 |
在1秒和60秒间自动设置(自动);自动设置为1秒或3秒(有限自动) 0.5秒/次(超快) 1秒/次(快速) 3秒/次(慢速) 12秒/次(超慢) |
|||
测量方式 | 分光模式,光栅+线性光电二极管阵列 | |||
测量角度 | 1°、0.2°、0.1°(可切换) | |||
很小测量区域 |
0.5 mm 0.1 mm(特写镜头) |
|||
很小距离 | 296 mm(标准) | |||
标准观察者角度 | 2°、10° | |||
测量模式 | Lv x y、Lv u' v'、Lv TΔuv、XYZ、特征波长 | |||
测量同步设置范围 | 垂直同步频率:40.00~200.00Hz | |||
接口 | USB 1.1 | |||
其他 | 电源适配器 | |||
电池使用寿命 | 大约3小时(持续测量/快速模式/AA型碱性电池) | |||
尺寸 | 约95 mm (W) × 127 mm (H) × 334 mm (L) | |||
重量 | 1.8 kg(不含电池) | |||
使用温度/湿度范围 | 0~40°C,相对湿度85%以下(35°C)、无凝露 | |||
保管温度/湿度范围 | 0~45°C,相对湿度85%以下(35°C)、无凝露 |
#1 23°C±2C Lv = 0.01-10 cd/m2,慢速模式,30次测量的平均值
Lv = 10 cd/m2及以上,慢速模式,10次测量的平均值
#2 测量角度为0.2°时,接收到的光量大约为1°时的1/25。
因此,相同重复性针对的辉度比1°时低25倍。
测量角度为0.1°时,接收到的光量大约为1°时的1/100。
因此,相同重复性针对的辉度比1°时低100倍。
* 规格如有变更,恕不另行通知。
使用光谱灵敏度与CIE三刺激配色函数曲线一致的三个滤光片测量光源颜色的仪器称为三刺激色度计,也称为三刺激色度计。除了色度测量外,这些仪器通常包括四种光度测量中的一种,例如亮度值、照度值、光强度或光通量测量。这些仪器的传感器是高质量的光电二极管,并覆盖有高灵敏度滤波器。传感器将入射光转换为电信号,并直接生成标准XYZ三刺激值。然而,色度计的传感器精度与CIE曲线之间的一致性总是有限的,测量仪器的灵敏度曲线肯定会存在一些小的误差偏差。当测量在整个可见光谱中发射连续能量的某些光源时,可以忽略这些小误差。然而,如果光谱的谱线是特殊的或带宽很窄,则在测量中可能存在较大的误差。因此,三滤光片色度计通常不适合测量特殊光源的光谱线。
