BKPrecision880 40,000计数双显示手持式 100KHz LCR数字电桥表

878B/879B/880 40,000计数双显示手持式LCR数字电桥表 。878B、879B 和 880 40,000 计数手持式 LCR 表可快速准确地测量电感、电容和电阻。879B 和 880 还可以测量阻抗、Theta、DCR 和 ESR。此外,880 还提供通常仅在台式 LCR 仪表中才有的功能,例如 4 端子配置、高达 0.1% 的基本测量精度、高达 100 kHz 的测试频率、可选择的测试信号电平和测量速率。 快速自动量程和快速测量配置(如测量参数和测试频率选择)使这些仪表非常易于操作。该仪表还包括一些方便的功能,例......

产品描述

878B/879B/880 40,000计数双显示手持式LCR数字电桥表。878B、879B 和 880 40,000 计数手持式 LCR 表可快速准确地测量电感、电容和电阻。879B 和 880 还可以测量阻抗、Theta、DCR 和 ESR。此外,880 还提供通常仅在台式 LCR 仪表中才有的功能,例如 4 端子配置、高达 0.1% 的基本测量精度、高达 100 kHz 的测试频率、可选择的测试信号电平和测量速率。
快速自动量程和快速测量配置(如测量参数和测试频率选择)使这些仪表非常易于操作。该仪表还包括一些方便的功能,例如数据保持、很小值/较大值/平均值记录、公差分类和相对模式。
使用提供的数据记录软件或从自定义程序发送的 SCPI 命令,测量数据可以通过仪表的微型 USB 接口连续传输到 PC。
Specifications 878B 879B 880
Measurements L, C, R, D, Q L, C, R, Z, D, Q, θ, ESR L, C, R, Z, D, Q, θ, ESR & DCR
Basic Accuracy 0.5% 0.5% 0.1%
Test Frequency 120 Hz, 1 kHz 100 Hz, 120 Hz,
1 kHz, 10 kHz
100 Hz, 120 Hz,
1 kHz, 10 kHz, 100 kHz
Test Signal 0.6 Vrms 0.6 Vrms 0.3 Vrms, 0.6 Vrms, 1 Vrms DCR: 1 Vdc
Backlit Display - Ö Ö
Auto Detect Mode - - Ö
Tolerance Mode 1%, 5%, 10% 1%, 5%, 10%, 20% 1%, 5%, 10%, 20%
Measurement Rate 1.5 readings/sec 1.5 readings/sec 4 readings/sec (fast),
1.5 readings/sec (slow)

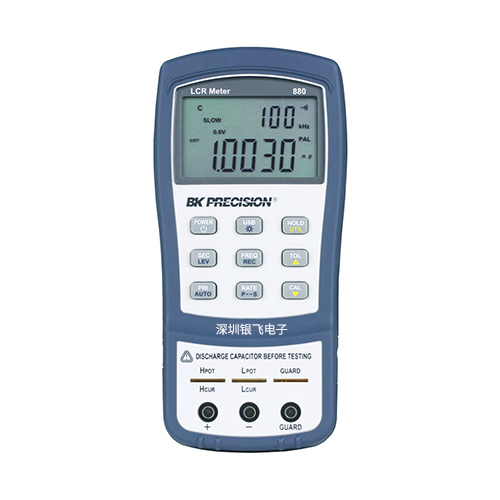

BKPrecision880

BKPrecision特点与优势

主显示屏上的 40,000 计数分辨率和辅助显示屏上的 10,000 计数分辨率
L、C、R 和 Z(仅限 879B 和 880)主要测量
自动计算辅助参数 D、Q、Theta、ESR(仅适用于 879B 和 880 的 Theta/ESR)和 DCR(仅适用于 880)
精度高达 0.1%,可选测试频率高达 100 kHz(仅限 880)
快速自动量程设计,可实现快速、轻松的组件测量
用于自动元件类型识别和测量类型选择的自动检测模式(仅限 880)
相对模式
视听容差模式
背光显示屏(仅限 879B 和 880)
数据保持和很小/较大/平均记录
USB(虚拟COM)接口
用于远程通信的 SCPI 兼容命令
可免费下载用于数据记录和前面板仿真的软件
可配置的上电状态
包括所有常用配件(仅限 880)

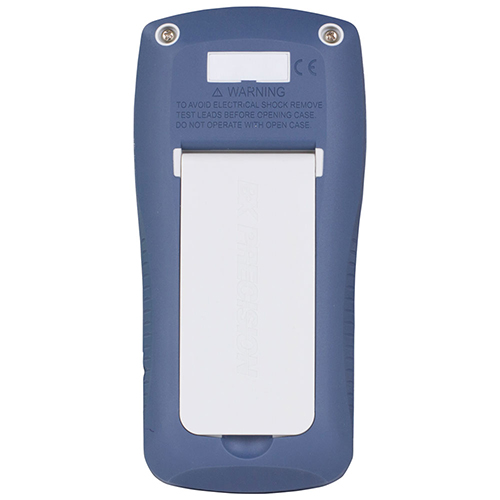

LCR880BKPrecision880数字电桥

BKPrecision880LCR数字电桥表应用

被动元件故障排除
电子组装
质量控制(组件分类)
订购信息: 879B 和 880 型包括一个 120 V 交流适配器作为标准附件。要包括 230 V 交流适配器,请订购型号 879B-220V 或 880-220V。AC 适配器是 878B 的可选附件。
Model 878B 879B 880
Measurement Parameters L/C/R/D/Q L/C/R/Z/D/Q/θ/ESR L/C/R/Z/DCR/D/Q/θ/ESR
Test Frequency Setting 120 Hz, 1 kHz 100 Hz,120 Hz, 1 kHz, 10 kHz 100 Hz,120 Hz, 1 kHz, 10 kHz, 100 kHz
Actual Frequency (±0.02%) 120.048 Hz, 1 kHz 100 Hz, 120.048 Hz, 1 kHz, 10 kHz 100 Hz, 120.048 Hz, 1 kHz, 10 kHz, 100 kHz
Tolerance Mode 1%, 5%, 10% 1%, 5%, 10%, 20%
Backlit Display None Yes
Test Signal Level (Typical) 0.6 Vrms 0.3 Vrms, 0.6 Vrms, 1 Vrms. DCR signal: 1 Vdc
Measuring Circuit Mode Series mode / Parallel mode
Basic Accuracy 0.5% 0.1%
Ranging Mode Auto
Measuring Terminals 3 terminals with sockets 3-terminal, 5-terminal with sockets
Measurement Rate 1.5 readings/sec (auto range search not included) LCRZ: 4 readings/sec (Fast), 1.5 readings/sec (Slow) DCR: 3 readings/sec (Fast), 2.5 readings/sec (Slow)
Response Time (Typical) 680 ms
Auto Power-Off 5, 15, 30, 60 minutes, none
Operating Temperature 32° F to 104° F (0° to 40° C); 0-70% R.H. 32° F to 104° F (0° to 40° C); £90% R.H.
Storage Temperature -4° F to 122 °F (-20° to +50° C); 0-80% R.H. -4° F to 104° F (-20° to 50° C); 0-90% R.H.
Low Battery Indication (Typical) 6.8 V
Battery Life (Typical) 16 hours using alkaline battery (at 1 kHz with 100 Ω DUT, backlight off), 6 hours using Ni-MH (880 only)
Power Consumption (Typical) 28 mA (under full power battery) for operation/ 2 µA (11 µA 880 only) after power-off.
Power Requirements 9V battery or Ext. AC adapter*: DC 12 Vmin –15 Vmax. (load 50 mA Min.)
Dimensions (L x W x H) 7.5” x 3.5” x 1.6” (190 × 90 × 41) mm
Weight 0.767 lbs (348 g) without battery
Safety EN61010-1:2001, EU Low Voltage Directive 2006/95/EC
Electromagnetic Compatibility Meets EMC Directive 2004/108/EC, EN61326-1:2006
Three-Year Warranty

Standard Accessories

Banana-to-alligator test leads, 9 V battery, mini USB interface cable, manual, AC adapter* (879B only)

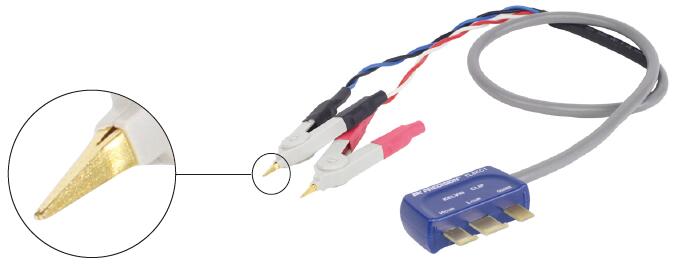

Banana-to-alligator test leads, Ni-MH 9 V battery, mini USB interface cable, Quick Start insert, AC adapter* shorting plate, four-terminal shielded Kelvin clip test leads (TL8KC1), SMD tweezer (TL8SM)

BK878B、879B和880电桥标准配置

Model Alligator test leads
Alligator test leads
USB cable
USB cable
AC adapter
AC adapter
Shorting plate
Shorting plate
Kelvin clip test leads
Kelvin clip test leads
SMD tweezer
SMD tweezer
878B - - - -
879B - - -
880
