RM3548便携式电阻计

RM3548 是一款高精度的便携式电阻计,能够测量从微欧到兆欧的电阻,具有宽量程3u欧姆至3M欧姆便携式直流电阻表,分辨率为0.1欧姆,用于设备维护和质量控制。用于设备维护和质量控制主要用于大型设备的测试和维护,例如测量大型电机的绕组电阻和焊接电阻。便携式电阻测试仪非常适合大型变压器和电机的低电阻测量和测试,该电阻测试仪采用便携式设计,在现场执行维护工作时易于使用,可以使用随附的带子将仪器戴在脖子上,在进行测量时让双......

产品描述

RM3548是一款高精度的便携式电阻计,能够测量从微欧到兆欧的电阻,具有宽量程3u欧姆至3M欧姆便携式直流电阻表,分辨率为0.1μ欧姆,用于设备维护和质量控制。用于设备维护和质量控制主要用于大型设备的测试和维护,例如测量大型电机的绕组电阻和焊接电阻。便携式电阻测试仪非常适合大型变压器和电机的低电阻测量和测试,该电阻测试仪采用便携式设计,在现场执行维护工作时易于使用,可以使用随附的带子将仪器戴在脖子上,在进行测量时让双手自由握住夹式导线。该仪器可由八节AA碱性电池供电,可进行约10小时的测量,操作时间因测量条件而异。

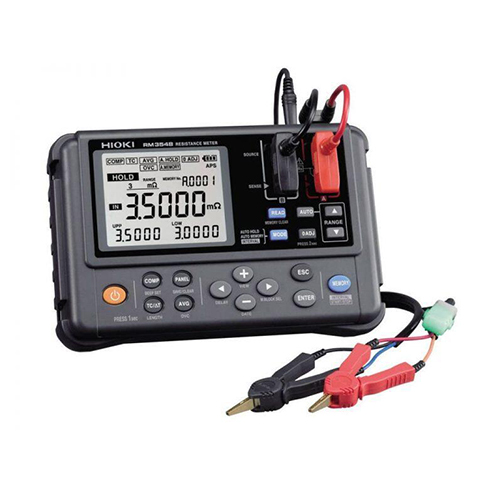

RM3548

RM3548便携式电阻计使用说明书

0.02%基本精度,分辨率为0.1μ欧姆,可测试1A电流
测量范围为0.0µ欧姆(测试电流1A)至3.5M欧姆
只需要使用仪器的探头接触被测物,就可以轻松测量,可储存多达1000个数据点
使用间隔测量可以平稳地捕获温度上升中的测试数据

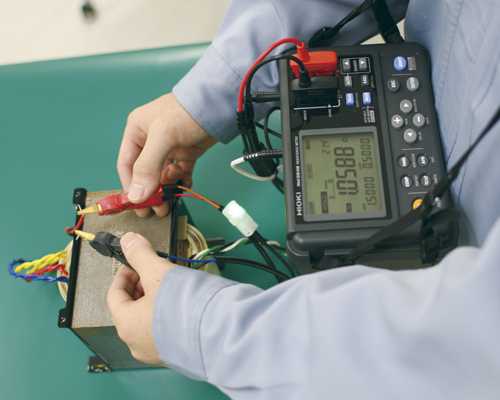

RM3548电阻计的便携式设计非常适合维护和大型设备的测试。该电阻测试仪可以在现场执行维护工作时易于使用,用户使用随附的挂绳将仪器挂在脖子上,进行测量时让双手自由握住夹式导线。
RM3548便携式电阻计

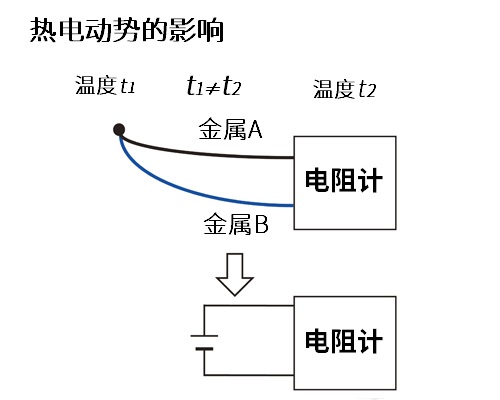

日置 RM3548微电阻计通过偏移电压校正减少热电动势的影响。热电动势是指不同金属之间的连接处产生的电位差。具体而言,该现象发生在测量探针和测量目标接触的地方,以及测量仪器和测量引线之间的连接处。该热电动势的大小随测量环境的温度而变化,随着温差的增加而增加。还包括偏置电压校正功能,可在正负两个方向施加测量电流,然后使用产生的检测电压来消除热电动势的影响。
RM3548具有偏移电压校正功能

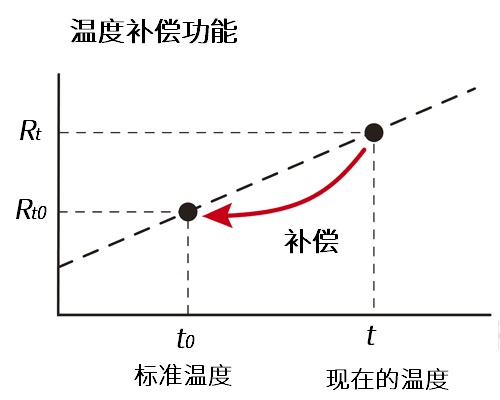

RM3548使用温度校正功能将随温度变化的电阻值校正为参考温度。温度校正功能可以将读数转换为用户指定参考温度下的电阻值并显示结果,即使对于电阻随温度变化的铜线等材料也是如此。RM3548的温度修正功能将当前温度下T测得的电阻值RT转换为参考温度t0下的电阻值Rt0,如图所示。温度传感器Z2002(RM3548随附)用于执行温度校正。
RM3548具有温度校正功能

RM3548便携式电阻计标准配置

RM3548便携式电阻计×1
夹式引线L2107×1
温度传感器Z2002×1
LR6碱性电池×8
使用说明书×1
USB线(A-to-mini B 型)×1
背带×1
备用保险丝×1

RM3548便携式电阻计选配

1.手提箱 C1006
2.4端子测试线9453,60V直流电
A:280mm, B:118mm,L:1.36m,60V直流电
9453四端引线
3.9454调零板:用于9465-10
调零板9454
4.L2017(标配) 夹型测试线:A:130mm,B:83mm,L:1.1m,70VDC
*L2107、Z2002与RM3548捆绑在一起。注意:对于L2107,长度“A”可以通过切割长度“A”延长大约0.8m(2.62ft)绑定管。不能延长所有其他引线的长度“A”。
夹式引线L2107
5.温度传感器Z2002(标配),长度100毫米
温度传感器Z2002
6.输入扫描仪
*L2101、Z2001 与 RM3545 系列捆绑在一起关于引线长度 A:从结点到探头,B:探头长度,L:总长度注意:对于 L2101 到 L2104,长度“A”可以延长大约 1.1 m (3.61 ft)通过切割绑定管。
LED比较器附件L2105 2m (6.56 ft) 长
LED比较器附件L2105
7.测量导线A:主要用于铅酸电池,易于4端子测量,直径 2.7mm。单轴型
PIN型引线9465-10
A:45 毫米(1.77 英寸)-红色、105 毫米(4.13 英寸)-黑色,很长 515 毫米(20.28 英寸); B:176 毫米(6.93 英寸),L:1883 毫米(74.13 英寸)-红色
PIN型引线9465-10
8.TIP-PIN9465-90
更换 9465-10、L2020 上的尖端(一件)
TIP-PIN9465-90
9.引脚型引线L2020
A:70毫米(2.76英寸)-红色、150毫米(5.91英寸)-黑色,很长630毫米(24.8 英寸); B:164毫米(6.46 英寸),L:1941毫米(76.42 英寸)-红色
引脚型引线L2020

10.PIN型引线9772
A:45mm-红色、105mm-黑色,很长515mm; B:173mm,L:1880mm-红色
PIN型引线9772
10.TIP-PIN9772-90:更换9772、L2100上的吸头(一件)
TIP-PIN9772-90
11.大口径夹型测试线9467
A:300mm,B:116mm;L:1360mm,50V直流电
大夹式引线9467

RM3548便携式电阻计操作说明书

测量范围

电阻测量:0.0000mΩ(3mΩ量程)~3.5000MΩ(3MΩ量程), 10档量程
温度测量(热敏电阻):-10.0~99.9℃
测量方法 直流4端子法(恒流),香蕉端口
温度补偿 基准温度设置范围:-10.0~99.9℃,温度系数设置范围:-9,999ppm/℃~+9,999ppm/℃
量程切换 自动量程/手动量程
调零 各量程3%f.s以内(f.s.=30,000dgt.)
触发 内部触发
测量速度 固定
显示更新率 无OVC:约100ms,有OVC:约230ms
延迟 内部固定值/10~1000ms(7种设置)
功能 温度补偿功能/温度换算功能/OFF SET电压补偿功能(OVC)/ 比较(ABS/REF%)/长度换算
/判断音设置/自动保持/自动省电(APS)
测量异常检出 过量程检出,电流异常检出,电路保护检出,保险丝熔断检出
平均值 OFF,2/5/10/20次
面板读/取 9种
保存 面板保存项目:电阻测量量程,测量速度,平均值,比较值,判断音,缩放,温度补偿(TC),自动保持,调零
储存功能 手动/自动/间隔存储分区数:10
存储个数:(手动,自动)很多1,000个间隔:0.2~10.0s(0.2步进)
存储数据的读取:显示,USB大容量存储(CSV,TXT文件)
通讯接口 USB大容量存储(读取专用)
使用温/湿度范围 0℃~40℃、80%rh以下(不凝结)
保存温湿度范围 -10℃~50℃、80%rh以下(不凝结)
使用环境 室内,污染度2,海拔2,000以下
电源 DC1.5V×8(5号干电池(LR6)×8)
连续使用时间 3mΩ量程每10秒测量1秒时:约10小时(使用全新碱性干电池时)
额定功率 5VA
尺寸 约192W×121H×55Dmm(含突起物)
重量 约770g
附件 夹型测试线9287-01,温度传感器Z2002,5号干电池(LR6)×8,说明书,USB连接线(A-miniB型),挂绳,备用保险丝
适用标准 安全性:EN61010EMC:EN61326
