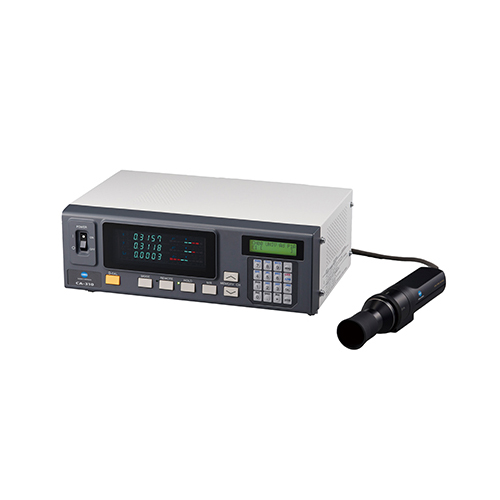

CA-310色彩分析仪
CA-310色彩分析仪是一种可为用户提供极其准确的测量读数的仪器。使用该仪器,用户可以通过降低由 LED 背光峰值波长变化引起的误差来测量 LED 背光 LCD 电视。CA-310 色彩分析仪比 CA-210 等仪器提供了增强功能。使用 CA-310色彩分析仪测量 LED 背光液晶电视和越来越受欢迎的电子设备时,用户可以获得越来越准确的测量结果。使用 CA-310色彩分析仪的另一个好处是,该仪器允许用户在测量荧光灯等设备中的标准背光时实现准确的测量,这些设备会导致 LED 光谱......
产品描述
CA-310色彩分析仪是一种可为用户提供极其准确的测量读数的仪器。使用该仪器,用户可以通过降低由 LED 背光峰值波长变化引起的误差来测量 LED 背光 LCD 电视。CA-310 色彩分析仪比 CA-210 等仪器提供了增强功能。使用 CA-310色彩分析仪测量 LED 背光液晶电视和越来越受欢迎的电子设备时,用户可以获得越来越准确的测量结果。使用 CA-310色彩分析仪的另一个好处是,该仪器允许用户在测量荧光灯等设备中的标准背光时实现准确的测量,这些设备会导致 LED 光谱发射分布因单元而异。CA-310 通过使用类似于 CIE 1931 颜色匹配功能的颜色传感器来减少或消除这种差异。这使得 CA-310 能够以更高的速度在一定的亮度范围内(包括低亮度)产生更高的精度。
CA-310色彩分析仪参数对比表格
模型 | CA-310(LED通用测量Φ27探头) | CA-310(LED闪烁测量Ø27探头) | |
受体 | 硅光电池 | ||
测量区域 | Ø27mm(也可提供Ø10mm探头) | Ø27mm | |
接受角 | ±2.5° | ±2.5° | |
测量距离 | 30±10mm | 30±10mm | |
显示范围 | 亮度 | 0.0001 至 1000 cd/m² | 0.0001 至 1000 cd/m² |
色度 | 显示为 4 位或 3 位数值(可选择) | ||
亮度 | 测量范围 | 0.0050 至 1000 cd/m² | 0.0050 至 1000 cd/m² |
精度(白色)*1 (温度:23°+-2°, 相对湿度 (40+-10_%)) |
0.0050 至 0.0999 cd/m2 (±4%±0.0015 cd/m2) 0.1000 至 9.999 cd/m2 (±3%±0.0010 cd/m2) 10.00 至 1000 cd/m2 (±2%)±0. |
0.0050 至 0.0999 cd/m2 (±4%±0.0015 cd/m2) 0.1000 至 9.999 cd/m2 (±3%±0.0010 cd/m2) 10.00 至 1000 cd/m2 (±2%)±0. |
|
重复性 (2σ) *1 |
0.0050 到 0.0999 cd/m2 (1% + 0.0010 cd/m2) 0.1000 到 0.9999 cd/m2 (0.2% + 0.0010 cd/m2) 1.000 到 1000 cd/m2(0.012)% |
0.0050 至 0.0999 cd/m2 (1% + 0.0010 cd/m2) 0.1000 至 0.9999 cd/m2 (0.2% + 0.0010 cd/m2) 1.000 至 1000 cd/m2 (0.012m2) |
|
色度 | 测量范围 | 0.0500 至 1000 cd/m² | 0.0500 至 1000 cd/m² |
精度(白色)*1 |
0.0500 至 4.999 cd/m2(白色±0.005) 5.000 至 19.99 cd/m2(白色±0.004) 20.00 至 1000 cd/m2(白色±0.003) 120 cd/m2(白色 ±004)单色)*2 |
0.0500 至 4.999 cd/m2(白色±0.005) 5.000 至 19.99 cd/m2(白色±0.004) 20.00 至 1000 cd/m2(白色±0.003) 120 cd/m2(白色 ±004)单色)*2 |
|
重复性 (2σ) *1 |
0.0500 至 0.0999 cd/m²:0.010 0.1000 至 0.1999 cd/m2:0.004 0.2000 至 0.4999 cd/m²:0.001 0.5000 至 1000 .0cd/m² |
0.0500 至 0.0999 cd/m²:0.010 0.1000 至 0.1999 cd/m2:0.004 0.2000 至 0.4999 cd/m²:0.001 0.5000 至 1000 .0cd/m² |
|
闪烁对比法 | 测量范围 | —— | 5 cd/m2 或更高 |
显示范围 | —— | 0.0 ~ 999.9 % | |
准确性 | —— |
±1 %(闪烁频率:30 Hz AC/DC 10% 正弦波) ±2 %(闪烁频率:60 Hz AC/DC 10% 正弦波) |
|
重复性(2σ) | —— | 1 %(闪烁频率:20 至 65 Hz AC/DC 10% 正弦波) | |
闪烁 JEITA 方法 *3 | 测量范围 | —— | 5 cd/m2 或更高 |
准确性 | —— |
±0.5 dB(闪烁频率:30 Hz AC/DC 4% (-40 dB) 正弦波) ±1.0 dB(闪烁频率:30 Hz AC/DC 1.2% (-50 dB) 正弦波) |
|
重复性(2σ) | —— |
0.1 dB(闪烁频率:30 Hz AC/DC 4% (-40 dB) 正弦波) 0.3 dB(闪烁频率:30 Hz AC/DC 1.2% (-50 dB) 正弦波) |
|
测量速度(USB) | xyLv |
0.0050 至 0.0999 cd/m²:4 次/秒。 0.10 至 1.99 cd/m²:5 次/秒。 2.000 cd/m² 至 1000 cd/m²:20 次/秒。 |
0.0050 至 0.0999 cd/m²:4 次/秒。 0.10 至 1.99 cd/m²:5 次/秒。 2.000 cd/m² 至 1000 cd/m²:20 次/秒。 |
闪烁(对比度) | —— | 16(16) 次/秒。 | |
闪烁 JEITA *3 | —— | 0.5 (0.3)次/秒。*5 | |
展示 | 数字的 | xyLv, XYZ, TΔuvLv, u'v'Lv, RGB 分析 | xyLV、TΔuvLV、RGB 分析、XYZ、u'v'LV、闪烁(对比法)*3 |
模拟 | ΔxΔyΔLv, R/GB/G ΔG, ΔR B/RG/R | ΔxΔyΔLV、R/GB/G ΔG、ΔR B/RG/R、闪烁(对比法)*3 | |
液晶显示器 | 16 个字符 × 2 行(带背光) | ||
同步模式 | NTSC、PAL、EXT、UNIV、INT | ||
测量对象 | 垂直同步频率:40~200Hz | 垂直同步频率:40 至 200 Hz(亮度或色度测量),40 至 130 Hz(闪烁测量) | |
内存通道 | 100个频道 | ||
分析功能 | 标准功能 | ||
界面 | USB 或 RS-232c(较大 38,400 bps) | ||
多点测量 | 5 点(使用可选的 4 探头扩展板 CA-B15) | ||
工作温度/湿度范围 | 温度:10~28℃;相对湿度 70% 或更低,无冷凝。亮度变化:±2%±1位白读数;色度变化:根据柯尼卡美能达的标准 LCD *1 读数,白色为 ±0.002,单色为 ±0.006,23°C 40%RH 时为 120.0 cd/m² | ||
储存温度/湿度范围 | 0~28℃:相对湿度70%以下,无凝露;28 至 40°C:相对湿度 40% 或更低,无冷凝 | ||
输入电压范围 | 100 至 240 伏交流电,50/60 赫兹,50 伏安 | ||
尺寸(宽×高×深) |
主体:340 × 127 × 216mm 探头:Ø49 × 208mm |
主体:340 × 127 × 216mm 探头:Ø49×208 mm |
|
重量 | 主体:3.58kg;探头:530g | 主体:3.58kg;探头:530 克 | |
*1 色度和亮度是在柯尼卡美能达条件下测量的(使用标准 LCD(6500K、9300K))。*2 单色亮度是在白色亮度读数为 120 cd/m2 时测量的。*3 SDK 软件支持闪烁测量(JEITA 方法)。*4 测量探头仅连接到探头连接器 P1,使用 USB(使用 RS-232C 波特率:38400 bps) *5 由柯尼卡美能达的 PC 测量(P3-600 MHz) |
CA-310色彩分析仪功能和用途
用于 LED 背光液晶电视的高速、高精度测量
甚至可以对低至 0.005cd/m² 的极低亮度进行高速测量
高精度与几乎匹配 CIE 颜色匹配功能的传感器
独特的光学系统和彩色显示屏——四位彩色显示屏,精度更高。
很多连接 5 个传感器 - 使用单独出售的扩展板附件,很多可以使用 5 个探头。文章来源于CA-310色彩分析仪
