深度热像仪不用探头实现远程测量
深度热像仪不用探头实现远程测量。近日有媒体报导,科学家使用一种称之为深度热像仪的新技术,使得远程确定某些材料表面以下的温度成为可能。这种方法在传统温度探头不起作用的应用中可能很有用,比如监测半导体性能或下一代核反应堆。

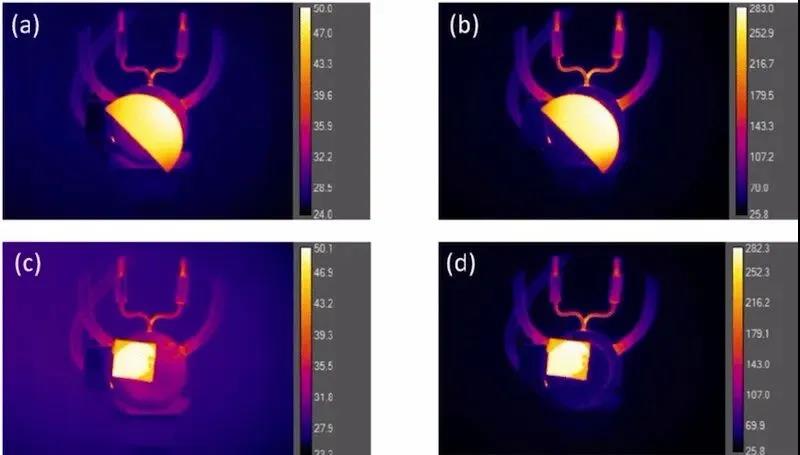

深度热像仪技术可以帮助测量材料的热导率和光学特性,而不需要附加温度探头。这是一种完全远程、非接触式测量材料热物性的方法,也是以前做不到的。深度热成像可以实现对微观物体(如多层电子器件或液体和气体的宏观体积)的非接触式体积温度测量,以及同时对材料的光学和热学性质进行全光学测量。 图:在一个非对称加热的熔融石英窗口上进行了深度热像仪概念验证实验,提取了整个样品的温度分布。源:威斯康星大学麦迪逊分校参考期刊《ACS光子学》DOI: 10.1021/acsphotonics.9b01588
当然,作为一名电气工程师,对于那么前沿的技术,我们可能就是“凑凑热闹”,但是我们日常工作中确实离不开热成像技术的使用啊!
给大家举两个例子:

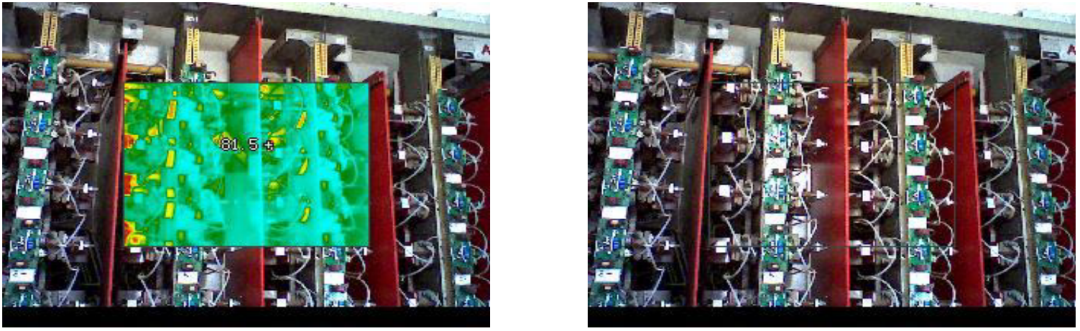

可控硅整流装置不论在电力系统还是在现代工业的各行各业中已得到广泛应用。在电力系统中,既可作为系统控制、保护的工作电源,同是又可作为蓄电池的充电装置。由于设计、维护等原因,整流柜发生过热故障将造成严重的生产事故,红外热像仪可以在问题处于早期阶段及时发现,保障正常生产。
整流柜发热的原因有:
1,线路接头。因接触原因或接点氧化腐蚀导致接触点电阻升高而发热。
2,整流器质量差。有些整流器在出厂时没有经过严格检验,粗制滥造,质量较差,如:线圈匝数不足、绝缘能力不 够、线径过小、铁芯面积过小、空间间隙太大、硅钢片插得不紧等等。这些都容易使整流器发热,产生高温,以致 损坏绝缘、形成短路。
3,供电网络问题。过载、谐波都会造成整流器内部温度过高。

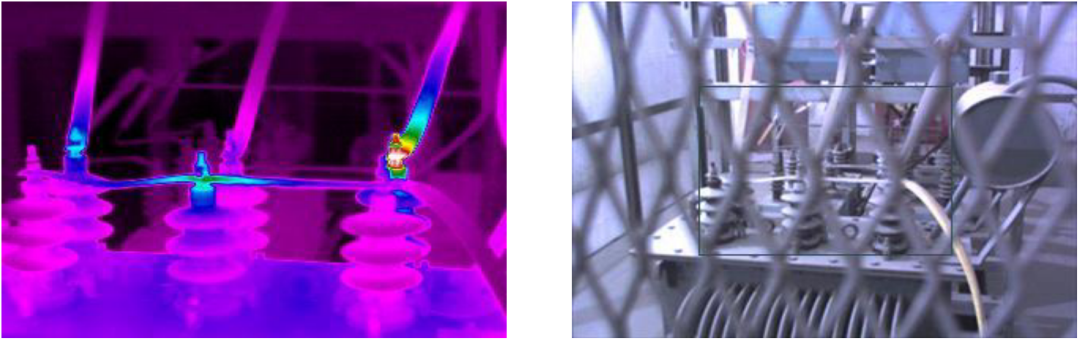

在输配电系统中,有大量的金具等,常常由于接触不良、腐蚀或内部异常等各种原因,出现异常过热点,严重影响安全供电。使用红外热像仪可以准确地检测出过热点,及时排除隐患,确保供电安全。
电力金具发热的原因有:
1,氧化腐蚀。由于外部热缺陷的导体接头部位长期裸露在大气中运行,长年受到日晒、雨淋、风尘结露及化学活性气体的侵蚀,造成金具导体接触表面严重锈蚀或氧化,氧化层都会使金属接触面的电阻率增加几十倍甚至上百倍;
2,导线接头松动。导体连接部位在长期遭受机械震动、抖动或在风力作用下摆动,使导体压接螺丝松动;
3,安装质量差。
此外,热像仪还广泛应用于:线夹检测、互感器、过载/三相不平衡/谐波、电容器检测、电气接头、电磁感应造成的过热、变压器箱体、变压器油枕等检测。
热像仪应用如此广泛,我们忍不住给给大家推荐几款常用的、高性价比的热像仪。推荐深度热像仪。
说起热像仪,我们可能会想起电气工程师常用的TiS20+热像仪,这确实是一款高性价比的经典之作。

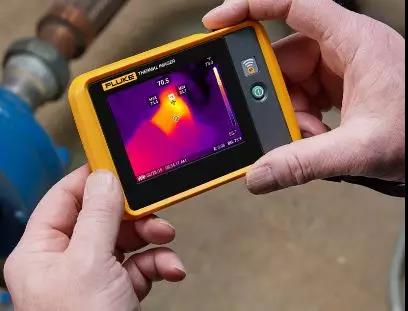

当然,在很多时候,我们也会希望在方寸之间,记录每一次微小变化。而福禄克PTi120热像仪,正好解决了便携小巧的问题。
凭借设备智能识别(Asset Tagging)技术
自动将图像保存到对应文件夹

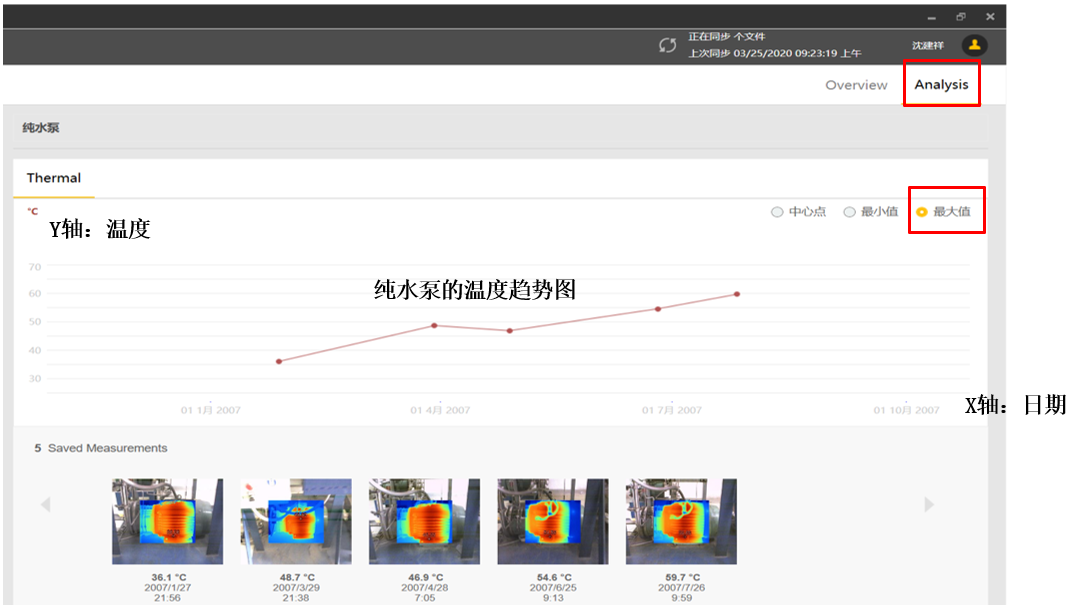

此外,PTi120热像仪还可以使用Fluke Connect软件的资产管理功能对设备进行温度趋势分析。在资产管理中点击“Analysis”即分析功能可得到温度趋势图,可选择高达(推荐)、很低和中心点温度。
使用Fluke Connect软件资产管理功能的优势:
1、可自动完成温度数据和检测日期的提取,避免错误数据导致漏检或误报警。
2、温度趋势分析图一键生成,方便快捷,效率高。
怎么样,有没有心动呢?心动就快戳下方联系方式联系我们吧。
文章来源于FLUKE福禄克
深度热像仪技术可以帮助测量材料的热导率和光学特性,而不需要附加温度探头。这是一种完全远程、非接触式测量材料热物性的方法,也是以前做不到的。深度热成像可以实现对微观物体(如多层电子器件或液体和气体的宏观体积)的非接触式体积温度测量,以及同时对材料的光学和热学性质进行全光学测量。 图:在一个非对称加热的熔融石英窗口上进行了深度热像仪概念验证实验,提取了整个样品的温度分布。源:威斯康星大学麦迪逊分校参考期刊《ACS光子学》DOI: 10.1021/acsphotonics.9b01588
当然,作为一名电气工程师,对于那么前沿的技术,我们可能就是“凑凑热闹”,但是我们日常工作中确实离不开热成像技术的使用啊!
一、整流柜非接触式测温
二、电力金具异常过热点测温
工具推荐

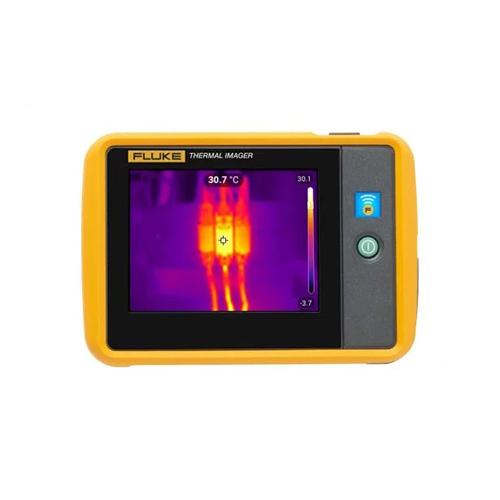

FlukePTI120便携式口袋热像仪快速测温度
-
3.5”LCD触摸屏 -
120 x 90红外分辨率 -
-20℃至150℃温度量程 -
1米抗跌落,IP54防护等级 -
IR-Fusion红外与可见光融合技术,通过触摸滑动实现连续融合 -
设备智能识别技术 – 即将提供!
PTi120坚固耐用的便携式热像仪
- 口袋大小、简单快速瞄准的设计,赋予团队快速扫描设备的能力
- 可承受1米跌落
- IP54防护等级,经受得起灰尘和水溅
- 通过扫描资产的QR码或条形码,将资产保存到预定义文件夹
- 在连接到网络或通过USB连接到计算机时,通过WiFi发送或自动上传数据
- 免去繁琐的红外图像分类和整理工作
- 有效发现和报告问题,防止恶化为故障
- 3.5”LCD触摸屏,只需在屏幕上轻划手指即可调整设置。
- IR-Fusion红外与可见光融合技术,通过触摸滑动实现连续融合
