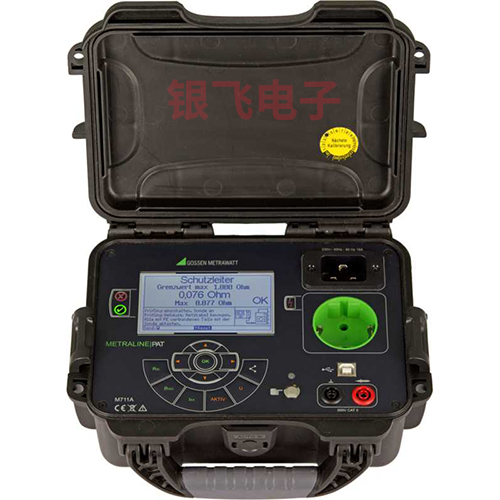

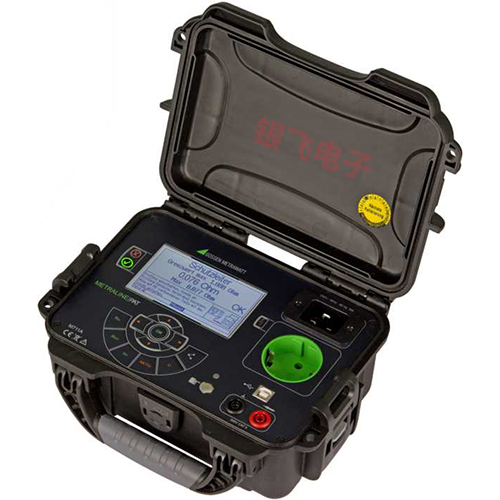

METRALINE PAT电器安规测试仪器
具有直观操作的电器安规测试仪器，可用于测试便携式操作设备，并在230V AC电源下工作。根据指令2009/104/EC进行测试。METRALINE PAT作为具有直观操作的现代测试仪器推出。该仪器用于测试便携式操作设备，以及根据指令2009/104 / EC进行测试。METRALINE PAT测试仪器在230V AC电源下工作。
测量结果以菜单驱动的方式保存在METRALINE PAT数据存储器中。它们也可以转移到PC上。测量功能，测量值和用户指南显示在集成屏幕上，便于操作。
• 2极测量（低电阻，绝缘，等效漏电流，电压）
• 可选通过带有SQLITE3数据库的Android手机应用程序Test Master进行引导操作
• 更快地执行所有测试项目
• 直观明文操作
• 只需一个测试步骤即可获得功能测试的真有效值功率
• 绿 色/红色LED显示为GO/ NO-GO指示灯
文章来源于METRALINE PAT电器安规测试仪器
测量结果以菜单驱动的方式保存在METRALINE PAT数据存储器中。它们也可以转移到PC上。测量功能，测量值和用户指南显示在集成屏幕上，便于操作。
METRALINE PAT电器安规测试仪器特点
• 带负载监控的供电电源极性反转• 2极测量（低电阻，绝缘，等效漏电流，电压）
• 可选通过带有SQLITE3数据库的Android手机应用程序Test Master进行引导操作
• 更快地执行所有测试项目
• 直观明文操作
• 只需一个测试步骤即可获得功能测试的真有效值功率
• 绿 色/红色LED显示为GO/ NO-GO指示灯
METRALINE PAT电器安规测试仪器亮点
01、根据DGUV法规3，DIN VDE 0701-0702进行测试
02、通过直接选择键快速选择单个测量值
03、自动限值调整（保护导体，绝缘，等效漏电流）
04、双极测量（低电阻，绝缘，等效漏电流，电压）
05、可以测试永久连接的设备
06、带有方框图的纯文本操作和绿色/红色LED显示，直观显示正常/错误
07、大尺寸、高对比度显示屏
08、检查带PE连接的电源连接，并在被测设备的危险剩余电流情况下自动关闭
09、用于保护接地电位检查的手指接触
10、测试对象的短路检查
11、通过负载电流监控实现快速电网反转
12、快速执行所有项目测试，包括只需一步即可显示真有效值的功能测试、待机测试
13、用于平板电脑连接的蓝牙接口和用于PC操作的USB接口
14、通过安卓App Test Master和SQLITE3数据库进行可选的指导操作（可在Google Play商店下载）
15、设计紧凑，重量轻巧
02、通过直接选择键快速选择单个测量值
03、自动限值调整（保护导体，绝缘，等效漏电流）
04、双极测量（低电阻，绝缘，等效漏电流，电压）
05、可以测试永久连接的设备
06、带有方框图的纯文本操作和绿色/红色LED显示，直观显示正常/错误
07、大尺寸、高对比度显示屏
08、检查带PE连接的电源连接，并在被测设备的危险剩余电流情况下自动关闭
09、用于保护接地电位检查的手指接触
10、测试对象的短路检查
11、通过负载电流监控实现快速电网反转
12、快速执行所有项目测试，包括只需一步即可显示真有效值的功能测试、待机测试
13、用于平板电脑连接的蓝牙接口和用于PC操作的USB接口
14、通过安卓App Test Master和SQLITE3数据库进行可选的指导操作（可在Google Play商店下载）
15、设计紧凑，重量轻巧
METRALINE PAT电器安规测试仪器技术参数
01、保护导体电阻 0 ... 4,000Ω
02、绝缘电阻 0 ... 20.00MΩ
03、等效漏电流 0 ... 20.00 mA
04、差分电流 0 .. 20.00 mA
05、接触电流 0 ... 4,000 mA
METRALINE PAT电器安规测试仪器功能测试：
06、接触电流IB 0,000 mA ... 4,000 mA
07、剩余电流ID 0.00 mA ... 20.00 mA
08、电流消耗I 0.00 A ... 20.00 A
09、电源电压U 0,0 V ... 250,0 V.
10、有功功率P 0 W ... 4,000 W.
11、尺寸WxHxD 230x 175x 95 mm
12、重量约1.3千克
02、绝缘电阻 0 ... 20.00MΩ
03、等效漏电流 0 ... 20.00 mA
04、差分电流 0 .. 20.00 mA
05、接触电流 0 ... 4,000 mA
METRALINE PAT电器安规测试仪器功能测试：
06、接触电流IB 0,000 mA ... 4,000 mA
07、剩余电流ID 0.00 mA ... 20.00 mA
08、电流消耗I 0.00 A ... 20.00 A
09、电源电压U 0,0 V ... 250,0 V.
10、有功功率P 0 W ... 4,000 W.
11、尺寸WxHxD 230x 175x 95 mm
12、重量约1.3千克
METRALINE PAT电器安规测试仪器配置清单
01、1测试仪主机
02、1根红色测试导线，带安全插头和探头，2米
03、1根电源线，Schuko- IEC 60230,16 A，1.5 米
04、1工厂校准证书
05、1用户手册
06、1带有IZYTRONIQ软件注册码的卡片
02、1根红色测试导线，带安全插头和探头，2米
03、1根电源线，Schuko- IEC 60230,16 A，1.5 米
04、1工厂校准证书
05、1用户手册
06、1带有IZYTRONIQ软件注册码的卡片
| PROFiTEST PRCD | METRALINE PAT | METRATESTER 5+3P | METRATESTER 5+ | |
|---|---|---|---|---|
| Artikelnummer | M512R | M711A | M700K | M700D |
| Geeignet zur Verwendung durch eine unterwiesene Person | ||||
| DAkkS Kalibrierschein | ||||
| Terminverwaltung | Nein | Nein | Nein | Nein |
| programmierbare Prüfabläufe | Ja | Ja | Nein | Nein |
| Automatischer Prüfablauf | x | |||
| Prüfung mit 2 Sonden | Nein | Ja | Nein | |
| Prüfstrom 10A | ||||
| Remotefähig | Nein | Ja | Nein | Nein |
| Verwaltung von Standortdaten | Nein | Optional | Nein | Nein |
| Import von Daten | Nein | Nein | Nein | Nein |
| Schutzklassenerkennung | x | |||
| Anschlusserkennung | ||||
| Messreihen speichern | x | |||
| integrierter Gummischutz | ||||
| Messen der Auslöszeit von (P)RCD's | x | x | ||
| Beschreiben von RFID | ||||
| Drucken von Barcodes | ||||
| Versorgungsspannung | 230 - 400 | |||
| Prüfen von Verlängerungsleitungen | ||||
| Messwertspeicher | x | |||
| Schutzleiterstrom | x | |||
| Schutzleiterwiderstandsmessbereich | 0.1Ohm - 6Ohm | 0Ohm - 4.0Ohm | 0.01Ohm - 19.99Ohm | 0.01Ohm - 19.99Ohm |
| Isolationswiderstandsmessbereich | 0.05MOhm - 500MOhm | 0MOhm - 20MOhm | 0.05MOhm - 19,99MOhm | 0.05MOhm - 19,99MOhm |
| Berührungsstrom | x | x | x | |
| Verbraucherstrommessung | x | x | x | |
| Leistungsmessung | x | |||
| Schnittstelle | x | x | ||
| Druckeranschluss | ||||
| Grenzwertanzeige | x | x | x | |
| Anschluss für externe Messadapter | x | x | x | x |
| Spannungsmessung | ||||
| Drucker integriert | ||||
| Aktive Prüfung | x | x | x | x |
| Passive Prüfung | x | x | x | x |
| Alternative Methode | x | x | x | |
| Differenzstrommethode | x | x | x | |
| Direkte Methode | x | x | ||
| Frequenz der Versorgungsspannung | ||||
| Anzeige | digital | digital |
