GMC-I测试仪器电气安规测试仪。电器、机电装置、接地、绝缘和医疗器械试验用电气试验技术。现在GMCI来对IEC 60204-1标准进行解读，有哪些安规项目需要测试？ 在GB/T5226.1-2019/IEC60204.1-2016中对于机械电气的验证项目如下：

验证

如果该机械尚无专用产品标准，可从d)～g)项中选一项或多项进行检验，但总应检验a)、 b)、 c)和h)项：
■a) 验证电气设备与技术文件一致性
■b) 验证保护联结电路的连续性
■c)若通过自动切断电源进行故障的防护，对于自动切断电源适用的保护条件检验
■d)绝缘电阻试验
■e)耐压试验
■f)残余电压的防护
■g)验证满足8.2.6的相关要求（对地泄漏电流大于10mA）
■h)功能试验

保护联结电路连续性的验证

■IEC 60204-1 18.2.2

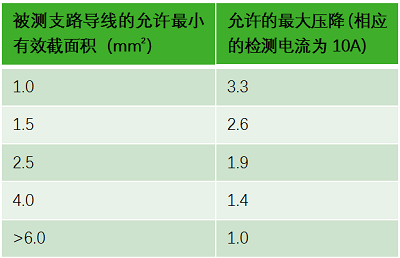

 PE端子和各保护联结电路部件的有关点之间的电阻应采用取自*大空载电压为24V a.c或d.c的独立电源，电流在0.2A到10A之间进行测量。
 根据有关保护导体和保护联结导体的长度，截面积和材料，测出的电阻应在于其范围内。

■IEC 60204-1 A.1.3
 减小触摸电压使之低于50V作保护条件

■IEC 60204-1 1997 19.2

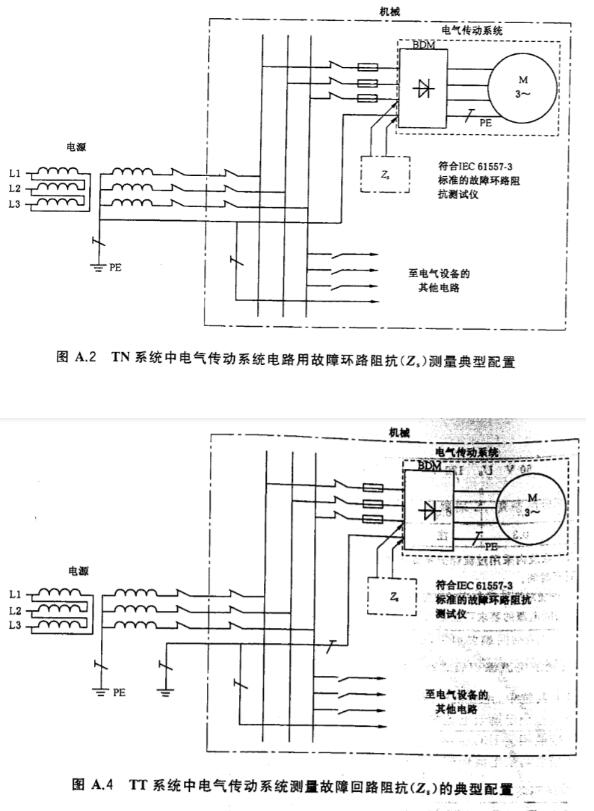

故障环路阻抗验证和关联的过电流保护器件的适合性三项电力分析仪

■ IEC 60204-1 A.1

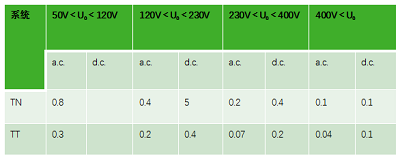

对于TN系统，故障保护应由过电流保护器件提供，在电路或设备中，如果带电部分和外露可导电部分或保护导体之间发生故障时，过电流保护器应在足够短的时间内，自动切断电路或者设备的供电。对于非手持式或者便携式机械，切断时间不超过5s都视为足够短。 电气设备内任何地方如果发生线导体与保护导体或外露可导电部分之间的阻抗可忽略不计的故障时，将在规定的时间内自动切断电源 。

TN系统，由于故障电流使导体电阻随温度升高而增大，应考虑： TT系统中，应保证：
一、RCD 二、过电流保护器
U0：交流或直流对地的标称电压；
Zs（n）：再正常工作条件下，Zs的测量值或计算值，单位为Ω
Ia ：在规定的时间内引起切断保护器件自动动作的电流，单位为安培（A）
RA：各外露可导电部分得接地电极和保护导体电阻之和，单位为欧姆（Ω）
I△n：RCD的额定剩余动作电流，单位为安培（A）

绝缘电阻试验

■IEC 60204-1 18.3
在动力电路导线和保护联结电路间施加500Vd.c时测得的绝缘电阻不应小于1MΩ。绝缘电阻实验可以在整台电气设备的单独部件上进行。
对于电器设备的某些部件，如母线、汇流线、汇流排系统或汇流环装置，允许绝缘电阻*小值低一些，但不能小于50kΩ。

耐压试验

■IEC 60204-1 18.4
试验电压的标称频率为50Hz或60Hz。
 *大试验电压具有两倍的电气设备额定电源电压值或1000V，取其中的较大者。
 *大试验电压应施加在动力电路导线和保护联结电路之间至少1s时间。如果未出现击穿放电则满足要求。

残余电压的防护

■ IEC 60204-1 6.2.4
电源切断后，任何残余电压高于60V的带电部分，都应在5s之内放电到60V或60V以下，只要这种放电速率不妨碍电气设备的正常功能。
对插头/插座或类似的器件，拔出他们会裸露出导体件，放电至60V的时间不应超过1s，否增这些导体应加以防护，防护等级至少为IP2X或IPXXB。
