谐波对生产制造业造成的影响，我们这次主要以一家主要生产肉制品的公司为调查对象，来说明源端产生的谐波影响。这家公司生产各种各样的香肠、腊肠等。谐波对生产制造业造成的影响，他们的大部分负载由暖通和制冷空调组成，因为它们有约6000平方英尺的冷库存储。且还具有磨床，切片机和压机等机械设备。这些设施由一个500KVa的变压器（120/240V输出）来供电，该变压器同时也为另一家工厂服务。

当一个1200A的断路器经常性跳闸时，中断就会发生。这种情况经常出现，有时一天好几次。以前的测量没有找出该事件的原因，因为电流的高达测量只显示为760安培，这并不足以导致断路器跳闸。


对于谐波对生产制造业造成的影响，我们注意到了以下几点

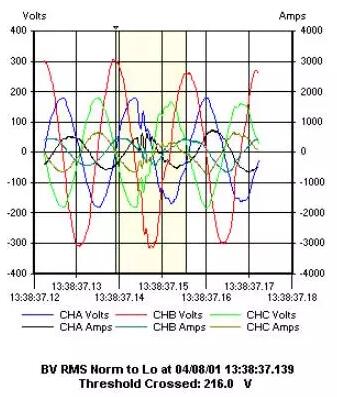

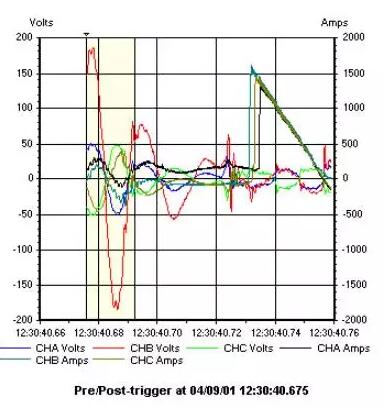

1、有时峰值电流超过了1200A的断路器额定值，但不会使断路器跳闸。在测量期间仅检测到与这种峰值电流相关的中断只有一次。对捕获到的波形进一步研究确定了在这期间内电压是失真的。这种失真导致其他断路器的有害性跳闸并造成电容器过热损坏。

2、长期测试表明，当多任务同时发生时，断路器的额定容量可以达到的。

3、由于该站点的大部分负载是线性的，因此不会在设备内部产生谐波。但当我们在工厂外面查看时，失真的原因被追踪到了一个有故障的电力变压器。

德国GMC-I全新一代电能质量分析仪MAVOWATT230/240/270,class A级精度，帮您完美测量分析各项电能质量情况。



设备性能测试

在新设备安装前，使用MAVOWATT系列产品能简化对该设备功率可用性和兼容性的判断。该仪器具有许多先进功能如：RMS触发、低/中频瞬变、通道间的交叉触发。通道间的交叉触发能演示电源键在设备如UPS等是否能正确运行。在设备维护和启动过程中，通过观察实时计数使用户及时制定实际结果，在测试过程中，可用来微调设备。


故障发现与排除

MAVOWATT系列产品独具的“报告卡”能在测试现场提供及时的电能质量测量结果。广泛的电能质量监视数据被收，分析和用不同种类的色码列成表格。故障以红色标示出来，能很快找到，通过简单地触摸屏幕上的图形，就能层层深入地读取更详细的故障信息，从而精确地找出引起电能质量问题的根本原因并将之排除。


谐波

由于电子集技术的灵敏度增加，使得从HVAC系统，个人计算机系统，复印机到计算机化的过程设备和制造系统，都很容易受谐波的感染，事实上，谐波可以引起很小，几乎是不容易察觉的性能变化，然而积累到一定程度会引起严重的长期损害，一个设备可以不知不觉地产生电流谐波而污染整个电力系统。MAVOWATT系列产品能捕捉到详细的谐波，间谐波和次谐波，并有效地解决由此引起的复杂问题。


标准监测

MAVOWATT系列产品符合大多数先进的电能质量标准，包括IEEE1159,IEC61000-4-30 Class A和EN50160.使用过程中，产生一个统计性输出值来很快地证明是否遵守国际供电质量标准。MAVOWATT系列产品能极快地显示，包括不平衡度，电压波动和谐波等超过13个关键参数。


故障记录

MAVOWATT系列产品简单故障记录模式具有在设备的电源基本结构中，对电气故障快速侦测和识别功能，MAVOWATT系列能对故障的和持续时间进行特性化描述从而帮助指出故障的根源，这些描述信息包括电压和电流的频率稳定度，功率流和谐波，也突显了MAVOWATT系列的诊断能力。此文章来自GMC-I。
