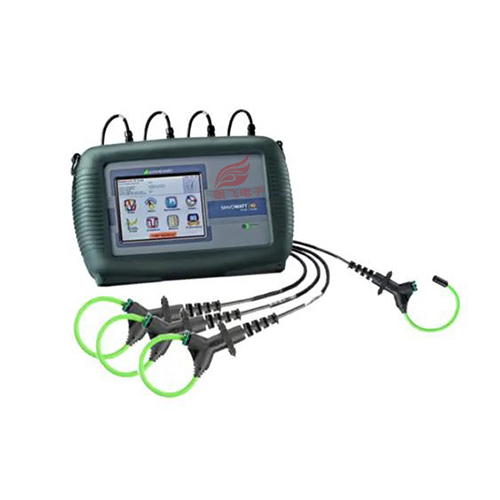

电网电能质量分析仪技术参数要求
电网公司通常需要电能质量分析仪技术参数要求。符合PQA很新国际标准，符合电能质量测量的国际标准IEC61000-4-30 Ed.2 ClassA。符合测量范围CAT IV 600V，保证无论是单相还是三相都能安全测量。可同时测量电压、电流、有功功率、是在功率等测量量。可同时记录时间序列数据和事件波形。可测量高次谐波含量。
德国品牌电能质量分析仪都会高于电网要求, 符合电能质量测量的国际标准IEC61000-4-30 Ed.3 ClassA。(备注:Ed.3为目前现行标准很新版——第3版)
国际电能质量分析仪安全等级：符合EN 61010-1:2010标准CAT III 1000V, CAT IV 600V；保证无论是单相还是三相都能安全测量。

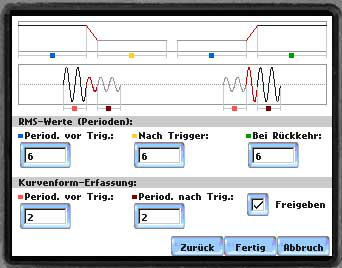

电网电能质量分析仪可同时测量电压U；电流I；频率F；功率因素PF、DPF；有功功率W、视在功率VA、无功功率VAR；能量W Hrs/VA Hrs/VAR Hrs；需求量W/VA/VAR等。可同时记录时间序列数据和事件波形。可测量高次谐波含量。波形记录：故障前30周期，故障后100周期.波形快照功能。瞬态触发：峰值触发、波形连续触发、RMS触发多种触发功能。
测量线数：可以测试单相两线、单相三线、三相三线、三相四线、三相五线等接线方式，具有独立通道可以测量中线对地电压、电流。
电压量程：CAT III 1000V, CAT IV 600V；瞬时输入范围：50-2000Vpeak。
电流量程：应答：0.1-6000Arms AC/DC（取决于配套不同电流传感器）
德国品牌电能质量分析仪都会高于电网要求, 符合电能质量测量的国际标准IEC61000-4-30 Ed.3 ClassA。(备注:Ed.3为目前现行标准很新版——第3版)
国际电能质量分析仪安全等级：符合EN 61010-1:2010标准CAT III 1000V, CAT IV 600V；保证无论是单相还是三相都能安全测量。
电网电能质量分析仪可同时测量电压U；电流I；频率F；功率因素PF、DPF；有功功率W、视在功率VA、无功功率VAR；能量W Hrs/VA Hrs/VAR Hrs；需求量W/VA/VAR等。可同时记录时间序列数据和事件波形。可测量高次谐波含量。波形记录：故障前30周期，故障后100周期.波形快照功能。瞬态触发：峰值触发、波形连续触发、RMS触发多种触发功能。
电压量程：CAT III 1000V, CAT IV 600V；瞬时输入范围：50-2000Vpeak。
电流量程：应答：0.1-6000Arms AC/DC（取决于配套不同电流传感器）
电流量程：0.1-6000Arms AC/DC（取决于配套不同电流传感器）
基本频率：–DC – 30 - 70 Hz default, with up to 30 % Vthd, 60-1000 Vrms；– 15 - 30 Hz
测量功能
瞬态过电压：瞬态持续时间很短2μs（满足电网测试要求）
瞬态过电压：瞬态持续时间很短2μs（满足电网测试要求）
采样率，每周波512个采样点。（满足电网测试要求）
突升、下陷、中断：电压1/2有效值时检测
电压波形比较：自动生成判断区域并进行比较
频率：从10个波形、12个波形开始运算40～70Hz
频率10秒：从10秒的波形开始运算40～70Hz
德国电能质量分析仪说：我们的电能质量分析仪高于要求，–DC – 30 - 70 Hz default, with up to 30 % Vthd, 60-1000 Vrms；– 15 - 30 Hz
高次谐波(电压/电流)：
电压15kHz带宽，电流9kHz带宽，可满足谐波测试次数需求）
谐波/相位角(电压/电流)，谐波功率：第0次～第50次（核心参数）
谐波电压电流相位差：第1次～第50次
间谐波(电压/电流)：第0.5次～49.5次
应答：以上谐波参数，高于要求，电流0~63次谐波，电压0~127次谐波
显示要求：7英寸彩色显示触摸屏

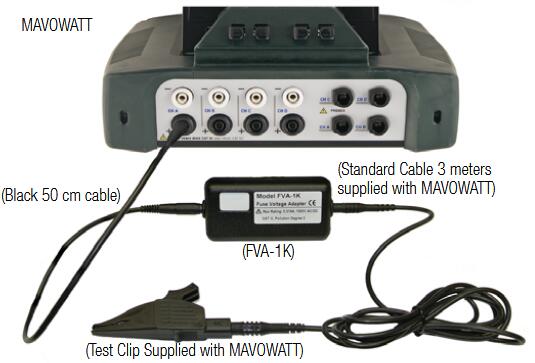

接口要求：内置存储，具有USB、LAN等接口，可以与PC连接读取数据
很长记录时间 30天
电池要求：大于3小时
时间校正要求：具备GPS时间校正功能
配件要求：
电流线长度不小于2.5m，至少两组三相传感器接头，测量范围不小于100A，传感器可测量导体直径分φ15mm以下及φ30mm以下两种；电压线长度不小于2.5m，至少两组三相4线接线；SD卡存储设备不少于16G；可以在外接电脑分析的波形读取分析软件；便于携带的收纳箱；其他需要配置的满足测量功能的电池、电源适配器、扩展配件等。
配套市面很为专业的电能质量分析软件，可一键导出国标格式报表报告。
