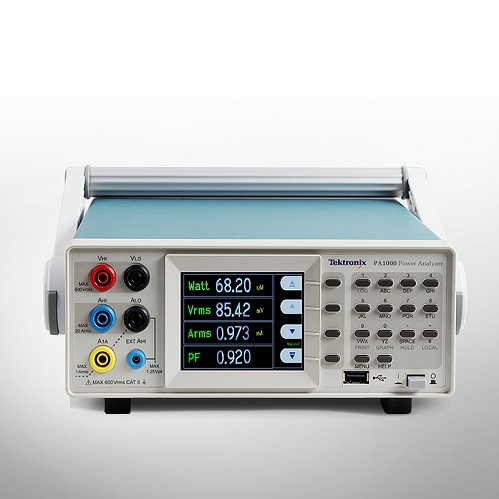

Tektronix PA1000功率分析仪的设置和操作
Tektronix PA1000功率分析仪的设置和操作相对简便，以下是一些基本的设置和操作步骤：
一、基本设置
1、连接设备：
- 使用前面板的香蕉插头输入，将被测设备与PA1000功率分析仪连接起来。如果需要，可以选配信号测试盘来简化交流电源线连接。
2、选择测试模式：
- 根据测试需求，选择适当的测试模式，如待机功率模式、镇流器模式、浪涌电流模式等。
3、设置参数：
- 通过菜单驱动的界面和软键，设置所需的测试参数，如电压范围、电流范围、采样率等。
二、开始测试
1、启动测试：
- 按下启动按钮或选择相应的测试命令，开始进行测试。
2、实时查看数据：
- 在测试过程中，可以通过彩色图形显示器实时查看电压、电流、功率等测量数据。
- 同时，还可以查看谐波条形图、波形显示、能量积分图等。
三、数据分析和报告生成
1、数据导出：
- 测试完成后，可以将数据导出到U盘或通过PC软件远程控制，进行进一步的分析和处理。
2、使用PWRVIEW软件：
- Tektronix提供了免费的PWRVIEW软件，用于数据分析和报告生成。
- 通过该软件，用户可以更加方便地查看测试结果、生成报告，并进行数据导出和导入操作。
3、生成报告：
- 利用PWRVIEW软件，可以自动生成格式化测试报告，包括通过/失败结果、数据表、图形等。
- 这些报告可以用于证明设计性能、确保一致性测试实验室中的结果成功等。
四、注意事项
1、定期校准：
- 为了确保测量精度，建议定期对PA1000进行校准。
- 校准过程中，应使用标准功率源、标准表和负载箱等校准设备，按照规定的步骤进行校准。
2、维护仪器：
- 在使用过程中，应注意保持仪器的清洁和干燥。
- 避免将仪器暴露在极端温度或湿度环境中。
3、正确操作：
- 在操作过程中，应遵循操作规程和指南。
- 避免对仪器进行非法操作或拆解。
