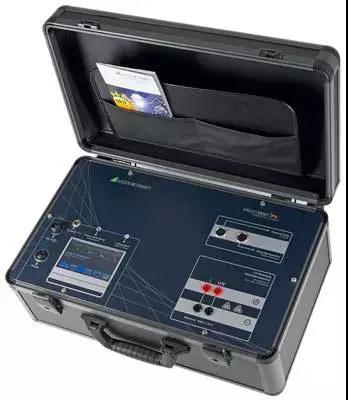

太阳能光伏测试仪PROFITEST PV
欧洲光伏检测的明星产品太阳能光伏测试仪PROFITEST PV。峰值功率测量仪器和电容负荷曲线跟踪器（测量）光伏组件和串高达1000V DC 20A DC 20千瓦校准参考传感器和外部负荷隔离开关测量光伏组件和串高达1000V DC I-U特性曲线。20a直流和20kw采集的I-U特性曲线台布测量电容负载具有较高的精度和稳定性。测量短路电流ISC开路电压UOC，太阳能电池瞬时峰值功率Pmax，串联电阻RS，反内并联RP瞬时值自动转换功能STC。
为什么使用容性负载测量是必要的?一方面，测量时间不能太慢（>1s），因为辐照度和组件温度变化的风险将直接影响测量结果。另外一方面,对光伏发电(组件,组串,阵列)的特征曲线的测量必须不能太快进行(高dV/dt)，光伏发电组件本身的容性/感性特性对测量结果会造成影响。
借助于专利技术，该仪器能够“只需一次测量，不需输入模块数据”，直接在现场确定峰值功率、内部串联电阻和内部并联电阻，然后在适合阳光下使用的高分辨率彩色图形触摸屏上显示。光伏系统中的故障排除以及系统质量的文件记录，在初始启动和后续测试过程中快速、经济地执行，无需长时间的学习曲线。
太阳能光伏测试仪PROFITEST PV使用和操作便携易用性强，测试的数值不但准确而且高速。靠前步连接，第二步按电源开机，第三步点击测试，得到测试数据出结果。工作结束。

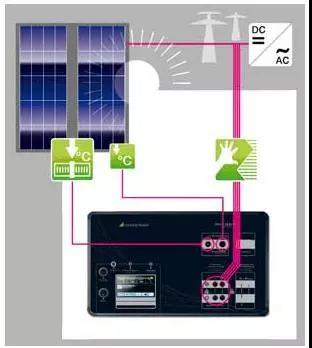

PROFiTEST PV测量示意图
■ 光伏组件和组串的I-U特征曲线测量, 较大1000 V DC,20 A DC 和20 KW
■ 容性负载测量技术,保证了测量的高精度和稳定性.
■ 测量主要参数包括短路电流Isc,开路电压Voc,瞬时峰值功率Peak Power,串联电阻Rs,并联电阻Rp 等
■ 自动把测量值转换到STC 条件下
■ 测量时间小于0.5s
■ 专利算法使得在评估光伏发电时无需知道组件生产厂家的参数规格
■ 专利算法可直接基于测量I-U特征曲线获得串联电阻R
■ 集成的客户数据库支持电脑软件和仪器之间进行双向数据交互
■ 集成的组件数据库支持电脑软件和仪器之间进行双向数据交互
■ 1000 V/32 A DC 负载断路器保证了高水平的内在安全
■ 功率和温度测量都是通过四线法来测量以确保很小误差结果
■ 温度独立通道测量确保测量的精度
■ 瞬时辐照度和温度数据都可以连续同步显示在界面上及时提供测量条件
■ 触摸屏操作
■ 内置可充电电池可供使用6 小时以上另有电源适配器充电
■ 标配软件用于曲线显示,数据评估和数据库管理
■ 支持电脑软件远程操作仪器测量,例如可以长时间记录数据
PROFITEST PV与其他品牌仪器的不同。专利算法可直接基于测量I-U特征曲线获得串联电阻Rs 串联电阻是制造组件材料的物理值,通常它是一个恒定值.例如, 晶硅大概是1Ω和薄膜组件大于2Ω. 串联电阻的测量可以由PROFiTEST PV来完成。只需要一次测量的I-U特征曲线就可以获得该电阻值, 基于该特征曲线,仪器可以自动获得串联电阻Rs，Ppk 和并联电阻。 我们还可以在软件中输入组件的规格数据,计算出串联电阻Rs。计算所得的Rs 可以与测量所得的值进行比较，如果测量值太高,接线必须要确认，是否有断开，腐蚀,连接错误等问题。
PROFITEST PV可用于光伏发电系统的故障诊断，并且可以生成系统质量评价文档。整个测试的实施执行是快速和高效的, 初始化电站和后续测试都可执行,不需要长期的学习曲线。这个简单而又有决定性的测试确保了客户的安全和为施工者消除了间接的成本。
这个简单而果断的测试确保了客户的安全，并消除了安装人员的间接成本。例如，测量的峰值功率也可用于确定峰值比。除此之外，所获得的特性曲线使得有可能得出关于被测模块或串的电气特性的进一步结论。因此，该测试仪也适用于研究和开发。
