有效量程在测试10mHz至20mHz的阻抗的日本菊水燃料电池用阻抗测试系统搭载适应燃料电池特性的启动与关闭的序列运行功能。工作电压1.5V～150V、0V～150V（与0V机型装配）搭载I-V特性、恒定电流特性、以及采用电流断路法、阻抗交流法获得科尔-科尔曲线图等各种试验模式，可提高电流和功率容量PLZ-4W系列中的相同机型并联运行。可与序列运行功能结合在一起实施燃料电池的循环试验，测试交流电流可在直流电流的0.1%～10%的范围内进行设定，搭载2D/3D的实时曲线描绘功能。可在维持测试交流电流的设定值的同时改变直流负载电流。可观察采用电流断路法时的电压、电流波形，搭载可利用PC执行与KFM2150屏幕操作完全相同的面板控制功能，可采用电流断路法测试IR，设有低电压保护标准装置，设有外部标准接口（RS232C、USB、LAN）

日本菊水燃料电池用阻抗测试系统概要

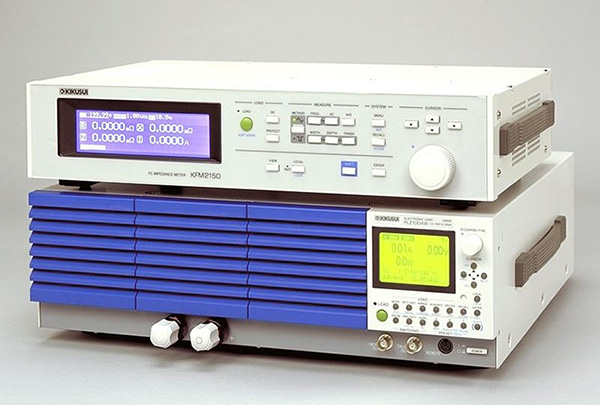

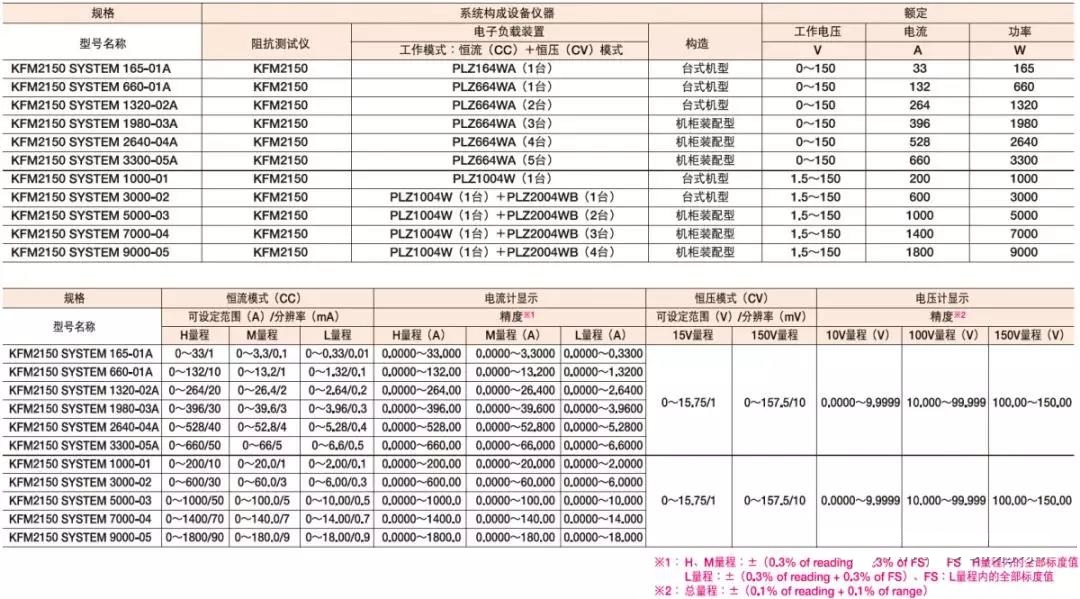

燃料电池用阻抗测试KFM2150可与本公司制造的电子负载装置PLZ-4W系列装配在一起，按照燃料电池的输出容量搭建阻抗测试系统。单节燃料电池可采用0V输入对应的电子负载装置所搭配的系统。不仅可采用电流阻抗法测试阻抗，并可采用电流断路法测试IR。利用随附的应用程序软件，可获得I-V特性、恒定电流特性、以及采用交流阻抗法时的科尔-科尔曲线图、电流断路法等各种数据。并搭载了可按照指定的时序完成各种试验的序列运行功能。

1、阻抗测试用配套软件----FCTester

使用FCTester，可由PC来控制KFM系统，实施有关燃料电池各种特性中的I-V特性、恒定电流特性、以及采用电流断路法、交流阻抗法获得科尔-科尔曲线图等各种试验。并可按照指定的时序完成各种试验。而且，与燃料电池用扫描仪KFM2151装配在一起，可依次交替地测试各个单节电池的阻抗。

搭载适应燃料电池特性的启动与关闭的序列运行功能

搭载I-V特性、恒定电流特性、以及采用电流断路法、阻抗交流法获得科尔-科尔曲线图等各种试验模式

可与序列运行功能结合在一起实施燃料电池的循环试验

搭载2D/3D的实时曲线描绘功能

可利用CSV存档文件（文本格式）输出试验结果数据

可观察采用电流断路法时的电压、电流波形

搭载可利用PC执行与KFM2150屏幕操作完全相同的面板控制功能

可与KFM2151扫描仪装配在一起测试各种单节电池阻抗

FCTester由ConfigurationTool、ConditionEditor、Executive组成。ConfigurationTool配置了燃料电池阻抗测试系统，用来配置靠前次测试或者改变系统配置

ConditionEditor创建编辑测试条件，总共可设定15页测试模式条件，每一页对应一种测试模式，也可设定每一页或者所有的循环次数

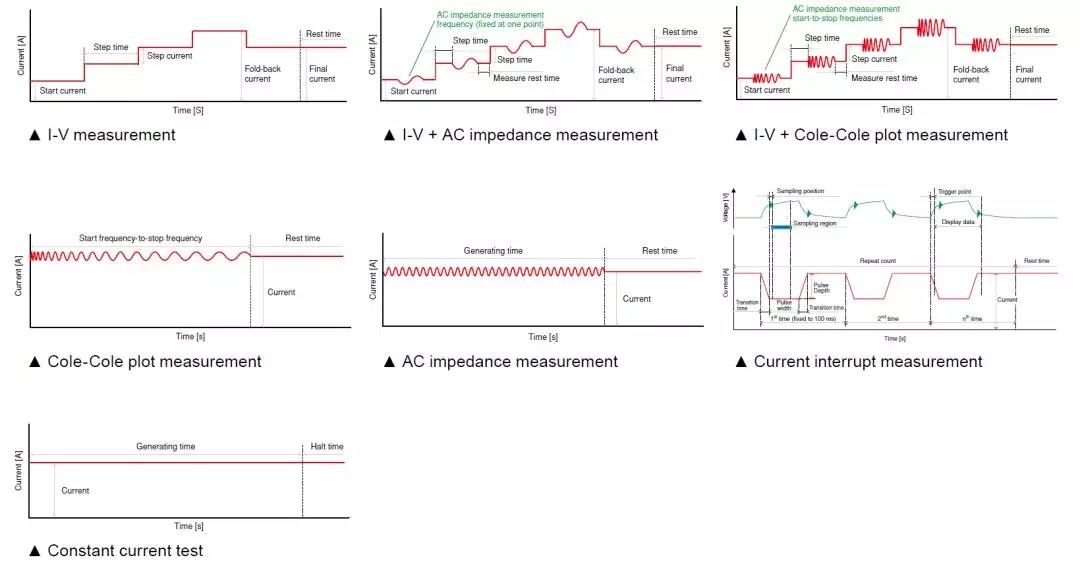

燃料电池用阻抗测试系统测试模式

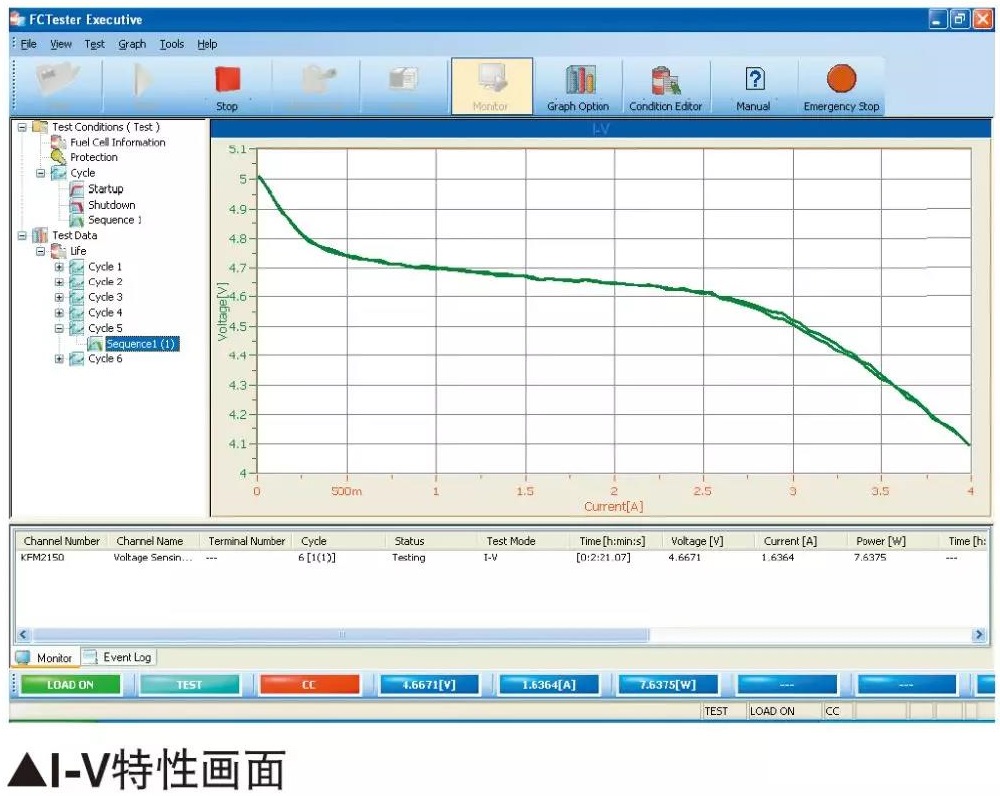

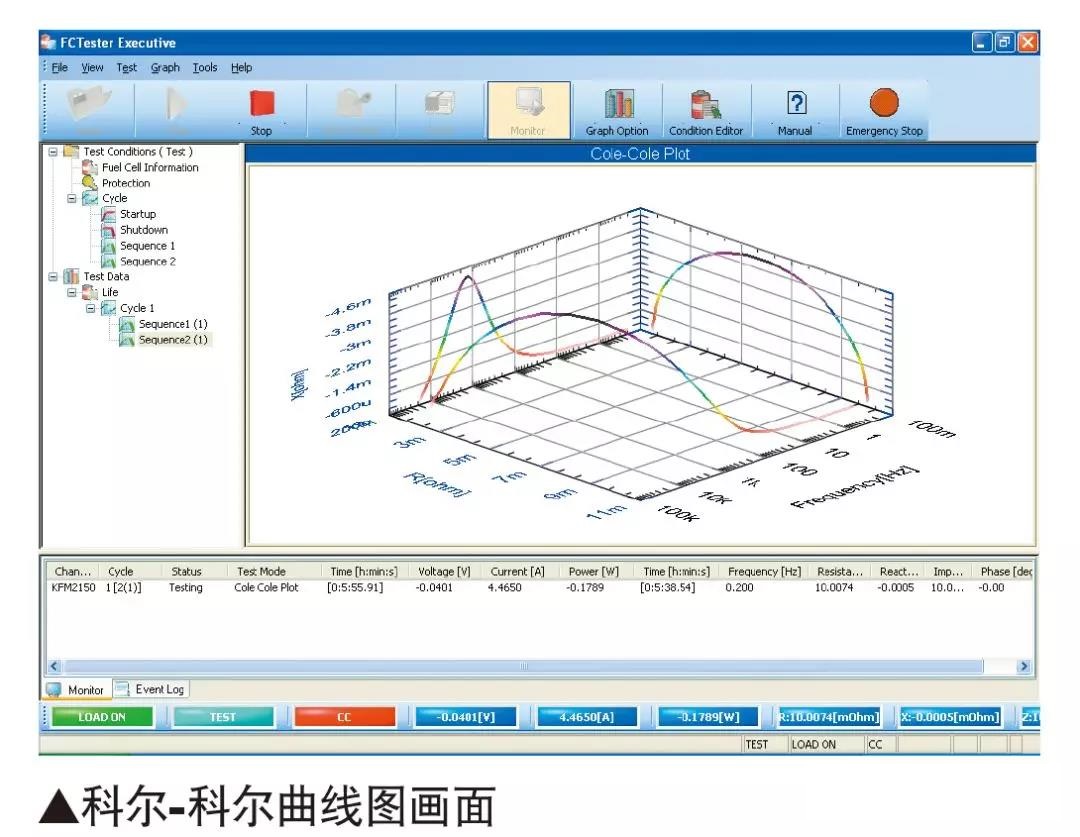

Executive。根据ConditionEditor创立的条件执行测试，在每次测量过程中模拟每次测量的开始和结束，可根据实时电压电流绘制图形。



2、燃料电池用配套扫描仪---KFM2151

燃料电池用扫描仪KFM2151是可以满足评价燃料电池电堆时必须对各单节进行监控要求的一种32通道扫描仪。为满足各种尺寸的电堆要求，可采用并联连接将其扩展到160通道。可消除配线连接的繁琐操作，将各单节配线一次性连接后，无需再次调整配线，可直接测试任意单节的电压、阻抗，具备改变通道分配端子的功能。在电压监控功能方面能够达到32通道/秒的扫描速度。可利用专用电缆连接，测试电输入电压不超过150V的阻抗，1台32通道输入，并联可扩展到160通道。

可改变通道分配端子，一次性完成连接，各通道均可设定OVP、UVP。可利用32通道/秒的扫描速度监控电压，电压监控可单独运行。

更多关于KFM2150系统的产品资料和燃料电池的测试方案请使用下方电话联系我们工作人员！
文章来源于日本菊水燃料电池用阻抗测试系统
