银飞告诉你提高AMETEK DC可编程电源直流电压摆率的技巧
DC可编程电源的转换速率是输出电压和输出电流变化的速率。 这一特性在许多应用中尤为重要,尤其是自动测试应用,因为电源达到编程电压或电流的速度越快,测试运行得越快。
电压转换速率大部分独立于被测连接器件(DUT)。 相反,这是电源滤波电容的一个功能。 为了改善纹波和噪声指标,DC可编程电源的输出滤波器使用大容量电容器,可存储大量能量。 这个滤波器的充放电时间主要决定电源的电压摆率。

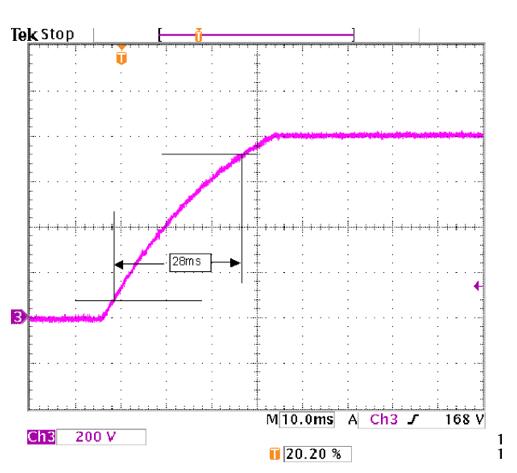

大多数AMETEK DC可编程电源的直流输出上升时间对于大多数应用来说足够快。 例如,Sorensen SG系列DC可编程电源的典型上升时间(满量程的5-95%)小于100毫秒,通常要小得多。 如下图所示,此SG800 DC可编程电源的上升时间仅为28 ms。
DC输出下降时间可能更成问题。下降时间不仅取决于电源的滤波器电路特性,还取决于DUT。如果被测件与电源电流容量相比吸收的电流相对较小,则输出电容器中存储的能量可能需要很多秒才能通过被测设备泄漏出去。
另一方面,如果被测器件的电源供电能力达到60%以上,被测器件就会瞬间耗散储存的能量,输出电压的下降时间也会相当短。尽管如此,在大多数情况下,直流输出下降时间将比直流输出上升时间慢两至三倍。
提高直流输出上升时间的一种方法是选择一个可编程电源,其较大直流电压输出比所需的高。例如,在测试汽车设备时,通常不会选择较大输出电压大于30 V的电源。
但是,如果上升时间有问题,则可能需要选择较大输出电压为60 V的可编程电源,但只能使用高达30 VDC的电源。原因是60V DC可编程电源的输出电容将比30V DC可编程电源的输出电容小得多,以使电源在两个电源的相同时间内从0 V上升到满量程。因此,当电源的较大输出电压为60 V时,输出电压将从0 V上升到30 V,比较大输出电压仅为30 V时快。
