Fluke Norma 6004+ 功率分析仪
Fluke6004 Portable Power Analyzer功率分析仪测量参数 有电压电流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因数、波形系数、基波成分、基波含量、谐波失真、谐波含量、谐波因数有功功率、无功功率、视在功率、功率因数、相移、效率、阻抗、电能、电量、频率、电机转速、扭矩、机械功率、机械能、 功能、求和功能等。 福禄克Norma 6004+功率分析仪标准配置 4个功率模块/1个电机模块 电机模块6 PIN转接头 5.7英寸TFT LCD 5000 mAh 锂电池 电源......
产品描述
Fluke6004 Portable Power Analyzer功率分析仪测量参数有电压电流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因数、波形系数、基波成分、基波含量、谐波失真、谐波含量、谐波因数有功功率、无功功率、视在功率、功率因数、相移、效率、阻抗、电能、电量、频率、电机转速、扭矩、机械功率、机械能、 功能、求和功能等。
福禄克Norma 6004+功率分析仪标准配置
4个功率模块/1个电机模块
电机模块6 PIN转接头
5.7英寸TFT LCD
5000 mAh 锂电池
电源适配器和电源线
电压测试导线套装(含鳄鱼夹)
电流测试导线套装(含鳄鱼夹)
USB(mini B)/RS 485接口
USB通讯线
Fluke Power Analyzer Software PC软件
彩色快速使用指南
出厂测试报告
便携软包
Fluke 6004+ Portable Power Analyzer功率分析仪优势
测量电压、电流、有功功率、无功功率、视在功率、功率因数和谐波及其相关值
以0.1%的测量精度和500kHz的带宽获得准确、精确的结果
几乎可以在任何地方进行精确的功率测量-高度便携式电池供电分析仪,重量仅为3.5kg,电池寿命长达10小时
Fluke Norma 6000系列功率分析仪: 一台可随身携带的功率分析仪。电力电子设备日益增加的现场应用提高了功率分析仪的便携式测试需求,对于从事太阳能,风能,电动汽车,电子制造业,研发和第三方实验室工作的测试工程师和服务技术人员,Fluke Norma 6000系列便携式功率分析仪提供了容易使用的手持式工具,用于测量功率、效率及谐波等以检测存在的问题。
Fluke Norma 6000系列功率分析仪: 一台可随身携带的功率分析仪。电力电子设备日益增加的现场应用提高了功率分析仪的便携式测试需求,对于从事太阳能,风能,电动汽车,电子制造业,研发和第三方实验室工作的测试工程师和服务技术人员,Fluke Norma 6000系列便携式功率分析仪提供了容易使用的手持式工具,用于测量功率、效率及谐波等以检测存在的问题。
Fluke Norma 6000系列便携式宽带精密功率分析仪为您提供了新台阶的自由度,无论您需要在实验室还是野外进行高精度功率测量。为便于携带而设计的重量轻,电池供电的Fluke 6000系列无需携带大型,易碎,昂贵的分析仪进入现场,允许您在几乎任何环境的负载下直接进行测量。通过直接在负载下测量,您可以发现设备在实际条件下是如何工作的,而不仅仅是在测试台上或实验室中,使用实际变量。
福禄克6004+功率分析仪
Fluke6003包括三个测量通道,每个通道都包含一个电压和电流输入,使其成为三相功率测量的理想选择之一。
Fluke6004包括四个测量通道,使其能够同时测量三相功率和直流功率,以便在实际条件下实时测量逆变器效率。

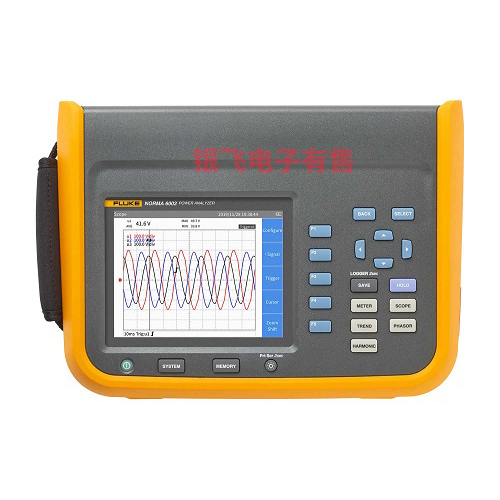

福禄克6003+和福禄克6004+功率分析仪
福禄克6003+和6004+型号都增加了测量机械参数的能力,如速度和扭矩(从单独的传感器),以发现各种典型工作模式下负载的电气-机械效率。
通过添加可选的测量附件,您甚至可以在直径高达52mm的导体上进行高达1500V DC和2000A AC+DC的测量。该仪器采用紧凑的电池供电设计,结合宽带频率响应,使得在不停用逆变器驱动系统、DC-AC和AC-DC功率转换系统以及电动机等难以接近的系统上进行测量变得比以往任何时候都更容易。在现场进行这些测量简化了故障排除和性能测量过程,同时又不牺牲正常运行时间,从而为您提供更准确的测试结果,使您能够发现负载是否按其应有的效率和效率运行。
高度便携,易于安装在只有9.6厘米厚的狭窄空间。
使用5000毫安时锂离子内部电池,在没有外部电源的情况下连续运行10小时。
测量III类1000V和IV类600V环境的安全额定值。
用3或4通道模型同时测量三相功率和直流输出功率,每个通道上有电压和电流输入。
使用Fluke 6003+和FLUKE6004+的输入和输出进行机械扭矩和速度测量。
精度为0.1%,带宽为500kHz,采样率为200ks/s,因此无论出现何种失真,您都可以依赖于所进行的功率转换系统测量。
USB和RS485接口,开放式通讯协议,便于系统集成,软件平台灵活。
结合两个分析仪,可同时测量多个电路,以实现更大的故障排除能力,可使用双分析仪同步配置为6或8个通道。
在主显示仪表上查看现场关键数据、波形、第100次谐波、矢量和趋势。确保高共模抑制,并允许根据使用电隔离通道的测量要求灵活配置。
用户可通过32GB的车载存储器连续记录100毫秒至1秒的测量速率。使用集成前面板或远程PC连接(USB或RS485)轻松进行现场设置。包括PC软件(福禄克功率分析仪软件)的在线测量、数据下载和分析。使用Fluke功率分析仪软件和本地USB或远程RS485连接对所连接的仪器进行完全远程控制。
Fluke Norma6000系列功率分析仪规格参数
型号 | |
NORMA 6003 | 3电压模块+3电流模块 |
NORMA 6003+ | 3电压模块+3电流模块 + 转速和扭矩模块 |
NORMA 6004 | 4电压模块+4电流模块 |
NORMA 6004+ | 4电压模块+4电流模块 + 转速和扭矩模块 |
采样率 | 200ksps |
尺寸(H*W* L) | 298mm x 215mm x 96mm |
显示屏 | 5.7 寸TFT LCD,640x480 |
电池 |
BP 291, 10.8V/5000mAh, 54Wh IEC 62133, UN38.3 工作时间: 6 小时 |
电气安全 |
IEC 61010-1: 污染等级 2 IEC 61010 -2-032: CAT IV 600V, CAT III 1000V |
电磁兼容性(EMC) |
IEC 61326-1: 工业环境 IEC 61326-2 -2 |
PC 软件 | Fluke Power Analyzer Software |
存储容量 | 32GB |
测量参数 | 电压电流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因数、波形系数、基波成分、基波含量、谐波失真、谐波含量、谐波因数有功功率、无功功率、视在功率、功率因数、相移、效率、阻抗、电能、电量、频率、电机转速、扭矩、机械功率、机械能、 功能、求和功能等 |
NORMA6004+电气技术指标
电压 | |
量程 | 10V,100V,1000V |
波峰因数 | CF=2 |
过载能力 | 10% 过载 |
带宽 | 500kHz |
共模抑制比 | 120 dB |
精度 | 0.1% ( 较优的 ) |
电流 | |
内置分流器测量 | |
量程 | 0.1A,1A,10A |
波峰因数 | CF=2 |
过载能力 | 10% 过载 |
BNC | |
量程 | 0.1V,1V,10V |
波峰因数 | CF=2 |
过载能力 | 10% 过载 |
精度 | 0.1% ( 较优的) |
机械 测量通道(转速和扭矩) | |
电压通道量程 | ±10V |
电压通道数 | 2 |
电压通道量程 | 0.1% 量程+ 0.1% 读数 |
脉冲通道数 | 3 |
脉冲高电平门限 | 2V(典型值) |
脉冲低电平门限 | 0.8V(典型值) |
高达脉冲频率 | 100kHz |
频率 | |
频率精度 | 0.05% 量程 + 0.05% 读数 |
谐波 | 100 次(50Hz/60Hz) |
Electrical Specifications | |
Voltage | |
Range | 10 V, 100 V, 1000 V |
Crest Factor | CF ≤ 2 |
Maximum Voltage | 10 % overload |
Input Impedance | 2M Ω/10pF (Typical) |
Temperature Coefficient | 0.05 * (Spec)/k |
Bandwidth | 1000V range: 500kHz; 100V range: 200 kHz; 10V range:100 kHz |
CMRR | 120 dB @ 50/60 Hz |
Accuracy (% reading + % range) | |||
Range | 1000 V | 100 V | 10 V |
DC | 0.1 + 0.1 | 0.1 + 0.1 | 0.1 + 0.2 |
AC (10Hz to 1kHz) | 0.1 + 0.1 | 0.1 + 0.1 | 0.1 + 0.2 |
AC (10kHz) | 5 + 0.5 | 5 + 0.5 | 5 + 0.5 |
Current | |||
Crest Factor | CF ≤ 2 | ||
Temperature Coefficient | 0.05 x (Spec)/k | ||
Overload capacity | 10 % overload | ||
CMRR | 120 dB @ 50/60 Hz | ||
Shunt (current input) | |||
Measuring Range | 0.1 A, 1 A, 10 A | ||
Input Impedance | 0.025 Ω (Typical) | ||
Bandwidth | 10 A range: 500 kHz; 1 A range: 200 kHz; 0.1 A range: 100 kHz | ||
BNC (voltage input) | |||
Range | 0.1 V, 1 V, 10 V | ||
Input Impedance | 100k Ω/100pF (Typical) | ||
Bandwidth | 10 V range: 500 kHz; 1 V range: 200 kHz; 0.1 V range: 100 kHz |
Accuracy (% reading + % range) | ||||||
Range | 10 A | 1 A | 0.1 A | 10 V | 1 V | 0.1 V |
DC | 0.1 + 0.2 | 0.1 + 0.5 | 0.1+2 | 0.1+0.1 | 0.1+0.2 | 0.1+1 |
AC (10Hz to 1kHz) | 0.1+0.1 | 0.1+0.2 | 0.1+1 | 0.1+0.1 | 0.1+0.1 | 0.1+0.5 |
AC (10kHz) | 5+1 | 5+1 | 5+1 | 5+1 | 5+1 | 5+1 |
Motor Module (Torque and Speed) | ||||||
Voltage Range | ± 10 V dc, 10 % overload | |||||
Voltage Channels | 2 | |||||
Input Impedance | 1.1M Ω (Typical) | |||||
Accuracy at dc | 0.1 % range + 0.1 % reading | |||||
Pulse Channels | 3 | |||||
Pulse Logic High Threshold | 2 V (Typical) | |||||
Pulse Logic Low Threshold | 0.8 V (Typical) | |||||
Maximum Pulse Frequency | 100 kHz | |||||
Motor Module (Torque and Speed) | ||||||
Frequency Accuracy | 0.05 % range + 0.05 % reading | |||||
Harmonics | 100 (50Hz/60Hz) | |||||
Calculation method | FFT/Interpolation |
