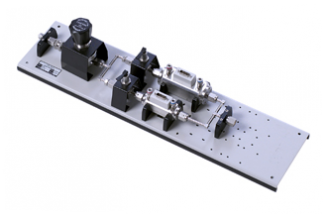

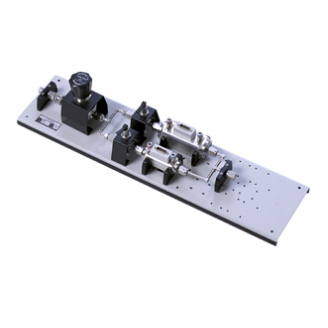

Fluke molstic-L 层流流量元件安装台
产品描述
针对 molbloc-L 质量流量元件
molstic molbloc 安装系统方便协助您实现 molbloc/molbox™ 的功能优势。molstics 为 molbloc 的实际安装问题提供了工程解决方案，用以连接供气、调节压力并连接受测设备。部件已集成在紧凑式设备总成之内，确保优化的 molbloc/molbox 性能
molstics 提供了快速连接口输入以方便与供气的连接。而后使用 2 微米（低流量时采用 0.5 微米）过滤器用于保护下游部件。随后，可变式调节器设定并调节出优化的 molbloc 上游压力，同时保护 molbox 变送器免于出现以外超压。调节器的调节范围可支持所有标准 molbloc 的工作压力范围：在 molbloc 前放置于下方的关闭阀能够关闭供气以便进行配置变更和/或系统漏气检测。
molbloc 支撑用的特殊吊架。在 molbloc 下游处有一套连接器与垫片，用于安装 MFC（质量流量控制器）、另一受测设备、或者可选的计量阀套件用于手动控制流量。
单通道 molstics 可用于配合单个 molblocs。双通道模式允许两个 molbloc 同时装配，从而在两个不同的 molbloc 范围内进行转换而无需更换硬件或利用 molbox1+ 的性能来平行运行两个 molbloc。
molstic 拥有低、中、高流量三种版本款式。低流量 molstic 使用了独特的高稳定性压力调节器并较大程度上减少了空隙体积。这需要有效利用 2E2-L 以及更低的 molbloc 并且可利用到 1E3-L 的 molbloc 尺寸。中流量 molstic 覆盖了从低流量 2E2-L 至 3E4-L 的所有 molbloc 范围。高流量 molstic 则要求使用 1E5-L (100 slm) molbloc 且仅支持 molbloc。
技术指标：
尺寸 |
A |
B |
C |
D |
E |
F |
|
单体，低流量 |
584 mm (22.99 in) | 26 mm (1.02 in) | 687.3 mm (27.06 in) | 60mm (2.36 in) | 19mm (0.75 in) |
6.40 mm(0.252 in) 插装孔，4 PL |
|
双体，中流量 |
690 mm (27.17 in) | 20 mm (0.79 in) | 752.4 mm (29.62 in) | 144 mm (5.67 in) | 19mm (0.75 in) | 6.40 mm (0.252 in) 插装孔，4 PL |
|
单体，高流量 |
690 mm (27.17 in) | 20 mm (0.79 in) | 787.7 mm (31.01 in) | 60mm (2.36 in) | 19mm (0.75 in) | 6.40 mm (0.252 in) 插装孔，4 PL |
| 配件 | 描述 |
|---|---|
| 计量阀低流量 molstic |
安装于 molbloc 的 molstic 出口用于手动流量控制 |
| 计量阀中/高流量 molstic |
安装于 molbloc 的 molstic 出口用于手动流量控制 |
| T 型件，双中型 molstic 出口 |
在出口端连接两个同样尺寸的 molblocs |
| T 型件，出口，lrg/sm 用于双中型 molstic |
在出口端连接大号与小号 molblocs |
