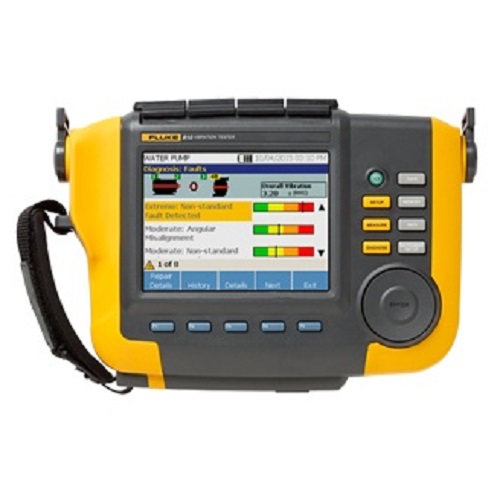

Fluke810振动诊断分析仪详细的频谱分析图表显示和输出诊断结果报告，让使用者可以判断振动的数据质量并锁定故障发生的地方，缩小问题发生的可能的范围，Fluke810测振仪是可以随身携带的振动诊断专家。Fluke810采用振动测试方法来控制非计划的停产，能有效防止问题反复发生，可以设置维修优先级，而且还能对资源进行管理。新型Fluke810测振仪可帮助使用者排查和诊断常见机械问题并排列维修优先顺序，无需任何以前机器运行的历史记录，将功能强大的诊断引擎与简单的分步流程结合在一起。

能通过振动测试办法，控制计划外停机、防止重复性问题、设置维修的优先顺序以及管理您的资源。

良好的诊断技术满足迫在眉睫的需求
Fluke-810振动测试仪是较为先进的故障诊断工具，可满足机械维护人员迫在眉睫的需求。良好的诊断技术，可帮助您快速识别机械问题并确定优先顺序，让您掌握振动分析师的专业技术。

您的工厂、团队和工作令您感到自豪。您的技术让工作正常运行，但有时都没有足够的时间或资源来赶上工作进度，更别说主动进行机械维护。Fluke810测振仪将功能强大的诊断引擎与简单的分步流程结合在一起，Fluke-810振动测试仪无需参考测量历史记录，Fluke-810振动测试仪在靠前次测量时即可针对特定的机器故障及其严重程度进行报告，从而让您领先一步。Fluke-810振动测试仪总体振动测量和频谱图让技术人员能够迅速评估机器总体运行状况，而增强的报告和切实可行的建议给予您解决关键问题首先需要的信心。

功能和优点

• Fluke-810振动测试仪对常见机械故障（轴承、失中、不平衡、松动）实现板载识别和定位，使维护工作专注于故障根源，减少计划外停机
• 通过总体振动等级，您可以直接从诊断屏幕快速评估机器总体运行状况
• 严重程度标尺具有四个严重性等级，帮助您确定维护工作的优先顺序
• Fluke-810振动测试仪为技术人员提供正确的维修措施建议
• 详细的诊断报告和频谱图，帮助确认数据质量，并缩小故障根源的范围
• 板载关联敏感度，有助于为新用户提供实时提示和指导
• 机器速度配置灵活，能够测试广泛的资产，包括皮带传动、齿轮箱及锥齿轮
• 2 GB 可扩展板载存储器为存储机器数据提供了足够空间
• 自检功能确保性能良好和工作时间更长
• 激光转速计可以准确地测量机器运行速度，从而提高诊断的精确度
• 三轴加速度计的测量时间比单轴加速度计减少 2/3
• Viewer PC 软件扩展了数据存储和跟踪容量
•

使用 Fluke 810 测振仪可以：

• 诊断故障设备和理解故障根源
• 在计划性维护前、后检查设备，以及确认维修效果
• 调试新设备并确保正确安装
• 提供可量化的设备状态依据，并推动维修或更换的投资
• 制定优先顺序并安排维修活动，更高效地工作
• 先于设备故障发生之前预测故障，并控制备件库存
• 培训新的或经验不足的技术人员并在团队中建立信任和培养技能

全新的 Fluke 810 可通过以下三个简单步骤，帮助您查找和诊断常见的机械问题并确定维修的优先顺序：

振动测试从未如此简单过
Fluke 810 询问一些已知的基本机器信息。板载信息功能提供现场提示，让您像专家一样进行设置和测量。Fluke 810 非常容易与您的维修程序融为一体。利用 Fluke 810 快速诊断故障或监测机器状态。不必再猜测机器的状况。需按一下按钮，Fluke 810 即可判断故障根源、位置以及严重程度。立即修复。

技术指标

诊断技术参数
标准故障	不平衡、松动、不对中和轴承故障
振动诊断仪可以分析	电机、风机、鼓风机、皮带和链传动机构、变速箱、联轴器、离心泵、活塞泵、滑片泵、旋桨泵、螺杆泵、螺纹/齿轮/凸轮旋转泵、活塞式压缩机、离心式压缩机、螺旋式压缩机、直驱设备、主轴
振动诊断仪/振动分析仪转速范围	200 rpm to 12000 rpm
详细诊断内容	易懂的结论、故障严重性（轻微、中等、严重、极严重）、维修详情、特征谱峰、频谱

电气技术参数
量程变换	自动
A/D 转换器	4 通道，24 位
可用带宽	2 Hz 至 20 kHz
抽样	51.2 Hz
数字信号处理功能	自动配置的抗混叠滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均
振动诊断仪采样率	2.5 kHz 至 50 kHz
动态范围	128 dB
信噪比	100 dB
FFT 分辨率	800 线
频谱窗口	汉宁窗 (Hanning)
频率单位	Hz, orders, cpm
幅值单位	in/s，mm/s，VdB（美国），VdB*（欧洲）
非易失性存储器	SD 微型存储卡，2 GB 内存 + 用户扩展存储槽（用于附加存储）

一般技术参数
振动诊断仪尺寸（高 x 深 x 宽）	18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in)
振动诊断仪重量（包括电池）	1.9 kg (4.2 lb)
显示屏	¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight
输入/输出连接	三轴传感器连接: 4 针 M12 连接器 单轴传感器连接: BNC 连接器 转速计连接: 微型 DIN 6 针连接器 PC 连接: 微型 "B"USB (2.0) 连接器
振动诊断仪电池	电池类型: 锂离子电池，14.8 V, 2.55 Ah 电池充电时间: 3 小时 电池放电时间: 8 小时（正常条件下）
交流适配器	输入电压: 100 Vac 至 240 Vac 输入频率: 50/60 Hz
操作系统	WinCE 6.0 Core
支持的语言	英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语
保修期	3 年

环境参数
振动诊断仪工作温度	0 °C 至 50 °C (32 °F 至 122 °F)
储存温度	-20 °C 至 60 °C (-4 °F 至 140 °F)
振动诊断仪工作湿度	10 % 至 95 % RH（无冷凝）
机构认证	CHINA RoHS, CSA, CE, C TICK, WEEE
电磁兼容性	EN 61326-1:2006，EN 61010:1:2001 第 2 版.

传感器技术参数
传感器类型	加速度计
灵敏度	100 mV/g (± 5 %, 25 °C)
加速度范围	80 g 峰值
幅度非线性度	1 %
频率响应	Z: 2 - 7,000 Hz ± 3dB X, Y: 2 - 5,000 Hz ± 3dB
电源要求 (IEPE)	18 V dc 至 30 V dc, 2 mA 至 10 mA
偏置输出电压	12 V dc
接地	外壳接地
传感元件设计	PZT 陶瓷/剪切式
外壳材料	316L 不锈钢
安装	10-32 内六角头螺丝，2 极稀土磁体（48 磅拉力）
输出连接器	4 针，M122
匹配	M12 - F4D
非易失性存储器	TEDS 1451.4 兼容
振动限值	500 g 峰值k
冲击限值	5000 g 峰值
电磁灵敏度，等效 g	100 μg/高斯
密封	气密密封
温度范围	-50 °C 至 120 °C (-58 °F 至 248 °F) ± 7 %
保修期	一年

转速计技术参数
尺寸（深x宽）	2.86 cm x 12.19 cm (1.125 in x 4.80 in)
重量	96 g (3.4 oz)，包括电缆
电源	由 810 振动诊断仪供电
检测	Class 2 激光二极管
范围	6.0 to 99,999 rpm
准确度	6.0 to 5999.9 rpm: ± 0.01 % 和 ± 1 字 5999.9 to 99999 rpm: ± 0.05 % 和 ± 1 字
分辨率	0.1 rpm
有效范围	1 cm 至 100 cm (0.4 in 至 39.27 in)
响应时间	1 second (> 60 rpm)
控制	测量 on/off 透明按钮
接口	6 针 Mini DIN
电缆长度	50 cm (19.586 in)
保修期	一年
转速计附件	反光带: 1.5 cm x 52.5 cm (0.59 in × 20.67 in)

Viewer PC 软件
很低硬件要求	1 GB RAM
操作系统要求	Windows XP, Vista

振动诊断仪型号

型号名称	描述
FLUKE-810	振动诊断仪 振动诊断仪包括:  带诊断功能的振动诊断仪 三轴加速度计、磁铁安装座、带胶粘剂的安装垫套件、加速度计快速断开电缆 激光转速计和储存兜 带电缆和适配器的智能型电池 背带和可调手带 Viewer PC 软件 微型 USB 至 USB 电缆 入门指南、带图示的快速参考指南、用户手册光盘 携带包

Other Accessories
810S	传感器
810SMP	传感器安装垫
810SMM	传感器磁铁安装座
810QDC	快速断开电缆
810T	转速计

电池|充电器和适配器：SBP810智能型电池
机套和挂件：C1600带轮的万用表和附件仪器箱

Fluke810振动诊断分析仪能防止重复性问题,振动测试办法，控制计划外停机、优先设置维修的顺序以及管理您的资源。可通过Fluke810测振仪来识别和找到很常见的机械故障（轴承、未对准、不平衡、松动），帮助维护工作集中重点去查找故障|损耗发生的根本性原因，从而提前预判断意外计划停产的原因。
