FlukeADCS-601大气数据测试仪
产品描述

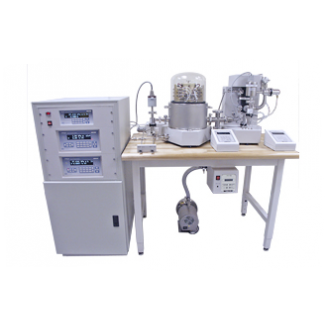

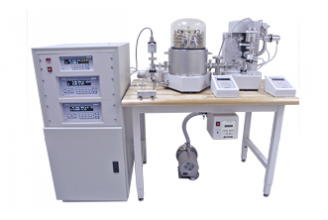

ADCS-601大气数据测试仪分为两个部分：工作平台和控制柜。工作平台上台上安装有 PG7601 、 FPG8601以及真空泵；控制柜内包括PPC3压力控制器、RPM4 参考压力监测仪和供气控制装置。ADCS-601通过运行 ADCS Tools 软件，实现全自动的操作。银飞作为专业仪器仪表供应商为用户提供校验仪测试配套方案。
图片与参数
|
技术指标 |
|
| 电源要求 |
仪器（交流 1） 100 到 240 V 交流电，50/60 Hz，240 W 较大功耗 保险丝：250VT 10A
参考真空泵 (AC2)
实用泵 (AC3) |
| 压力供应要求 |
驱动空气 0.7 到 1 MPa（100 到 150 psi）
测试气体 |
| 操作温度范围 | 20 ºC 到 26 ºC |
| 重量 |
参考工作台 约为 173 kg（380 磅）（安装了涡轮泵和控制器）
控制箱
实用泵和粗选真空泵 |
| 尺寸 |
参考工作台 145 cm 高 x 122 cm 宽 x 76 cm 深 (57 inx 48 inx 30 in）
控制箱 |
| 压力量程 |
全部 1 到 380 kPa（0.3 到 120 inHg）
PG7601
FPG8601 |
| 操作介质 | 氮气或空气 |
| 压力管接头 |
TEST(+) 端口 快速连接器 (1/4 inNUPRO® SS-QC4-B1-400)
TEST(-) 端口 |
| CE 认证证书 | 提供，必须指定 |
PG7601 活塞式压力计的技术指标
环境和活塞套筒的条件测量 |
|
| 温度 |
量程 环境：0 °C 到 40 °C 活塞套筒模块：0 °C 到 40 °C 分辨率 环境：0.1 活塞套筒模块：0.01 测量不确定度 环境：± 1 活塞套筒模块：± 0.1 |
| 大气压力 |
量程 70 kPa 到 110 kPa 分辨率 10 Pa 测量不确定度 ±140 Pa |
| 相对湿度 |
量程 5 到 95% 相对湿度 分辨率 1% 相对湿度 测量不确定度 ±10% 相对湿度 |
| 活塞位置 |
量程 ± 4.5 mm 分辨率 0.1 Mm 测量不确定度 ±0.2 mm |
| 活塞旋转（速率和减速度） |
量程 2 到 99 rpm 分辨率 1 rpm |
| 参考真空 |
使用机载测量仪表 量程 0 到 20 Pa 分辨率 0.01 Pa 测量不确定度 ±0.1 Pa 或读数的 10%，以较大者为准
使用外部的电容薄膜真空计 |
活塞套筒模块：PC-7100/7600-10 |
|
| 标称的压力质量比 | 10 kPa/kg |
| 操作 | 气动，气体润滑 |
| 活塞材质 | 碳化钨 |
| 缸体材质 | 碳化钨 |
| 标称直径 | 35 mm |
| 标称面积 | 1000 mm2 |
| 安装系统 | 正自由变形 |
| 典型下降速率 | 0.1 mm/分钟 |
| 活塞组件标称质量 | 0.5 kg |
质量设定：质量 > 50g |
|
| 材料 | 304L 非磁性不锈钢 |
| 磨光 | 电抛光 |
| 测得值的不确定度 | ± 5 ppm 或 1 mg，以较大者为准 |
FPG8601一般技术指标参数
环境和活塞套筒的条件测量 |
|
| 温度 |
润滑气体 范围：0 °C 到 40 °C 分辨率：0.1 °C 准确度：± 0.2 °C
活塞套筒 |
| 相对湿度 |
范围：5 到 95% 相对湿度 分辨率：1% 相对湿度 准确度：± 10% 相对湿度 |
| 真空 |
范围：13.3 Pa（100 毫托） 分辨率：0.001 Pa（0.01 毫托） 准确度：± 0.06 Pa（0.45 毫托） |
| 环境及润滑压力传感器 |
范围：200 kPa 分辨率：1 Pa 准确度：± 0.1 kPa |
压力测量及控制技术指标参数
10 到 380 kPa，PG7601 和 PPC3-700K |
|
| 灵敏性¹ | 0.01 Pa + 0.5 ppm |
| 精密度² | ±(0.01 Pa + 2 ppm) |
| 测量不确定度³ | 请参见活塞套筒校准报告和技术说明 7920TN01 的当前修订版。 |
| 控制设定点增量 | 1 kPa |
| 设定压力的稳定性 | ±1 Pa |
| 典型控制设定点时间 | 60 到 180 秒 |
¹ 灵敏性：在输出中可检测到的很小输入变化。
² 精密度：线性、迟滞性、重复性的组合。
³ 测量不确定度：施加压力的真实值与指示压力的较大偏差，包括所有遵循 ISO“测量中不确定度的表示法指南”进行结合与扩展 (k = 2) 的不确定度来源。
1 到 15 kPa，FPG8601 和 PPC3-100K |
|
| 分辨率¹ | 0.01 Pa |
| 精密度² | ±(2 ppm + 50 mPa) |
| 测量不确定度³ | 读数的 ±0.008% 或 0.3 Pa (0.0001 inHg)，以较大者为准 |
| 控制设定点增量 | 1 Pa |
| 设定压力的稳定性 | ±1 Pa (0.0003 inHg) |
| 典型控制设定点时间 | 60 到 180 秒 |
¹ 分辨率：很小显示增量。
² 精密度：线性、迟滞性、重复性的组合。
³ 测量不确定度：施加压力的真实值与指示压力的较大偏差，遵循 ISO“测量不确定度表示法指南”，包括所有组合与扩展 (k = 2) 的不确定度来源。注释：指定给 ADCS-601大气数据测试仪中所用 FPG8601 的不确定度是相对于标准 FPG8601 仪器进行扩展的，以允许由 PG7601 进行的验证，以及未限定的重新校准周期。请参见第 7.2.3 节和技术说明 2090TN05。
型号与描述：
| 型号 | 描述 |
|---|---|
| ADCS-601 |
空气数据校准标准 |
