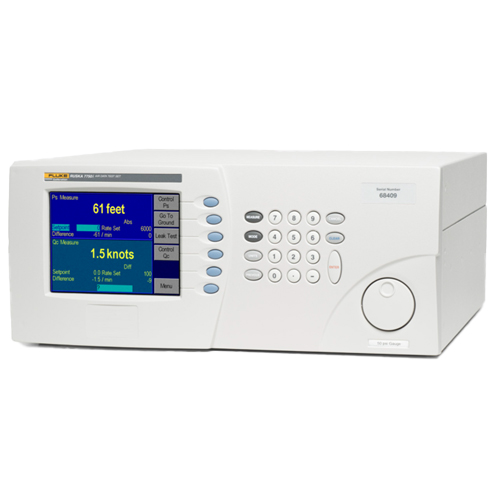

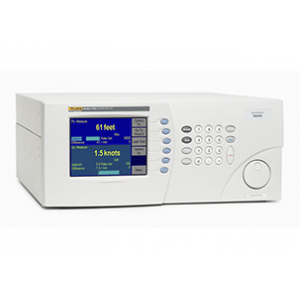

Fluke7750i大气数据测试仪
产品描述
AeroCal 7750i大气数据测试系统采用专利的石英波登管传感器，具备精度高与稳定性好的特点。可用于校准高度、空速、爬升速率、马赫数、发动机压缩比、大气数据计算机等所有大气数据参数。能满足RVSM要求。便于构建自动测试系统（ATE）。能模拟上一代6610，不必重新编写软件。
特点：
- 准确度高，与 RVSM 兼容。
- 准确度达2ft，0.03Knots。
- 真正的差压传感器用于空速测试（Qc）。
- 一年校准周期。
- 自动清零功能。
- 泄漏测试。
- 多种Ps和Qc量程可选。
自动返回地面
通过返回地面命令，7750i可安全的将压力调至当前本地大气压。用户随后可以安全的拆卸被测设备，从而避免潜在的压力瞬变或波动
被测设备的保护
为了保护被测设备，操作人员可以设定高度、空速爬升速率、马赫数上下限
自动补偿容积
7750i可以自动调整控制器外部容积从5到60立方英寸。对于器件生产厂商来说，一次可同时测试多台设备。
自动清零
诸如其他仪器一样，定期清零会更大的提高仪表的性能。现在这项工作只需按一个键或者通过计算机控制就可以自动完成。AeroCal7750i集成了板载真空传感器，无须外接真空传感器。此外，一台真空泵就可以满足7750i的需求。
技术指标：
技术指标 |
|
| 自动归零 | 选中归零指令后，7750i 将会可靠地将压力控制到当前、当地的气压。用户可在随后直接断开被检设备 (DUT)，而不会使灵敏度仪器面临潜在的瞬时压力或冲击的风险。 |
| 漏泄测试模式 | 提供独立模式，可在开始实际校准前进行漏泄检查。 |
| 保护被检设备 |
为了保护 DUT，操作人员可以为以下内容的上限和下限设置编写程序：
|
| 自动容量特性 | 7750i 可自动将控制器调节至 5 至 60 立方英寸（80 至 1000 cc）的外部容量范围。这可以为被检系统的配置以及待检飞机和零件的类型提供很大的灵活性。零件制造商可在单个歧管上对多个设备同时进行测试。 |
| 自动调零 | 与任何仪器一样，建议进行定期调零以达到高达性能。目前，此任务已实现自动化，通过按下按钮或者在 PC 界面上操作即可执行。7750i 采用了板载真空传感器，无需独立或外部真空仪表或传感器。此外，仅需一个真空泵即可操作 7750i ADTS 并对其进行调零。使用指定真空泵可在 30 至 45 分钟内完成调零。 |
| 航空电子设备和压力装置 | 型号 7750i 可显示常见的航空电子设备单位，包括表示海拔的英尺和米、表示校准气流速度的节、km/小时和马赫，以及显示每分钟相应速率的各种单位。此外，还可显示压力单位。 |
模式 |
|
| 精确度 |
满量程的 25% 至 100%：低于 25% 满量程的读数的 0.005%：25% 满量程的 0.005%
精度定义为整个工作温度范围内线性、可重复性和迟滞性的组合效应。部分制造商使用“准确度”这一术语替代“精度”，这两者的意思相同。 |
| 稳定性 |
绝对 超过 3 个月：每 3 个月为读数的 0.0019% 超过 1 年：每年为读数的 0.0075%
差 |
| 真空传感器调零 |
绝对 0.001% 满量程
差 |
| 控制稳定性 |
绝对 100 mTorr 时为 ± 10 mTorr (1.33 Pa)
差 |
| 控制下限 |
绝对 0.3 in Hg abs. (10 mbar a)
差 要求真空泵控制 0 psig，也可使用通风模式达到 0 psig。 |
| 零位漂移 |
绝对 < 0.004% 满量程/24 小时
差 |
| 上升速度 |
绝对 0 至 50,000 英尺/分钟
差 |
| 上升速度公差 |
绝对 建议值的 1% 至 50,000 英尺
差 |
| 标准负荷容量 |
绝对 5 至 60 英尺（80 至 1,000 cc）
差 |
| 马赫 |
绝对 不适用
差 可设定限值，防止马赫数过高。 |
| 总不确定度（航空设备） |
绝对 32 in Hg a 海平面 ± 2 英尺 30,000 ± 2 英尺 60,000 ± 7 英尺
40 in Hg a 差
32 in Hg D
68 in Hg D |
| 总不确定度（工程设备） |
绝对
32 in Hg a
40 in Hg a 差
32 in Hg D
68 in Hg D |
适用于固定翼或旋翼飞机的高性能 |
|
| 虽然提供的标准配置是 32 in Hg 的 Ps 范围和 68 in Hg 的 Qc 范围，但我们也可以提供自定义范围。例如，对于旋翼飞机的专用测试，可提供 32 in Hg 的 Qc 范围，以提高其在较低气流速度范围内的性能。有关其他自定义范围的信息，请向工厂咨询。 | |
| 7750i-802 |
范围 Ps：32 Qc：68 |
| 77508-803 |
范围 Ps：40 Qc：68 |
| 7750i-804 |
范围 Ps：32 Qc：32 |
| 7750i-805 |
范围 Ps：40 Qc：32 |
显示屏幕 |
|
| 显示屏幕 | TFT 有源矩阵彩色，6.4 英寸 |
| 显示分辨率 | 1 英尺、0.1 m、0.1 kn/小时、0.00001 马赫 |
| 单位 |
海拔：英尺、米 气流速度：节、km/小时、马赫 压力：工程设备：0 °C 和 60 °F 时的 inHg、kPa、bar、psi，4 °C 和 25 °C 时的 inH2O、kg/cm2，0 °C 时的 mmHg，0 °C 时的 cmHg 和 4 °C 时的 cmH2O，以及用户定义的四个线性测量单位。 航空设备：英尺、米、节、km/小时和马赫 |
控制 |
|
|
速率控制指示器 RoC_通过以上所有单位表示的上升速率 RtAS_通过节或 km/小时表示的气流速度 |
|
| 总不确定度表示 | 2 西格玛 |
| Ps/32 inHg 满量程 | 0.0091% 读数和 0.0008 inHg 的 RSS |
| Ps/40 inHg 满量程 | 0.0091% 读数和 0.0009 inHg 的 RSS |
| Qc/32 inHg 满量程 | 0.0091% 读数和 0.0007 inHg 的 RSS |
| Qc/68 inHg 满量程 | 0.0091% 读数和 0.0012 inHg 的 RSS |
选件 |
|
| 选件 |
|
常规信息 |
|
| 电力 | 90 V 至 260 V 交流，50 至 400 Hz，较大功率 150 W |
| 温度 |
预热时间：3 小时 工作温度：18 °C 至 36 °C（64 至 97 °F） 储存温度：- 20 °C 至 70 °C（- 4 °F 至 158 °F） |
| 湿度 |
工作湿度：20% 至 75% RH，非凝结 储存湿度：5% 至 95%，非凝结 |
| 压力介质 | 高纯度氮气或干燥洁净的空气 |
| 校准 | 建议间隔为一年。建议使用型号 2468 皮托管静态气体活塞压力计等基准。 |
| 数字接口 |
IEEE-488.2 RS232 型号 6610 仿真模式 SCPI 语法 |
| 气动连接 | 所有端口均为 1/4 in FNPT 为 AN6 和 AN4 提供的适配器 |
| 重量和尺寸（高 x 宽 x 深） |
重量：45 磅 (20 kg) 尺寸：7 in x 16.5 in x 19 in (17.8 cm x 41.9 cm x 48.3 cm) |
| 供应压力 | 60 psi +/- 5 psi (4 bar +/- 0.5 bar) |
| 供应真空 |
很小为 50 升/分钟，带自动通风阀。 极限真空小于 1 mtorr |
| 型号 | 描述 |
|---|---|
| 7750i |
大气数据测试系统 |
