Fluke 789/787B ProcessMeter是一款由电池供电的手持式过程万用表，该测试工具用于测量电气参数，并能提供稳定或斜坡电流来测试工艺仪表。789 增加了 24 V 回路电源。它具备数字万用表的全部功能，并可以输出电流。若仪表有损坏或缺少任何部件，请立即与采购处联系。 Fluke 789 ProcessMeter 紧凑型数字万用表和毫安回路校准器解决方案，内置 24v 回路电源的全功能 mA 回路校准器，快速轻松地对控制回路的每个部分进行故障排除，大而明亮的双测量显示屏。 F......
产品描述
Fluke 789/787B ProcessMeter是一款由电池供电的手持式过程万用表，该测试工具用于测量电气参数，并能提供稳定或斜坡电流来测试工艺仪表。789 增加了 24 V 回路电源。它具备数字万用表的全部功能，并可以输出电流。若仪表有损坏或缺少任何部件，请立即与采购处联系。Fluke 789 ProcessMeter紧凑型数字万用表和毫安回路校准器解决方案，内置 24v 回路电源的全功能 mA 回路校准器，快速轻松地对控制回路的每个部分进行故障排除，大而明亮的双测量显示屏。
Fluke 789 ProcessMeter 是电工和仪表专业人士的终极故障排除工具。它将全功能回路校准器的功能与 CAT III 1000 V、CAT IV 600 V 安全等级数字万用表的功率以及 Fluke Connect 连接的无线功能与可选的 IR3000FC 模块相结合。789 有一个大型双显示屏，具有两级背光和外部可拆装的保险丝和电池，便于更换。其内置的可选 250 欧姆 HART® 电阻器无需携带单独的电阻器。
789 还具有内置 24 伏回路电源，这减少了在进行离线发射机测试时携带单独电源的需要。您还可以添加 Fluke Connect™ 移动应用程序的无线数据记录功能，以无线方式将数据记录到您的智能手机并从远程位置查看。
*需要 Fluke IR3000FC 模块（不包括在内）。并非所有型号在所有国家/地区均有售。请咨询您当地的销售。
携带更少，做更多：789 提供所有标准 DMM 功能，包括高达 20 kHz 的频率测量、很小/很大/平均/保持/相对模式，以及二极管测试和连续性蜂鸣器。将其与对循环的每个部分进行故障排除的能力相结合。
测量、输出、模拟 4-20 毫安信号、测量电阻、测量功率、为回路提供功率并为回路提供 250 欧姆电阻。789 包括 SpanCheck；0% 和 100% 按钮可在 4 和 20 mA 源之间切换，同时显示屏可以同时显示 mA 和刻度读数的百分比，以便更快地进行故障排除。它还提供 1200 欧姆的 mA 源驱动能力。
测量、输出、模拟 4-20 毫安信号、测量电阻、测量功率、为回路提供功率并为回路提供 250 欧姆电阻。789 包括 SpanCheck；0% 和 100% 按钮可在 4 和 20 mA 源之间切换，同时显示屏可以同时显示 mA 和刻度读数的百分比，以便更快地进行故障排除。它还提供 1200 欧姆的 mA 源驱动能力。
准确性很高。测试仪ProcessMeter提供手动步进、100%、25%、粗调、精细以及自动步进和自动斜坡。它还提供 0.1% 的直流电压精度和 0.05% 的直流电流精度。
Fluke 789 ProcessMeter测试注意事项
• 测量电阻、连通性、电容或二极管接之前，先断开电源并让所有高压电容器放电。
• 测量电流时，先断开电路电源，再将产品接入电路中。将产品与电路串联连接。
• 请勿使用 HOLD（保持）功能测量未知电位。开启 HOLD（保持）后，在测量到不同电位时显示屏不会发生改变。
- 24 V 回路电源
- 双显示大屏幕
- 增强的背光，2 级亮度可调
- mA 输出功能下提供 1200 ohm 的驱动能力
- 带回路电源的HART模式，内置 250 ohm 电阻器
- 0% 和 100 % 按钮可在 4 和 20 mA 输出之间进行切换，方便快速满度检查
- 电池舱门方便更换电池
测量电气参数
正确测量步骤是：
1. 将测试导线插入适当的插孔。
2. 将旋转功能开关设置为所需功能。
3. 用探头测试被测点。
4. 查看 LCD 显示屏上的结果。
输入阻抗
对于电压测量功能，输入阻抗是 10 MΩ。
量程
量程决定了仪表可以测量的很高值和分辨率。仪表的大部分测试功能有一个以上的量程（参见“技术指标”）。
确保选择正确的量程：
• 若量程太低，显示会出现 OL （过载）。
• 若量程太高，仪表将不会显示其很精确的测量。
仪表一般会自动选择很低的量程来测量输入信号（屏幕上出现 Auto Range）。按R锁定量程。每次按R一下，仪表会选择下一个更高的量程。达到很高量程后，会转回很低量程。
如果您已锁定量程却改用另一种测试功能，或者您按住R一秒钟，仪表都会恢复到自动量程。
测试二极管
测试单独的二极管：
1. 将红色测试导线插入V 插口并将黑色测试导线插入 COM 插口。
2. 将旋转功能开关设定在V。
3. 按下 J（蓝色），显示屏上会显示D符号。
4. 将红色探头接到二极管的阳极而黑色探头接到阴极（二极管刻有环带的一端）。仪表应显示适当的二极管电压降。
5. 把红和黑探头调换过来。仪表显示 OL，表示高阻抗状态。若二极管通过第 4 和第 5 步的测试，它是良好的。
Fluke789ProcessMeter™规格
| 电流测量 | 范围 | 0-1 A 交流或直流 |
| 解析度 | 1毫安 | |
| 准确性 | 0.2% + 2 致幻剂（直流） | |
| 范围 | 0-30毫安 | |
| 解析度 | 0.001毫安 | |
| 准确性 | 0.05% + 2 标准偏差 | |
| 当前采购 | 范围 | 0-20 毫安或 4-20 毫安 |
| 解析度 | 量程的 0.05% | |
| 驱动能力 | 24 V 合规性或 1200 Ω @ 20 mA | |
| 频率 | 至 19.999 kHz，0.005% + 1 LSD | |
| 连续性 | 电阻 < 100 Ω 时发出蜂鸣声 | |
| 电压测量 | 范围 | 0-1000 V AC（真有效值）或 DC |
| 解析度 | 0.1 毫伏至 1.0 伏 | |
| 准确性 | 0.1% Rdg + 1 LSD (VDC) | |
| 电阻测量 | 至 40 MΩ，0.2% + 1 LSD | |
| 二极管测试 | 2.0 V 鞋二极管压降 | |
| 显示电流和量程百分比 | 是的 | |
| 自动步进，自动斜坡 | 是的 | |
| 环境指标 | ||
| 工作温度 | -20°C 至 55°C | |
| 贮存温度 | -40°C 至 60°C | |
| 湿度（无冷凝） |
95% 高达 30°C 75% 高达 40°C 45% 高达 50°C 35% 高达 55°C |
|
| 温度系数 | 0.05 x（指定精度）每°C（温度 < 18°C 或 > 28°C） | |
| 安全规范 | ||
| 电气安全 |
设计符合 IEC 1010-1、ANSI/ISA S82.01-1994 和 CAN/CSA C22.2 No 1010.1-92 |
|
| 过压类别 |
IEC 1010-1 CAT III 1000 V IEC 1010-1 CAT IV 600 V |
|
| 很大电压 | 1000 伏有效值 | |
| 机械和一般规格 | ||
| 尺寸（高 x 宽 x 长） | 50 x 100 x 203 毫米（1.25 x 3.41 x 7.35 英寸） | |
| 重量 | 610 克（1.6 磅） | |
| 电池 | 4节AA碱性电池 | |
| 保修单 | 3年 | |
| 电池寿命 | 典型值 140 小时（测量），典型值 10 小时（输出 20 mA） | |
| 冲击和振动 |
随机，2 g，5-500 Hz 1 米跌落测试 |
|

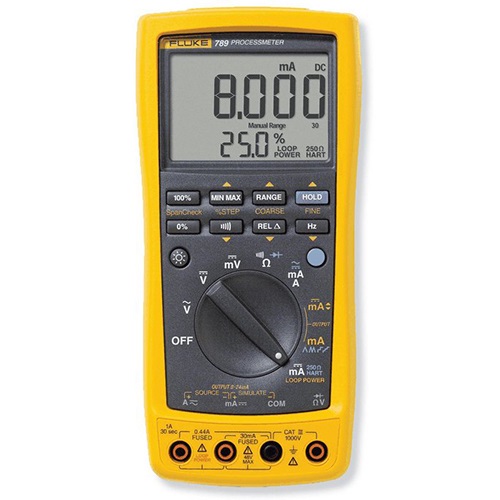

福禄克Fluke 789 ProcessMeter™
包括：
1、Fluke 789 Process Meter
2、AC175 鳄鱼夹
3、四 (4) 节 1.5 V AA 碱性电池（已安装）
4、TL71 安全设计测试导线组
福禄克 789 CAL/Fluke 789 ProcessMeter™，带有 Fluke 数据的可溯源校准证书。
显示很大、很小和平均值
福禄克 789 CAL/Fluke 789 ProcessMeter™，带有 Fluke 数据的可溯源校准证书。
显示很大、很小和平均值
MIN MAX 记录储存测量的很低和很高值，同时并保持所有测量的平均值。
按M来打开 MIN MAX 记录。读数会一直保存到您关闭仪表、转换到另一种测量或输出功能或者关闭 MINMAX。每次记录新的很大值或很小值，蜂鸣器会响。记录MIN MAX 的时候，自动关闭电源功能被禁用且自动量程功能被关闭。
再按M循环显示 MAX、MIN 和 AVG。按住M 1 秒钟清除储存的测量值并退出。
在 MIN MAX 记录时，按H可暂停记录；再按一次H可以恢复记录。
使用 AutoHold注意
MIN MAX 记录必须关闭方能使用 AutoHold。
警告：为了避免电击的可能性，切勿使用 AutoHold 来判断是否有危险电压存在。AutoHold 功能不会捕获不稳定或有噪声的读数。如果要让仪表固定地显示每一个新的稳定读数，可以使用AutoHold（频率计数器模式除外）。按H启用AutoHold。这项功能让您在难以看屏幕的情形下进行测量。每次有新的、稳定的读数出现时，仪表会发出“嘟”声并更新显示。
使用电流输出功能
本仪表能提供稳定、阶跃或斜坡电流输出来测试 0-20 毫安和 4-20 毫安电流回路。选择电流源模式让仪表供应电流，或选择模拟模式让仪表调节回路上外接电源的电流，或选择回路电源模式让仪表供应外接设备的电源并测量回路电流。
电流源模式
将测试导线插入 SOURCE + 和 − 插孔，仪表就会自动选择输出模式，如图 1 所示。箭头指示约定的电流方向。当您需要为无源电路（例如没有电源的电流回路）供应电流的时候，就用输出模式。输出模式比模拟模式消耗更多的电池电量，所以尽可能采用模拟模式。
在输出和模拟两种模式下，屏幕显示内容一样。要判断仪表所使用的模式，得观察所使用的输出插口。
Loop Power 供电模式（仅限于 789 型）
Loop Power 供电模式可用来为工艺仪表（变送器）上电。Loop Power 模式可以让仪表作为电池供电。工艺仪表决定了电流大小。同时，仪表会测量工艺仪表消耗的电流大小。仪表以 24 伏标称直流电供应回路电源。按下 J（蓝色），可接入一个 250 Ω 内部串联电阻，以便与 HART 及其他智能设备通信。参见图 3。再次按 J（蓝色）会切断该内部电阻。启动回路电源时，仪表被配置为测量毫安电流，毫安和安培插孔之间输出 > 24 伏直流电。毫安插孔是共用插孔，安培插孔是 > 24 伏直流插孔。串联仪表和仪表电流回路。
