产品描述

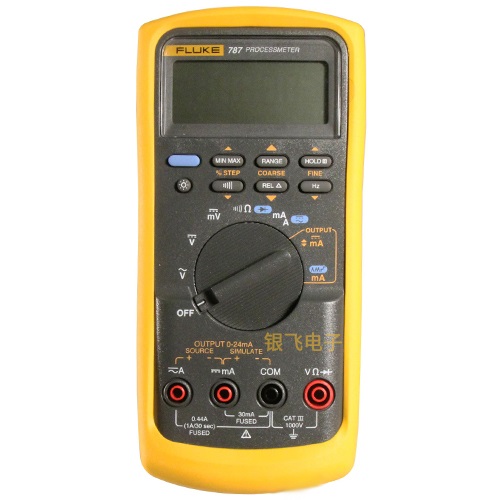

Fluke787过程万用表是一个将数字多用表和回路校验仪二合一的工具，满足1000 V EN61010-1 CAT III安全标准。只需使用一节9V电池，保险丝规格是 440 毫安、1000 伏，快熔式，Fluke 的零件号码是 943121。
测量电气参数测量的三步操作如下：1. 将测试导线插入适当的插口。2. 设定旋转开关。3. 用探针测试被测点。
输入阻抗：对电压测试的各项功能来说，输入阻抗是 10 MΩ。
测量复合信号：因为输入是直流耦合的，欲测量一带直流偏压的交流电压或频率，用户必须手动选择在表 7 中所规定的量程。例如，欲测量有 20 V 直流叠加的 100 mV 交流电压，则选择 4 V 量程。
欲测试单独的二极管：
1. 将红色测试导线插入“电压欧姆二极管”插口并将黑色测试导线插入 COM 插口。
2. 将旋转开关设定在“欧姆二极管”档。
3. 按下蓝色按钮，二极管符号应出现在显示上。
4. 将红色探针接到二极管的阳极而黑色探针接到阴极（二极管刻有环带的一端）。电表应显示适当的二极管电压降。
5. 把红和黑探针调换过来。电表应显示 OL，以表示高阻抗状态。
6. 若二极管通过第 4 和第 5 步的测试，它是良好的。
Fluke787过程万用表主要特性
- 将数字多用表和回路校验仪二合一的工具
- 带背光的清晰 LCD 显示屏；4,000 字 (直流电流功能下为30,000 字)显示
- 电池舱门方便更换电池
- 在电压、欧姆和频率功能下具有1000V 过载保护功能
- 机内备有440 mA 1000V 保险丝，在mA功能下具有150V的过载保护。
- 25% 手动步进，自动步进和自动斜坡的毫安输出功能
福禄克787 ProcessMeter 将数字万用表和环路校准器结合在一个坚固耐用的手持式工具中，其价格与用户预期单独购买环路校准器的价格差不多。它是一种维护和校准工具，将放在每个仪器技术人员的工具箱中。787 基于值得信赖的 Fluke 87 数字万用表，增加了测量、输出和模拟直流回路电流的能力，分辨率为 1 微安，精度为 0.05%。它为用户提供了一个用于故障排除和校准电流环路应用的完整解决方案，让用户可以更快、更轻松地获取更多信息。
- 提供很小/很大/平均/保持/相对模式，以及二极管测试和连续性蜂鸣器
- 同时显示 mA 和 % 刻度读数
- 提供 20 mA 直流电流源/回路校准器/模拟器
- 手动步进（100%、25%、粗略、精细）加上自动步进和自动斜坡
- 可从外部接入的电池，便于更换电池
- 针对 V、欧姆、频率的 1000 V 过载保护
- 150 V mA 过载保护，由 440 mA 1000V 保险丝提供支持
Fluke787过程万用表规格
| 电流测量 | 范围 | 0-1个 |
| 解析度 | 1毫安 | |
| 准确性 | 0.2% + 2 致幻剂 | |
| 范围 | 0-30毫安 | |
| 解析度 | 0.001毫安 | |
| 准确性 | 0.05% + 2 致幻剂 | |
| 当前采购 | 范围 | 0-20 毫安或 4-20 毫安 |
| 解析度 | 量程的 0.05% | |
| 驱动能力 | 500 Ω @ 24 毫安 | |
| 频率 | 至 19.999 kHz，0.005% + 1 LSD | |
| 连续性 | 电阻 < 100 欧姆时发出蜂鸣声 | |
| 电压测量 | 范围 | 0-1000 V 交流或直流 |
| 解析度 | 0.1 毫伏至 1.0 伏 | |
| 准确性 | 0.1% Rdg + 1 LSD (VDC) | |
| 电阻测量 | 至 40 MΩ，0.2% + 1 LSD | |
| 二极管测试 | 2.4 V 表示二极管压降 | |
| 环境指标 | ||
| 工作温度 | -20°C 至 55°C | |
| 贮存温度 | -40°C 至 60°C | |
| 湿度（无冷凝） | 95% 高达 30°C | |
| 75% 高达 40°C | ||
| 45% 高达 50°C | ||
| 35% 高达 55°C | ||
| 温度系数 | 0.05 x（指定精度）每°C（温度 < 18°C 或 > 28°C） | |
| 安全规范 | ||
| 电气安全 |
设计符合 IEC 1010-1、ANSI/ISA S82.01-1994 和 CAN/CSA C22.2 No. 1010.1-92 |
|
| 过压类别 | IEC 1010-1 三类 | |
| 很大电压 | 1000 伏有效值 | |
| 机械和一般规格 | ||
| 尺寸 | 32 x 87 x 187 毫米 | |
| 重量 | 369 克 | |
| 电池 | 单节 9 V 碱性电池（ANSI/NEDA 1604A 或 IEC 6LR61） | |
| 保修单 | 3年 | |
| 电池寿命 | 典型 50 小时（测量），典型 12 小时（输出 12 mA） | |
| 冲击和振动 | 随机，2 g，5-500 Hz | |
| 1米跌落测试 | ||
| 显示电流和量程百分比 | 是的 | |
| 自动步进，自动斜坡 | 是的 | |
福禄克787过程万用表
包括：
- AC70A 鳄鱼夹
- C81Y 黄色保护皮套带 Flex-Stand™
- 一节9V碱性电池
- 快速参考指南
- TL75 安全设计测试线组
使用电流输出功能
Fluke787电表能提供稳定、阶跃的或线性增加的电流输出来测试0-20 mA 和 4-20 mA 电流回路。用户可以选择电流源模式让电表供应电流，或模拟模式让电表调节回路上外接电源的电流。
在电流源模式，将测试导线插入 SOURCE + 和 − 插口，电表就会自动选择电流源模式。当您需要为无源电路（如没有电源的电流回路）供应电流的时候， 就用电流源模式。将电表用作电流源会比用在模拟模式上消耗更多的电池能量，所以尽可能采用模拟模式。
在电流源或模拟两种模式下，显示看起来都一样。要判断电表所使用的模式，得观察所使用的输出插口。
