Amprobe UAT-620 地下设施定位器套件
Amprobe UAT-620 地下设施定位器套件 ,额定 CAT IV 600 V,确保使用带电电缆时的安全,多种跟踪模式允许用户定位和跟踪通电和断电的公用设施,深度测量可达 20 英尺,接收器的高对比度显示屏可让用户在充足的阳光下也能清晰观看, 并具有针对阴影和黑暗区域的自动背光功能在项目期间意外撞到公用事业线路可能会导致昂贵的维修费用并造成危险的公共安全情况。在错误的地方挖掘还可能导致不必要的延误和项目成本,并很终给用户的公司带来损失。坚......
产品描述
Amprobe UAT-620 地下设施定位器套件,额定 CAT IV 600 V,确保使用带电电缆时的安全,多种跟踪模式允许用户定位和跟踪通电和断电的公用设施,深度测量可达 20 英尺,接收器的高对比度显示屏可让用户在充足的阳光下也能清晰观看,
并具有针对阴影和黑暗区域的自动背光功能在项目期间意外撞到公用事业线路可能会导致昂贵的维修费用并造成危险的公共安全情况。在错误的地方挖掘还可能导致不必要的延误和项目成本,并很终给用户的公司带来损失。坚固耐用的 Amprobe UAT-600 系列可避免这种干扰,该系列旨在准确定位深达 100 英尺的地下公用设施和埋地服务,并可准确测量 20 英尺的深度。
定位套件完整,可与发射器、接收器、测试导线套件、电池和附加保险丝一起使用,所有这些都放在一个移动的保护性行李袋中。还包括一个信号钳,用于在无法与要跟踪的电缆进行电气接触时传输信号。对于需要接地故障定位的应用,请结合使用 UAT-600 发射器和可选的 A 型框架附件。
主要应用
- 找到承载电流的通电 50/60 Hz 电缆
- 确定所有金属公用设施的位置:管道*、通电和断电电缆
- 追踪单个管道*或电缆(通电或断电)
- *插入金属鱼带或电缆后,可以跟踪非金属管道和导管
三种测试模式适用于广泛的应用
- 无源功率模式 (50/60 Hz) – 跟踪带电线路传导电流(无需发射器)
- 无源无线电模式 (RF) – 使用周围的无线电波追踪地下设施(无需发射器)
- 使用 UAT-600-T 发射器的主动模式
使用 UAT-600-T 发射器的三种活动模式
- 感应 - 发射器将使用内部天线自动开始在其周围辐射信号,用于在无法接入线路以连接测试引线或夹具的情况下跟踪单根电缆
- 直接连接测试线——跟踪单根电缆或管道的很可靠方法
- 夹具(包含在 UAT-620 套件中,UAT-610 套件可选)——提供一种有效和安全的方法,将定位信号应用到电缆,在不可能/安全地接触电缆以进行定位的情况下电接触
特殊应用
- 2 个频率选项:8 kHz 和 33 kHz
- 找到非金属管道和下水道
- 进行深度和电流测量
- 测量电压、电阻和输出电流
- 两人高级定位
- 使用可选的 AF-600 A 型框架附件定位接地故障
无与伦比的安全性
停止妥协时间和安全。真正让 UAT-600 系列与其他地下定位器脱颖而出的是其 CAT IV 600 V 安全等级。这使用户可以在 CAT IV 环境中将变送器安全地直接连接到高达 600 V 的带电线路。以前,如果工作人员需要通过传输信号来追踪特定的电线,则必须先将线路断电,这会增加时间并降低生产率。
Amprobe UAT-620 基本规格
特征 | UAT-600-R 接收器 | UAT-600-T 变送器 |
SC-600 信号钳 (UAT-620 附带, UAT-610 可选) |
---|---|---|---|
测量类别 | 四类 600 伏 | ||
工作电压/ 电流 |
0 至 600 伏 | 0 至 600 V,很大 100 A | |
工作频率/ 跟踪模式 |
主动追踪: 33 kHz 和 8 kHz 被动追踪: 50/60 Hz 和无线电 |
通电电路 感应模式:33 kHz 直接连接模式: 8 kHz 和 33 kHz 钳位模式: 8 kHz 和 33 kHz 断电电路 感应模式:33 kHz 直接连接模式:8 kHz、 33 kHz、A-Lo/A-Hi A 帧:8 kHz 钳位模式: 8 kHz 和 33 kHz |
33 kHz 和 8 kHz |
定位方式 | 峰值和空值 | - | - |
深度测量和 精度 |
高达 20 英尺 4 英寸至 10 英尺: 下午;3 % 10 英尺到 20 英尺: 下午;5% |
- | - |
显示背光 | 自动的 | 是的 | - |
音频指示 | 越来越接近信号 |
快速蜂鸣声表明应用了 更好的信号 |
- |
发射模式功率 输出 |
- | 很大限度。3瓦 | - |
输出电压 | - | 很大限度。50 伏有效值 | - |
输出电流 | - |
很大限度。250 mA rms, 5 步恒流 |
- |
输出电流 | - | - |
8 kHz 时 23 V rms 33 kHz 时 30 V rms |
电源电压测量 | - |
0 V 至 600 V, 50 Hz 至 60 Hz 分辨率:1 V 精度:pm;10% |
- |
电阻测量 (断电电路) |
- |
0 欧姆;至 999 千欧; 量程:0欧姆; 至 999 欧姆; (分辨率:5 欧姆;) 量程:1 千欧姆; 至 999 千欧; (分辨率: 1 k ohm;) 准确度: pm; 10% |
- |
输出危险电压 警告 |
- | ≥ 30 伏有效值 | - |
电源危险电压 警告 |
- | ≥ 30 伏有效值 | - |
灵敏度调整 (增益控制) |
是的 | - | - |
1 m 处的灵敏度 (典型值) |
电源:2 mA 无线电:20 μA 8 kHz:5 μA 33 kHz:5 μA |
- | - |
展示 |
4.3 英寸、 320 x 240 BW 室外 LCD 显示屏, 带自动背光 |
LCD 显示屏(LED 背光) 2.4 英寸 x 1.3 英寸 |
- |
更新率 | 瞬间 |
电流 (mA):10 毫秒 电压 (V):15 毫秒 电阻(欧姆;):330 毫秒 |
- |
工作温度和湿度 |
-4 °F 至 122 °F (-20 °C 至 50 °C),≤90% RH |
||
储存温湿度 |
-40 °F 至 140 °F (-40 °C 至 60 °C),≤90% RH |
||
工作海拔 | < 6561 英尺(< 2000 米) | ||
防水防尘 | IP54 | ||
防摔 | 3.28 英尺(1 米) | ||
电源 |
(6) 1.5 V AA 碱性电池 |
(8) 1.5 VD 碱性电池 | - |
自动关机 | 闲置 15 分钟 | - | - |
电池寿命 |
约 70 °F (21 °C) 下 35 小时 (典型值) |
约 21 °C (70 °F) 下 16 小时 (典型值) |
- |
过载保护 | - |
600 V rms 保险丝 FF 500 mA, 1000 V, IR 30 kA, Φ6.3×32 mm |
- |
安全合规 |
IEC 61010-1, IEC 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 |
IEC 61010-1、 IEC 61010-2-033 CSA/UL 61010-1、 CSA/UL 61010-2-033 IEC 61010-031、 CSA/UL 61010-031 (测试线) |
IEC 61010-1, IEC 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 |
尺寸 (高 x 宽 x 长) |
约 11.9 x 4.7 x 30.7 英寸 (302 x 120 x 779 毫米) |
约 14 x 9 x 4.7 英寸 (355 x 230 x 120 毫米) |
约 11.6 x 7.1 x 1.4 英寸 (295 x 180 x 37 毫米) |
重量 |
约 4.2 磅 (1.9 千克) (安装电池) |
约 7.0 磅(3.2 千克) (安装电池) |
约 1.9 磅(0.85 千克) |

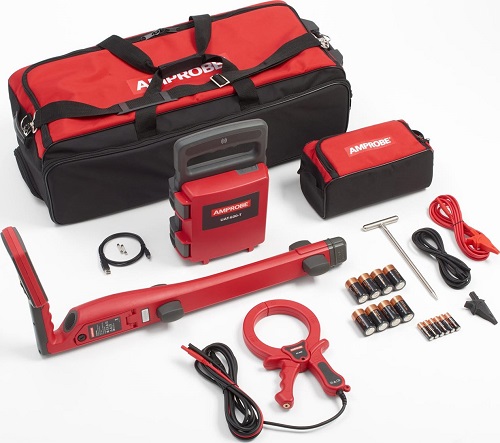

Amprobe UAT-620 地下设施定位器套件标准配置
包括:
- UAT-600-R 接收器
- UAT-600-T 变送器
- CC-UAT-600 手提箱
- TL-UAT-600 测试线套件(带可拆卸黑色鳄鱼夹的黑色测试线、带永久连接的红色鳄鱼夹的红色测试线、接地棒)
- 2 x FP-UAT-600 替换保险丝
- SC-600信号钳
- 6 节 AA 电池
- 8 节 D 型电池
- 用户手册和快速参考指南
