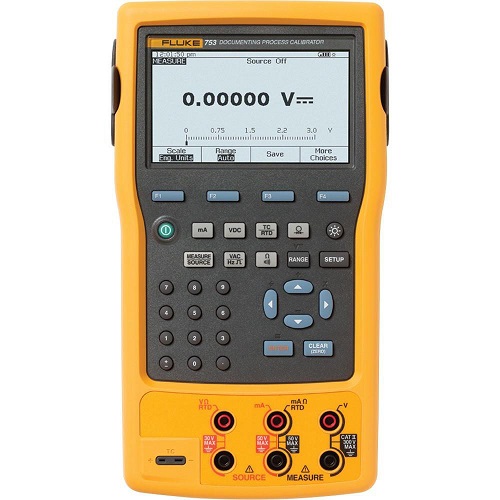

Fluke753多功能校验仪/过程信号校验仪
Fluke753 多功能校验仪 /过程信号校验仪 主要特性 更智能。更快捷。 新环境拍照 苛刻环境下更易使用 753 过程信号校验仪 是一款强大的多功能记录过程校验仪，使用该校验仪，您可以下载用软件创建的程序、列表和说明， 或者上传数据进行打印、归档和分析。753 电流信号发生器还特别内置了功能强大的 HART 接口，您现在通过单独的通 信器执行的所有日常任务几乎都可以使用该接口来完成。 全面升级的语言操作系统和简洁友好的中文操作界面，更便于中......
产品描述
Fluke753多功能校验仪/过程信号校验仪
更智能。更快捷。
新环境拍照 苛刻环境下更易使用
753过程信号校验仪是一款强大的多功能记录过程校验仪，使用该校验仪，您可以下载用软件创建的程序、列表和说明， 或者上传数据进行打印、归档和分析。753 电流信号发生器还特别内置了功能强大的 HART® 接口，您现在通过单独的通 信器执行的所有日常任务几乎都可以使用该接口来完成。
- 全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，很大地提升了专业人员进行现场校准和故 障诊断的工作效率。
- 测量电压、mA、RTD、热电偶、频率和电阻，可测试传感器、变送器及其他仪器
- 输出/模拟电压、mA、热电偶、RTD、频率、电阻及压力，可校准变送器
- 测试期间利用环路电源为变送器供电，同时测量 mA
- 利用 29 种 Fluke 压力模块之一测量/输出压力
- 创建和运行自动化 as-found/as-left 程序，满足质量体系或规范记录和存档结果
- 下载的程序和校准结果保存长达一整周。
- 功能丰富，如自动步进、自定义单位、测试期间用户输入值、单点和两点开关测试、平方根DP流量测试、可编程测量延 迟，等
- 使用简单
- 3 年质保
- 明亮的白光双显示屏。同时读取输出参数和测量参数。
- 多语言界面 镍氢充电电池，连续使用 10 小时。内置气压计。
- 处理快速脉冲式 RTD 变送器和 PLC，脉冲时间很短为 1 ms。
- 随附 DPC/Track 试用软件。
- 兼容许多资产管理软件包。
产品概述Fluke 753多功能校验仪/过程信号校验仪
使用福禄克多功能校验仪，准确完成工作！ Fluke 753 多功能校验仪中的功能可以满足您的全部所需，743B 和其他电流信号发生器系列产品也将会不断推陈出新！Fluke 753 多功能校验仪可以当做多个工具使用 - 利用该工具强大的手持设备，可以输出、模拟和测量压力、温度和电信 号。改进的全新图形屏幕、使用寿命更长的锂离子电池、USB 端口以及软件包中新增的附件定会博取您的厚爱。
全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，很大地提升了专业人员进行现场校准和故障诊 断的工作效率。
对于记录功能，Fluke 753 电流信号发生器可自动执行校准程序并捕获数据。当然，它还符合 ISO 9000、FDA、EPA 和OSHA 法规等多项严格标准。Fluke 753 记录过程校验仪：更智能。更快捷。
压力模块
Fluke753多功能校准仪几乎涵盖所有压力应用，包括表压、压差、双压力 (复合压力)、绝对压力和真空压力。
- 在校验仪设置中有 10 种不同的压力单位，用您指定的其中一种显示压力读数。
- 坚固的聚氨脂压铸外壳保护模块，可承受恶劣的环境和条件。
- 采用内部温度补偿，范围从 0º C 至 50º C，准确度更高。
- 包括 NIST 可溯源校准证书。模块可以本地校准，有助于控制成本。
自动化程序
可以为线性变送器、DP 流量变送器及单点和两点限值开关，快速设置功能强大的自动化校准程序。只需选择相应的测量和/ 或输出功能及填写程序模板。750EL 系列包办其余一切。它快速执行测试、计算误差和显示很终结果，突出显示超出容差的 点位。.
自定义单位
可将一个单位映射至另一个单位，比如 mV 映射至 ºC 或 ºF。允许使用带 Fluke 80T-IR 温度探头等毫伏输出附件的 Fluke 750EL 系列，还允许使用百万分之几或每分钟转速等非支持的单位存档测试。
用户输入的值
技术人员能够记录由仪表或读出专用设备等其他设备输出和/或测量的校准结果。
限值开关校准
程序能够快速地自动校准电压、电流、温度和压力的单点和两点限值开关。
差压流量仪器校准
程序使用平方根功能直接校准 DP 流量仪器。
其他特性 多功能
校准温度、压力、电压、电流、电阻和频率。校验仪即能测量又可输出，只需使用一台坚固耐用的工具，即可排障和校准。 功能强大，又简单易用 简单易学的菜单驱动型显示屏引导您完成任何任务。几分钟之内即可开始，而非数日。利用可编程的校准程序，能够创建和 运行自动化的 as-found/as-left 程序，以确保校准快速、一致。
记录和存档结果 为支持 ISO-9000 或规范标准，Fluke 753 能够捕获校准结果，现场无需携带纸和笔。通过 RS-232 接口，可以将结果传输 至 PC，这样省去了在办公室手动抄写。
真正的手持操作
非常小巧，方便放入工具袋以及在狭窄空间使用。可充电锂电池组，足以支持全天工作。
坚固、可靠
依靠福禄克的坚固设计，在严酷环境下实现高准确度和可靠性。聚氨酯外膜成型外壳，可承受工业环境下的粗犷使用。
明亮的白光显示屏
在任何照明条件下均可读取结果。三种背光照明设置。
软键
可一键式操作任务列表、自动化程序、缩放、很小/很大值、步进和斜线上升及查看内存等增强型功能。
三种工作模式
测量、输出或同时测量/输出，技术人员只需一件工具即可诊断、校准或维护仪器。
多语言界面
显示说明的语言包括：英语、法语、德语、西班牙语和意大利语。
内置代数计算器
利用四个函数外加平方根，存储、调用和执行设置仪器或现场评估数据所需要的计算。可用于将输出功能设置为计算值。无需携带笔和纸，更无需另外携带计算器。
可编程测量延迟
内部自动化程序允许校准仪器缓慢响应。
Fluke753多功能校验仪/过程信号校验仪基本参数
| 测量精度 | |||||
| 直流电压 | 量程/分辨率 | 1年 | 2年 | ||
| 100.000 毫伏 | 0.02% + 0.005 毫伏 | 0.03% + 0.005 毫伏 | |||
| 3.00000伏 | 0.02% + 0.00005 伏 | 0.03% + 0.00005 伏 | |||
| 30.0000 伏 | 0.02% + 0.0005 伏 | 0.03% + 0.0005 伏 | |||
| 300.00 伏 | 0.05% + 0.05 伏 | 0.07% + 0.05 伏 | |||
| 交流电压 |
3.000 伏 （40 赫兹至 500 赫兹）/ 0.001 伏 |
0.5% + 0.002 伏 | 1.0% + 0.004 伏 | ||
|
30.00 伏 （40 赫兹至 500 赫兹）/ 0.01 伏 |
0.5% + 0.02 伏 | 1.0% + 0.04 伏 | |||
|
300.0 伏 （40 赫兹至 500 赫兹）/0.1 伏 |
0.5% + 0.2 伏 | 1.0% + 0.2 伏 | |||
| 电流直流 | 30.000毫安 | 0.01% + 5 微安 | 0.015% + 7 微安 | ||
| 110.00毫安 | 0.01% + 20 微安 | 0.015% + 30 微安 | |||
| 反抗 | 10.000 欧姆 | 0.05% + 50 毫欧 | 0.07% + 70 毫欧 | ||
| 100.00 欧姆 | 0.05% + 50 毫欧 | 0.07% + 70 毫欧 | |||
| 1.0000 千欧 | 0.05% + 500 毫欧 | 0.07% + 0.5 欧姆 | |||
| 10.000 千欧 | 0.1% + 10 欧姆 | 0.15% + 15 欧姆 | |||
| 频率 |
1.00 至 110.00 赫兹 / 0.01 赫兹 |
0.05赫兹 | |||
|
110.1 至 1100.0 赫兹 / 0.1 赫兹 |
0.5赫兹 | ||||
|
1.101 至 11.000 kHz / 0.001 kHz |
0.005 赫兹 | ||||
|
11.01 至 50.00 kHz / 0.01 kHz |
0.05 赫兹 | ||||
| 来源准确性 | |||||
| 1年 | 2年 | ||||
| 直流电压 | 100.000 毫伏 | 0.01% + 0.005 毫伏 | 0.015% + 0.005 毫伏 | ||
| 1.00000伏 | 0.01% + 0.00005 伏 | 0.015% + 0.0005 伏 | |||
| 15.0000伏 | 0.01% + 0.0005 伏 | 0.015% + 0.0005 伏 | |||
| 电流直流 | 22.000 毫安（来源） | 0.01% + 0.003 毫安 | 0.02% + 0.003 毫安 | ||
| 电流吸收器（模拟） | 0.02% + 0.007 毫安 | 0.04% + 0.007 毫安 | |||
| 反抗 | 10.000 欧姆 | 0.01% + 10 毫欧 | 0.015% + 15 毫欧 | ||
| 100.00 欧姆 | 0.01% + 20 毫欧 | 0.015% + 30 毫欧 | |||
| 1.0000 千欧 | 0.02% + 0.2 欧姆 | 0.03% + 0.3 欧姆 | |||
| 10.000 千欧 | 0.02% + 3 欧姆 | 0.03% + 5 欧姆 | |||
| 频率 | 0.1 至 10.99 赫兹 | 0.01赫兹 | |||
| 0.01 至 10.99 赫兹 | 0.01赫兹 | ||||
| 11.00 至 109.99 赫兹 | 0.1赫兹 | ||||
| 110.0 至 1099.9 赫兹 | 0.1赫兹 | ||||
| 1.100 至 21.999 kHz | 0.002 赫兹 | ||||
| 22.000 至 50.000 kHz | 0.005 赫兹 | ||||
| 技术数据 | |||||
| 数据记录功能 | 测量功能 |
电压、电流、电阻、 频率、温度、压力 |
|||
| 阅读率 |
1、2、5、10、20、30 或 60 个读数/分钟 |
||||
| 很大记录长度 |
8000 个读数 （30 或 60 个读数/分钟时为 7980 个） |
||||
| 斜坡函数 | 源函数 | 电压、电流、电阻、频率、温度 | |||
| 速度 | 4 步/秒 | ||||
| 跳闸检测 |
连续性或电压 （提供电流时无法进行连续性检测） |
||||
| 环路电源功能 | 电压 | 可选，26 V | |||
| 准确性 | 10%，22 mA 时很小 18 V | ||||
| 很大电流 | 25 mA，短路保护 | ||||
| 很大输入电压 | 50伏直流 | ||||
| 步骤函数 | 源函数 | 电压、电流、电阻、频率、温度 | |||
| 手动步骤 | 可选择的步骤，用箭头按钮改变 | ||||
| 自动步进 |
功能完全可编程，启动延迟， 步进值，每步时间，重复 |
||||
| 环境指标 | |||||
| 工作温度 | -10°C 至 +50°C | ||||
| 贮存温度 | -20°C 至 +60°C | ||||
| 防尘/防水 | 符合 IP52、IEC 529 | ||||
| 工作海拔 | 平均海平面以上 3000 米（9842 英尺） | ||||
| 安全规范 | |||||
| 机构批准 |
CAN/CSA C22.2 No 1010.1-92、 ASNI/ISA S82.01-1994、 UL3111 和 EN610-1:1993 |
||||
| 机械和一般规格 | |||||
| 尺寸 | 136 x 245 x 63 毫米（5.4 x 9.6 x 2.5 英寸） | ||||
| 重量 | 1.2 千克（2.7 磅） | ||||
| 电池 | 内部电池组锂离子：7.2 V，4400 mAh，30 Wh | ||||
| 电池寿命 | > 8 小时（典型值） | ||||
| 更换电池 | 通过快速关闭的门，无需打开校准器；无需工具 | ||||
| 侧端口连接 | 压力模块接头 | ||||
| USB 连接器连接到您的 PC | |||||
| 可选电池充电器/消除器的连接 | |||||
| 数据存储容量 | 1 周的校准程序结果 | ||||
| 90 天规格 | 750 系列的标准规格间隔为 1 年和 2 年。 | ||||
|
典型的 90 天测量和源精度可以通过将一年的 “读数百分比”或“输出百分比”规格除以 2 来估算。 |
|||||
| 表示为“满刻度的百分比”或“计数”或“欧姆”的底限规格保持不变。 | |||||
| 温度、电阻温度检测器 | |||||
|
读数的度数或 百分比 - 类型 (α) |
范围 °C | 测量 °C 1 | |||
| 1年 | 2年 | ||||
| 100 欧铂 (385) |
-200 至 100 100 至 800 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
| 200 欧铂 (385) |
-200 至 100 100 至 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
| 500 欧铂 (385) |
-200 至 100 100 至 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
| 1000 Ω 铂 (385) |
-200 至 100 100 至 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
| 100 欧铂 (3916) |
-200 至 100 100 至 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
| 100 欧铂 (3926) |
-200 至 100 100 至 630 |
0.08°C 0.02% + 0.06°C |
0.16°C 0.04% + 0.12°C |
||
| 10Ω 铜 (427) | -100 至 260 | 0.2℃ | 0.4℃ | ||
| 120 Ω 镍 (672) | -80 至 260 | 0.1℃ | 0.2℃ | ||
| 源电流 | 来源 °C | 允许电流2 | |||
| 1年 | 2年 | ||||
| 1毫安 |
0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 毫安至 10 毫安 | ||
| 500 微安 |
0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 毫安至 1 毫安 | ||
| 250 微安 |
0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 毫安至 1 毫安 | ||
| 150 微安 |
0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 毫安至 1 毫安 | ||
| 1毫安 |
0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 毫安至 10 毫安 | ||
| 1毫安 |
0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 毫安至 10 毫安 | ||
| 3毫安 | 0.2℃ | 0.4℃ | 0.1 毫安至 10 毫安 | ||
| 1毫安 | 0.04℃ | 0.08℃ | 0.1 毫安至 10 毫安 | ||
|
1. 对于两线和三线 RTD 测量，规格增加 0.4°C。 2. 支持脉冲时间短至 1 ms 的脉冲发射器和 PLC |
|||||
| 温度，热电偶 | |||||
| 类型 | 来源 °C | 测量°C | 来源 °C | ||
| 1年 | 2年 | 1年 | 2年 | ||
|
E |
-250 至 -200 | 1.3 | 2.0 | 0.6 | 0.9 |
| -200 至 -100 | 0.5 | 0.8 | 0.3 | 0.4 | |
| -100 到 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
| 600 到 1000 | 0.4 | 0.6 | 0.2 | 0.3 | |
| N | -200 至 -100 | 1.0 | 1.5 | 0.6 | 0.9 |
| -100 到 900 | 0.5 | 0.8 | 0.5 | 0.8 | |
| 900 至 1300 | 0.6 | 0.9 | 0.3 | 0.4 | |
| J | -210 至 -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| -100 到 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
| 800 至 1200 | 0.5 | 0.8 | 0.3 | 0.3 | |
| K | -200 至 -100 | 0.7 | 1.0 | 0.4 | 0.6 |
| -100 到 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
| 400 至 1200 | 0.5 | 0.8 | 0.3 | 0.4 | |
| 1200 至 1372 | 0.7 | 1.0 | 0.3 | 0.4 | |
| T | -250 至 -200 | 1.7 | 2.5 | 0.9 | 1.4 |
| -200 到 0 | 0.6 | 0.9 | 0.4 | 0.6 | |
| 0 到 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
| B | 600 到 800 | 1.3 | 2.0 | 1.0 | 1.5 |
| 800 到 1000 | 1.0 | 1.5 | 0.8 | 1.2 | |
| 1000 至 1820 | 0.9 | 1.3 | 0.8 | 1.2 | |
| R | -20 到 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| 0 到 100 | 1.5 | 2.2 | 1.1 | 1.7 | |
| 100 至 1767 | 1.0 | 1.5 | 0.9 | 1.4 | |
| S | -20 到 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| 0 到 200 | 1.5 | 2.1 | 1.1 | 1.7 | |
| 200 至 1400 | 0.9 | 1.4 | 0.9 | 1.4 | |
| 1400 至 1767 | 1.1 | 1.7 | 1.0 | 1.5 | |
| C | 0 到 800 | 0.6 | 0.9 | 0.6 | 0.9 |
| 800 至 1200 | 0.8 | 1.2 | 0.7 | 1.0 | |
| 1200 至 1800 | 1.1 | 1.6 | 0.9 | 1.4 | |
| 1800 至 2316 | 2.0 | 3.0 | 1.3 | 2.0 | |
| L | -200 至 -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| -100 到 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
| 800 到 900 | 0.5 | 0.8 | 0.2 | 0.3 | |
| U | -200 到 0 | 0.6 | 0.9 | 0.4 | 0.6 |
| 0 到 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
| BP | 0 到 1000 | 1.0 | 1.5 | 0.4 | 0.6 |
| 1000 到 2000 | 1.6 | 2.4 | 0.6 | 0.9 | |
| 2000 至 2500 | 2.0 | 3.0 | 0.8 | 1.2 | |
| XK | -200 到 300 | 0.2 | 0.3 | 0.2 | 0.5 |
| 300 到 800 | 0.4 | 0.6 | 0.3 | 0.6 | |
福禄克 753Fluke 753 记录过程校准器
包括：
- BC7240电池充电器
- 锂电池 BP7240 电池组
- DPCTrack 2™ 示例软件
- 使用说明书
- NIST 可溯源校准报告和数据
- 三组TP220测试探针三组“加长齿”鳄鱼夹
- 两套AC280挂钩夹
- C799 软场保护套
- USB通讯线
