Fluke820-2 LED频闪仪
Fluke820-2 LED频闪仪 Fluke820-2 LED 频闪仪坚固、小巧、易于使用 对于很多行业,无需与机器物理接触即可轻松监测并观察各类机器的潜在机械故障。 Fluke 820-2 LED 频闪仪是一款坚固耐用、 结构紧凑的便携式频闪仪,非常适用于静态诊断、机械故障诊断以 及过程或产品研发。用户一般情况下对旋转设备的运行速度进行测量这不是一件容易的事情,使用我们Fluke 820-2 LED 频闪仪就可以不用将运行机械停机就可以测试,也不用接触就可以可进行停止运动诊断测试,......
产品描述
Fluke820-2 LED频闪仪
Fluke820-2 LED频闪仪坚固、小巧、易于使用 对于很多行业,无需与机器物理接触即可轻松监测并观察各类机器的潜在机械故障。Fluke 820-2 LED频闪仪是一款坚固耐用、 结构紧凑的便携式频闪仪,非常适用于静态诊断、机械故障诊断以 及过程或产品研发。用户一般情况下对旋转设备的运行速度进行测量这不是一件容易的事情,使用我们Fluke 820-2 LED 频闪仪就可以不用将运行机械停机就可以测试,也不用接触就可以可进行停止运动诊断测试,大大方便了客户的测试,简化了流程提升了效率,为企业节省时间和人力成本。
Fluke 820-2 LED频闪仪是一种简单易用的工具, 用于静态测量和诊断,能够:
Fluke 820-2 LED频闪仪是一种简单易用的工具, 用于静态测量和诊断,能够:
- 在不停止机器运转或与机器接触的情况下, 确定旋转设备的转速
- 对寄生振荡、缺陷、滑移或不必要的失真进行定格 诊断
- 测量转轴、扬声器或机械部件的转速或频率
- 确定部件号或其他标志
- 非常适用于静态诊断、机械故障诊断以 及过程或产品研发。
可调节的闪烁持续时间 标准闪烁持续时间适用于大多数应 用场合,无需调整。 在其他应用场合 (RPM 较高或表面速度较快的较大型 旋转物体)下,需要使用可调节的闪 烁持续时间。 在高速应用场合下, 物体可能会在一次闪烁的短时间内移 动,造成图像不清晰。 缩短闪烁持续时 间后,物体的移动时间将减短, 显示的图像会比较清晰。电池电量不足指示器:电池电量不足时,则出现电池电量不足指示灯。 当显示电池电量不足指示器时,可更换电池。
主要特性:
- 高密度 7-LED 阵列—4,800 Lux @ 6,000 FPM/30cm
- 具有统一闪烁特性的高效率 LED 固态光源, 可实现更高的闪烁频率—30-300,000 FPM (每分钟闪烁次数)
- 数字脉宽调制,可以较高速度呈现极其清晰的图像
- 坚固耐用的设计利用无灯丝、气体、 中空纤维或玻璃的固态 LED(可承受 1 米跌落)
- 石英精度控制系统,准确度高达 0.02 %(± 1 位)
- 多路 LCD 显示屏
- 无需物理接触或反光带即可检查机器转速
- 增加或缩短闪烁时间,以查看齿轮齿数、 剪切面数、重复次数或“漂移”设备。
- 简单的按钮操作,配有 2x 和 ÷2 按钮, 实现轻松调节
- 自动关机:为了节省电池电量,在 15 分钟内如未使用将自动关机。
Fluke 820-2 LED 频闪仪不仅仅是一种无需物理接触即可测量机械设备旋转速度的工具。 还是适用于各种应用场合的卓越诊断工具:
- 皮带传动的机器 —HVAC 风扇、泵
- 滚珠轴承、轴、齿轮齿或其他机器组件
- 离合器和齿轮 • 基座 — 共振
- 电缆或管道磨损或损坏
- 混合和剂量流程
- 820-2 LED 适用于:
- 具有可变速度且速度经常更改的涡轮机
- 具有可变速度但速度极少更改的变频驱动电机
- 查看皮带转速并查找皮带滑移
- 查看机器元件—风扇叶片、泵叶、 压缩机螺纹和齿轮齿。
- RPM 测量和频率检查 • 滑差测量
Fluke 820-2 LED 频闪仪适用于大量行业:
电子/电气工程- 监测同步和异步电机的锚摆动、收集器碳刷和滑 环。 查找扬声器、录音机、磁带录音机、继电器、 触点式整流器、电源开关、电话选择器、家用电 器、厨房设备、呼吸器、涡轮机、振动器、计数 器、喇叭扩音器、分拣机、离心机、电动工具和设 备的故障。
- 查找制造机器(包装器、成缆机、孤立机组、 无线打印机、切割机和钻机)上因作业流程导致的 相关故障。
- 控制电机和机器的同步操作,以及泄露和颜色变暗 现象; 检查电机、机器和驱动设备的运行状况, 以确定消耗的电量; 通过较高机器效率下的波动影 响来确定材料应力和材料疲劳强度
- 监测啮合、驱动设备控制、滚珠轴承、联轴器、 钳口运动、磁链、缸体、舌形阀夹和杠杆式阀夹、 共振,并即时检测高负载材料的疲劳强度。
- 控制高速机器上的作业流程。 检查电机、机器和制 造设备的旋转部件是否符合要求,以及高速运行的 联轴器、皮带和链条传动器的状况。
- 监测离心机、压力器/切割机、自动打孔机、 铆合机、螺纹机、研磨机、抛光机和钻机的作业流 程。 监测肉眼看不到的机器或机械设备的自动流程 或运行状况
- 调整点火装置和阀门。 检查内燃机中的阀杆运动情 况、阀门弹簧振动情况和喷射操作。 控制汽车和各类机器制造方面的各种作业流程。
- 监测电机、挂钩、传动轴、弹簧、 风力发电机和灯机的振动情况。
- 测试摄像机的闭合情况。 控制胶片摄像机和投影机 的输出。 监测胶片放映机的驱动元件、冷却风扇和 回流情况。 检查透镜研磨机上的作业流程。
- 通过胶片记录开展快速运动物体方面的运动研究。
- 监测产品合格标记并控制打印流程。 监测多色打印 机,以评估打印质量(相对于打印速率)。
- 检查打包机、折叠箱自动化、切割自动化和粘合自 动化情况。 控制打孔、打印和分拣自动化的作业流 程。 控制滚刀、Waltz 印刷铅字、输纸辊、齿轮、 存储器和波形等。
- 监测抖动过滤器和摆动过滤器、传送带和离心机。 控制发电机、驱动机、凿岩机和其他机械设备。
- 确定实验模型的螺旋桨上是否出现空化气泡。 控制船用引擎、发电机、电机和空气系统的运动。
- 监测具有不同转速 (RPM) 的螺旋桨和空气螺旋桨的 运动情况(牵引状态和流体状态)。
- 控制混合和剂量流程。 监测混合器、泵、调节系 统、传送带、打包机、剂量机和分拣机、压片机、 装瓶机和封口机等。
- 监测甩干离心机、气压机、输送系统、摆动过滤器 和粉碎装置等。
- 监测医疗机构的钻空流程。
- 针对不同频率的光脉冲(例如癫痫患者)设定敏感的设备。
- 适用于实验室、研究机构、学校、大学和技术培训机构。
- 监测作业流程,以便进行演示或实验。 同时,该频闪仪还可 以用作无法检测到光学可视化的理论观点的视觉凭证。
Fluke 820-2 LED 频闪仪
机械规格 | |
尺寸(高 x 宽 x 长) | 5.71 厘米 x 6.09 厘米 x 19.05 厘米 |
2.25 英寸 x 2.4 英寸 x 7.5 英寸 | |
重量 | 0.24公斤 |
环境指标 | |
工作温度 | 0 °C 至 +45 °C |
贮存温度 | -10 °C 至 +50 °C |
工作湿度(无冷凝) | 非冷凝 (<10 °C) |
90 % 相对湿度(10 °C 至 30 °C) | |
75 % RH(30 °C 至 40 °C) | |
45 % RH(40 °C 至 50 °C) | |
吸收/腐蚀 | 30 °C,95 % 相对湿度,5 天 |
产品功能正常 | |
工作海拔 | 2,000 米 |
存放高度 | 12,000 米 |
振动 | MIL-PRF-28800F 2 类 |
抗冲击性 | 1 米跌落 |
电磁干扰、射频干扰、电磁兼容 | EN61326-1:2006 |
安全合规 | |
机构批准 | CE认证 |
III 类 (SELV) 污染等级 2 | |
其他规格 | |
闪光频率 | |
范围 | 30 至 300,000 FPM |
0.5 至 5000 赫兹 | |
准确性 | 0.02% |
解析度 | 30 至 999 FPM = 0.1 |
1000 到 300,000 = 1 | |
0.5 赫兹至 999 赫兹 = 0.1 | |
1000 赫兹至 5000 赫兹 = 1 | |
频率设定 | FPM 或赫兹 |
闪光脉冲 | |
期间 | 以μs或度为单位可调 |
延迟 | 以ms或度为单位可调 |
光 | |
颜色 | 大约 6500 K |
发射输出 | 30 厘米时 4,800 lx @ 6000 FPM |
外触发 | |
方法 | 连接器连至外部控制触发 |
高水平 | 3V 至 32V |
低级 | <1 伏 |
很小脉宽 | 50 μs 连接 |

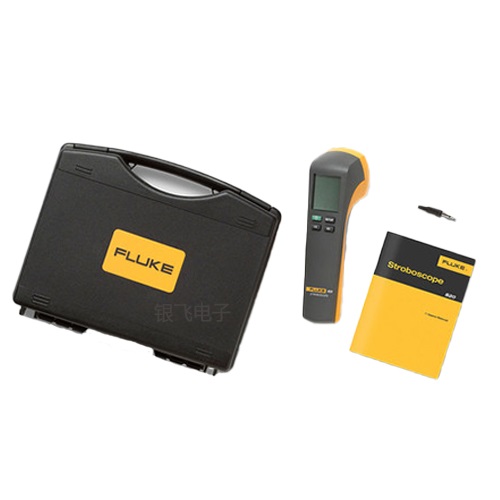

Fluke 820-2 LED 频闪仪标准配置包括:
- 包括 820-2 LED 频闪仪
- 防护罩
- 外部触发连机器
- 安全须知
- 国际注册卡
- 质量声明
- 硬携箱
- AA 电池(3 节)
- 外部触发输入连接器
-
快速参考指南
Fluke 820-2 LED 频闪仪通过的认证标准
符合澳洲的相关 EMC 标准。
符合澳洲的相关 EMC 标准。
符合欧盟指令。
符合韩国的相关 EMC 标准。
符合 WEEE 指令 (2002/96/EC) 的标识要求。粘贴的标签指示不得将电气/电子产品作为家庭垃圾丢弃。 产品类别: 参照 WEEE 指令附录 I 中的设备类型,本产品被划为第 9 类“监控仪器”产品。
振动 ..................................... MIL-PRF-28800F 2 级
安全性 ................................. IEC 61010-1:污染等级 2
电磁环境 ............................. IEC 61326-1:工业
Group1 ISM 设备:Group1 包含所有 ISM 设备,在这些设备中必然产生和/或利用该设备完成其内部功能所必需的传导性耦合射频能量。
A 类设备适合在非住宅位置使用和/或直接连接到低压供电网络。
由于存在传导干扰和辐射干扰,A 类设备在其他环境中可能难以确保电磁适应性。
电磁兼容性 .......................... 仅适用于韩国。A 类设备(工业广播和通信设备)[1]
[1] 该产品符合工业(A 类)电磁波设备的要求,销售商或用户应注意这一点。 该设备适用于工作环境,而非家庭环境。文章来源于Fluke820-2 LED
