Fluke810振动测试仪
Fluke810振动测试仪 Fluke 810 振动测试仪 机载识别和定位很常见的机械故障(轴承、未对准、不平衡、松动),将维护工作集中在根本原因上,减少计划外停机时间;整体振动水平让您可以直接从诊断屏幕快速评估整体机器健康状况;具有四个严重级别的故障严重程度等级可帮助您确定维护工作的优先级;维修建议建议技术人员采取纠正措施;详细的诊断报告和频谱图有助于确认数据质量,并缩小故障的根本原因;板载上下文相关帮助为新用户提供实时提......
产品描述

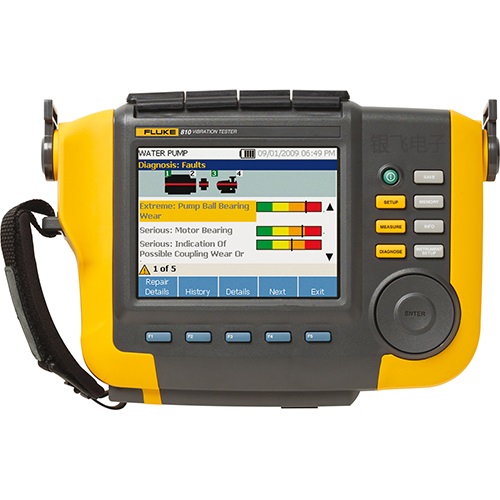

Fluke810振动测试仪
Fluke 810 振动测试仪机载识别和定位很常见的机械故障(轴承、未对准、不平衡、松动),将维护工作集中在根本原因上,减少计划外停机时间;整体振动水平让您可以直接从诊断屏幕快速评估整体机器健康状况;具有四个严重级别的故障严重程度等级可帮助您确定维护工作的优先级;维修建议建议技术人员采取纠正措施;详细的诊断报告和频谱图有助于确认数据质量,并缩小故障的根本原因;板载上下文相关帮助为新用户提供实时提示和指导
当你现在需要答案时......通过全新的振动测试方法控制计划外停机、防止重复出现的问题、设置维修优先级并管理您的资源。
您为自己的设施、团队和工作感到自豪。您尽一切努力使设备保持正常运行,但有时没有足够的时间或资源来跟上工作量,更不用说主动进行机械维护了。Fluke810 振动测试仪通过将强大的诊断引擎与简单的分步过程相结合,在靠前次进行测量时报告特定机器故障及其严重程度,而无需事先测量历史,从而让您领先一步。整体振动测量和频谱图使技术人员能够快速评估整体机器健康状况,而增强的报告和可操作的建议使您有信心首先解决关键问题。
使用Fluke810振动测试仪可以:
- 排除故障设备并了解故障的根本原因
- 在计划维护前后检查设备并确认维修
- 调试新设备并确保正确安装
- 提供可量化的设备状况证明并推动维修或更换投资
- 优先考虑和计划维修活动并更有效地运营
- 在设备故障发生之前预测它们并控制备件库存
- 培训新的或经验不足的技术人员,并在整个团队中建立信心和技能
Fluke810振动测试仪规格参数
诊断规范 | ||
---|---|---|
标准故障 | 不平衡、松动、不对中和轴承故障 | |
分析为 |
电机、风扇、鼓风机、皮带和链传动、齿轮箱、联轴器、离心泵、活塞泵、 滑动叶片泵、螺旋桨泵、螺杆泵、旋转螺纹/齿轮/凸轮泵、活塞压缩机、 离心压缩机、螺杆压缩机、闭式耦合机器、主轴 |
|
电机转速范围 | 200 转至 12000 转 | |
诊断详情 |
纯文本诊断、故障严重程度(轻微、中度、严重、极端)、维修细节、 引用峰值、光谱 |
电气规格 | ||
---|---|---|
测距 | 自动的 | |
模数转换器 | 4通道,24位 | |
可用带宽 | 2 赫兹至 20 赫兹 | |
采样 | 51.2赫兹 | |
数字信号处理函数 | 自动配置的抗混叠滤波器、高通滤波器、抽取、重叠、开窗、FFT 和平均 | |
采样率 | 2.5 kHz 至 50 kHz | |
动态范围 | 128 分贝 | |
信噪比 | 100分贝 | |
FFT分辨率 | 800行 | |
光谱窗 | 汉宁 | |
频率单位 | 赫兹、订单、每千次展示费用 | |
振幅单位 | 英寸/秒、毫米/秒、VdB(美国)、VdB*(欧洲) | |
非易失性存储器 | SD 微型存储卡,2 GB 内部 + 用于额外存储的用户可访问插槽 |
一般规格 | ||
---|---|---|
尺寸(高 x 深 x 宽) | 18.56 x 7.00 x 26.72 厘米(7.30 x 2.76 x 10.52 英寸) | |
重量(含电池) | 1.9 千克(4.2 磅) | |
展示 | ¼ VGA,320 × 240 彩色(5.7 英寸对角线)TFT LCD,带 LED 背光 | |
输入/输出连接 | 三轴传感器连接 | 4 针 M12 连接器 |
单轴传感器连接 | BNC连接器 | |
转速表连接 | 迷你 DIN 6 针连接器 | |
电脑连接 | 迷你“B”USB (2.0) 连接器 | |
电池 | 电池类型 | 锂离子电池,14.8 V,2.55 Ah |
电池充电时间 | 三个小时 | |
电池放电时间 | 八小时(正常情况下) | |
AC适配器 | 输入电压 | 100 伏交流电至 240 伏交流电 |
输入频率 | 50/60 赫兹 | |
操作系统 | WinCE 6.0核心 | |
语言支持 | 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语 | |
保修单 | 三年 |
环境指标 | ||
---|---|---|
工作温度 | 0°C 至 50°C(32°F 至 122°F) | |
贮存温度 | -20°C 至 60°C(-4°F 至 140°F) | |
工作湿度 | 10% 至 95% RH(非冷凝) | |
机构批准 | 中国 RoHS、CSA、CE、C TICK、WEEE | |
电磁兼容 | EN 61326-1:2006、EN 61010:1:2001 第 2 版。 |
传感器规格 | ||
---|---|---|
传感器类型 | 加速度计 | |
灵敏度 | 100 毫伏/克(±5%,25°C) | |
加速度范围 | 80 克峰值 | |
振幅非线性 | 1% | |
频率响应 | Z | 2 - 7,000 赫兹±3dB |
X, Y | 2 - 5,000 赫兹±3dB | |
电源需求 (IEPE) | 18 VDC 至 30 VDC,2 mA 至 10 mA | |
偏置输出电压 | 12 伏直流电 | |
接地 | 案例接地 | |
传感元件设计 | PZT陶瓷/剪切 | |
案例材料 | 316L不锈钢 | |
安装 | 10-32 内六角螺钉,2 极稀土磁铁(48 磅拉力) | |
输出接头 | 4 针,M12 | |
配合连接器 | M12 - F4D | |
非易失性存储器 | TEDS 1451.4 兼容 | |
振动极限 | 500 克峰值 | |
冲击极限 | 5000 克峰值 | |
电磁灵敏度,等效 g | 100微克/高斯 | |
密封 | 密闭 | |
温度范围 | -50°C 至 120°C(-58°F 至 248°F)±7% | |
保修单 | 一年 |
转速表规格 | ||
---|---|---|
尺寸(深 x 宽) | 2.86 x 12.19 厘米(1.125 x 4.80 英寸) | |
重量 | 96 克(3.4 盎司),含电缆 | |
力量 | 由 810 振动测试仪提供支持 | |
检测 | 2 类激光二极管 | |
范围 | 6.0 至 99,999 转/分 | |
准确性 | 6.0 至 5999.9 转/分 | ±0.01% 和 ±1 位 |
5999.9 至 99999 转/分 | ±0.05% 和 ±1 位 | |
解析度 | 0.1转 | |
有效范围 | 1 厘米到 100 厘米(0.4 英寸到 39.27 英寸) | |
响应时间 | 1 秒(> 60 rpm) | |
控件 | 测量开/关透明按钮 | |
界面 | 6 针迷你 DIN | |
电缆长度 | 50 厘米(19.586 英寸) | |
保修单 | 一年 | |
转速表配件 | 反光带 | 1.5 x 52.5 厘米(0.59 x 20.67 英寸) |
查看器 PC 软件 | ||
---|---|---|
很低硬件要求 | 1 GB 内存 | |
操作系统要求 | Windows 7、8.1 和 10 |
- 生成诊断报告并跟踪机器故障 的严重程度
- 利用键盘和鼠标创建机器设置, 并将数据传输至 810 测振仪
- 更详细地查看诊断和振动频谱
- 导入并存储 JPEG 图像和 Fluke IS2 热像仪图像,更全面 地了解机器的运行状况

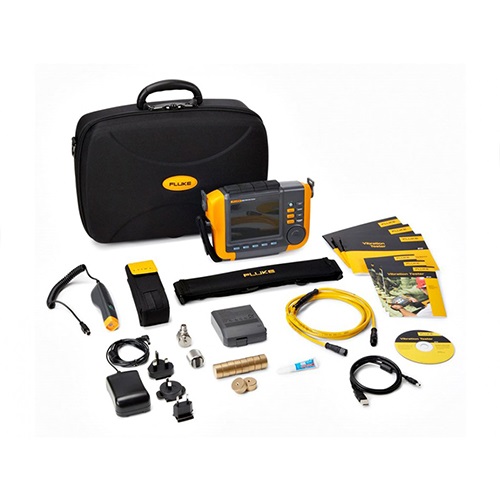

Fluke810振动测试仪配套装备
具备诊断技术的测振仪、三轴 TEDS 加速计、加 速计磁座、具有黏胶的加速计安装垫套件、加速 计快速断开电缆、激光转速计和存储袋、配备电 缆和适配器的智能电池组、肩带、可调节皮带拉 手、Viewer PC 软件、迷你 USB 到 USB 连接线、 入门指南、有插图的快速参考指南、用户手册、 CD-ROM、培训 DVD 和硬质携带箱。
