DPI610E

DPI610E 是新一代的德鲁克手持式 压力校准器 ,DPI610E手持式压力校准器是DPI600系列中很新的第六代产品。DPI610E将轻松的压力测量和生成、信号测量和回路功率与显著改进的泵能力和强大的触摸和按钮用户界面相结合。该装置设计坚固,专为仪器技术人员设计,使用现场工作人员的输入。它是测试和校准应用的理想解决方案。 特征 ✅完整的压力校准工具提供压力: 真空至35巴/500磅/平方英寸/3.5兆帕气压,内置气压计,用于精确的伪压力测量 液压压力高达......

产品描述

DPI610E是新一代的德鲁克手持式压力校准器,DPI610E手持式压力校准器是DPI600系列中很新的第六代产品。DPI610E将轻松的压力测量和生成、信号测量和回路功率与显著改进的泵能力和强大的触摸和按钮用户界面相结合。该装置设计坚固,专为仪器技术人员设计,使用现场工作人员的输入。它是测试和校准应用的理想解决方案。
特征
✅完整的压力校准工具提供压力:
  • 真空至35巴/500磅/平方英寸/3.5兆帕气压,内置气压计,用于精确的伪压力测量
  • 液压压力高达1000巴/15000磅/平方英寸/100兆帕
✅HART作为所有版本的标准
✅同类较佳压力精度:在-10°C至+50°C的温度范围内,总1年不确定度降至满刻度(FS)的0.025%
✅带有校准到期倒计时的完整校准记录
✅具有背光高对比度显示器的坚固手持设计
✅危险区域(本质安全)版本可用
✅可选远程即插即用压力传感器(PM700E)和电阻温度检测器(RTD接口)
✅使用快速安装的压力适配器和软管将现场泄漏降至很低
✅包括完整的数据记录和本地记录功能

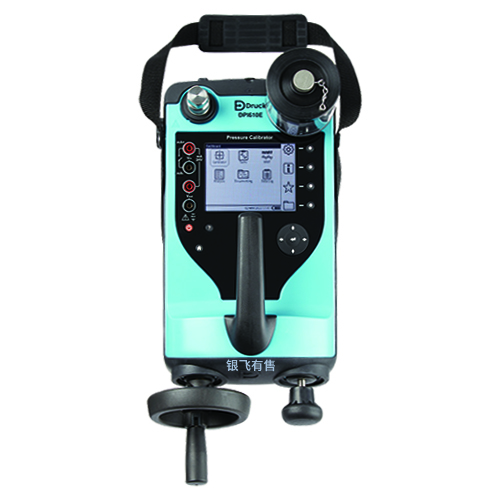

DPI610E

DPI610E手持式压力校准器

DPI610E是DPI600系列中的第六代,该系列于1984年首次推出。DPI600家族通过提供独立的压力生成和信号测量工具,彻底改变了测试和校准便携式包装。DPI600很快成为了行业的主力,今天它被简单地称为“Druck”。
DPI610E在技术遗产和三十多年压力测量和校准经验的基础上,提供了真正“Druck”的所有便利和可靠性,同时通过可选的危险区域认证提供了更快的性能。

压力精度
通过继续使用德鲁克的内部传感器技术,DPI610E提供了高度准确、可靠和稳定的压力测量。在-10°C至+50°C的温度范围内,总的1年不确定度降至满刻度(FS)的0.025%,使您对年度校准之间的测量精度完全有信心。
精密工程
性能是精密工程的一个功能。外壳材料的选择和精密成型确保了DPI610E坚固耐用、防风雨,适用于很恶劣的环境。
DPI610E保留了原始DPI6100E系列的全面电气测量和采购能力,但具有更好的精度和简化的连接。
集成压力泵以及内部和可选外部压力测量传感器与电源和测量功能无缝配合,提供一站式校准仪器
压力连接
DPI610E提供了一种无需工具的快速安装连接,其中手指紧密连接可在高达1000巴的压力下实现紧密连接。配备1m快速安装软管和G1/8内螺纹和1/8 NPT内螺纹适配器。其他适配器可用,请参阅附件。符合人体工程学的手柄设计专为实际使用而设计,为您提供了一个安全的把手,可用于墙壁或手持使用,以防止仪器在工作台上滑动。内置的手带/肩带便于携带。
压力产生
DPI610E压力生成系统的创新设计使用精心选择的部件提供了更简单、更高效的压力生成和精确控制。
DPI610E具有改进的压力产生能力,可提供更高的压力和更高的容量处理,气动压力从95%真空到35 bar/500 psi/3.5 MPa。一个简单的选择器可以让您从真空切换到压力,通过泵的几个冲程,您可以生成所需的压力。内置容积调节器可进行微调,精密控制排气阀可实现下降压力校准点。
气动版本
气动版本配备了一个集尘器,以防止灰尘和碎屑以及水分污染仪器本身和被测系统。
气动压力产生范围为-0.95至35巴/500磅/平方英寸/3.5兆帕(表压)。
内部泄压阀在壳体内部安全排气,以保护内部压力传感器。泄压压力在工厂设置为适合所订购的传感器/压力范围。
液压版
液压型有一个外部100cc油箱,便于查看液压油或水,一个启动泵,用于从连接的系统中排出空气,以及一个增强器,用于快速轻松地产生高达1000 bar/15000 psi/100 MPa的压力。
✅液压产生范围高达1000 bar/15000 psi/100 Mpa(绝对值)。
✅内部泄压阀
安全地将空气排放回储液罐,以保护内部压力传感器。泄压压力在工厂设置为适合所订购的传感器/压力范围。
零修正
零压力校正可用于仪表/差压传感器。

压力单位
在任何适合您和应用的压力单位中工作:
mbar,bar,Pa(N/m2),hPa,kPa,MPa,mmHg@0摄氏度,cmHg@0mHg0°C,inHg@0°C,kg/cm2,kg/m2,mmH2O@20摄氏度,cmH2O@20摄氏度,mH2O@20摄氏度、托耳、大气压、磅/平方英寸、磅/英尺2,inH2O@4摄氏度,inH2O@20摄氏度,inH2O@60°F,ftH2O@20摄氏度,ftH2O@4摄氏度,ftH2O@60°F,mmH2O@4摄氏度,cmH2O@4摄氏度,mH2O@4°C,自定义(用户定义)
压力传感器模式
在气动版本中,安装了内部气压计,允许在伪量程中使用表压和绝对压力传感器
对于液压型,我们提供绝对压力传感器(10巴及以上)的密封式压力表测量模式
压力测量公用设施
所有实用程序测试结果都可以保存并导出到PC。
泄漏试验
用于通过记录固定时间段内的压力变化来确定系统中是否存在泄漏。
泄漏测试也可与RTD传感器一起使用,以记录温度随时间的变化。
用户定义的设置/等待(很长60分钟)和测试周期(1秒至480分钟),带有实时倒计时计时器。
安全阀
用于测试安全泄压阀或排污阀在超出安全压力限值并返回正常关闭位置时是否满足要求的安全压力释放动作,当恢复到正常工作压力极限时。
开关测试
该功能测试压力开关达到其设定跳闸点时的启动,以及压力返回正常工作压力极限时的复位动作。在每次测试结束时,还计算迟滞值。

全新的用户界面
DPI610E用户界面可以通过触摸屏或按钮完全驱动,以允许带手套或不带手套使用。
✅仪表板允许快速选择应用程序,无需菜单或特殊键。
✅任务菜单提供了一个流行配置库。在仪表板屏幕上,单击三次,为下一个作业完全重新配置DPI610E。
✅从“收藏夹”菜单,访问速度更快,定期使用和定制的任务。
✅可在屏幕上查看电气连接图。

气压规格
DPI610E气压型号选型 Total uncertainty (1 Year) (%FS)                  -10 to 50 °C

Pressure range
NLHR (24hr) (% FS) '
-10 to 50 °C
Gauge
-10 to 50 °C
Pseudo Abs (1)
0 to 50 °C
03G 350 mbar/5 psi/35 kPa 0.02 0.047 0.186
05G 1 bar/15 psi/100 kPa 0.0185 0.044 0.077
07G 2 bar/30 psi/200 kPa 0.018 0.025 0.040
08G 3.5 bar/50 psi/350 kPa 0.018 0.025 0.031
10G 7 bar/100 psi/700 kPa 0.018 0.025 0.027
11G 10 bar/150 psi/1000 kPa 0.018 0.025 0.026
13G 20 bar/300 psi/2 MPa 0.018 0.025 0.025
14G 35 bar/500 psi/3.5 MPa 0.018 0.025 0.025

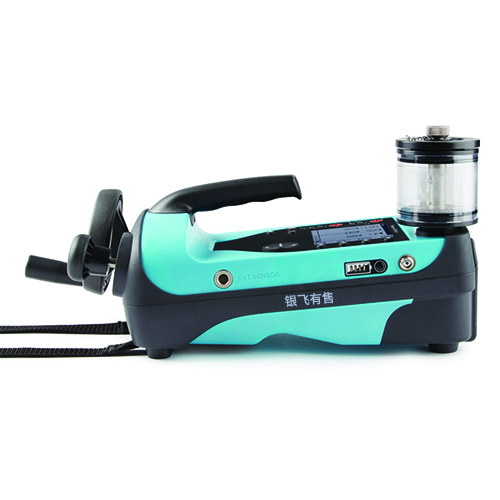

液压规格DPI610E液压型压力校验仪
DPI610E液压型号选型
总不确定度(1年)(%FS)
-10至50摄氏度

Pressure range
NLHR (24hr) (% FS) '-10 to 50 °C
Gauge

Abs
Sealed gauge
16A 70 bar/1000 psi/7 MPa 0.018   0.063 0.025
16G 70 bar/1000 psi/7 MPa 0.018 0.025
165A 100 bar/1500 psi/10 MPa 0.018   0.063 0.025
165G 100 bar/1500 psi/10 MPa 0.018 0.025
17A 135 bar/2000 psi/13.5 MPa 0.018   0.063 0.025
17G 135 bar/2000 psi/13.5 MPa 0.018 0.025
18A 200 bar/3000 psi/20 MPa 0.018   0.063 0.025
18G 200 bar/3000 psi/20 MPa 0.018 0.025
20A 350 bar/5000 psi/35 MPa 0.018   0.063 0.025
22A 700 bar/10000 psi/70 MPa 0.018   0.063 0.025
23A 1000 bar/15000 psi/100 MPa 0.018   0.063 0.025
注1:伪abs使用压力表传感器和内部气压计来提供绝对压力读数。总不确定度数字为表压范围的%FS。气压计总不确定度(24小时)小于0.5mbar,漂移小于0.33mbar/年。

电测量和电源


一年总不确定度10°C至30°C(50°至86°F)
%Rdg+%FS
附加误差-10°C至10°C和30°C至50°C
%FS/°C
解决方案
测量模式
DC
+/- 200 mV 0.018 0.005 0.001 0.001
+/- 2000 mV 0.018 0.005 0.001 0.01
+/- 20 V 0.018 0.005 0.001 0.00001
+/- 30 V 0.018 0.005 0.001 0.0001
Current
+/- 20 mA 0.015 0.006 0.001 0.0001
+/- 55 mA 0.018 0.006 0.001 0.0001


一年总不确定度10°C至30°C(50°至86°F)
%Rdg+%FS
附加误差-10°C至10°C和30°C至50°C
%FS/°C
解决方案
输出源模式
DC
10V* (Fixed, 25mA max.) 0 0.1 0 0.001
24V (Fixed, 25mA max.) n/a – loop supply
Current
0.6 to 24 mA 0.018 0.006 0.001 0.0001
0.6 to 24 mA (internal loop power) 0.018 0.006 0.001 0.0001
FS = Full scale Rdg = reading * Non-IS unit only
压力介质
大多数气体与铝、黄铜、不锈钢、丁腈和聚氨酯密封件、PTFE、缩醛、尼龙兼容。
校准证书
✅提供电气校准证书
✅以巴、磅/平方英寸和千帕提供的压力校准证书
✅可选UKAS认证校准

记录
DPI610E是一种简单易用的“日常”工具,用于维护和校准压力仪表。它有一个记录应用程序,提供了自动化校准程序、计算误差以及与PC和校准和维护系统接口的高级功能。
自动校准程序
可以使用DPI610E创建测试程序。这些程序以工单列表的形式呈现,选择后,每个程序将配置DPI610E以校准特定设备。程序自动运行,您只需设置压力即可。数据以数字方式记录,准备上传到数据库或校准管理
软件
单个测试程序模板可在多个资产上运行,每个资产的结果单独保存在DPI610E的内部存储器中,并可传输到PC以支持可追溯性。

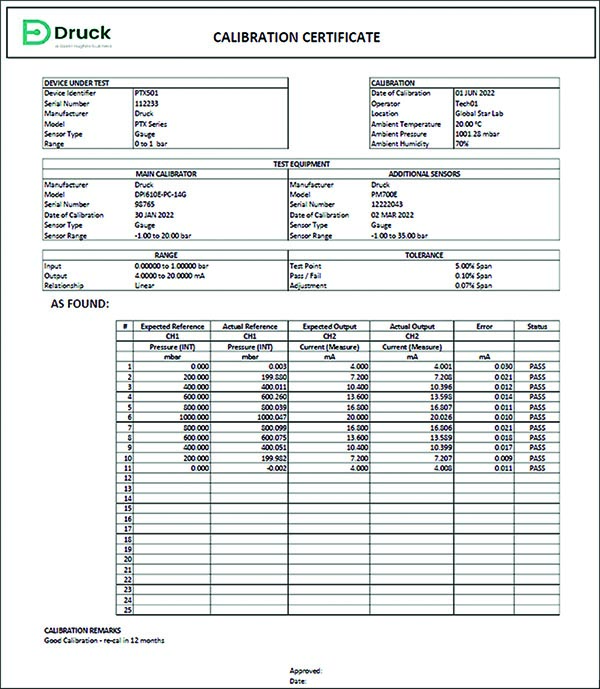

当测试结果导出到PC时,Druck提供了一个校准证书向导,将结果转换为格式化的专业外观证书,以便打印或归档。举例:校准证书向导中的证书示例
DPI610E校准证书向导中的证书
银飞公司有售DPI610E手持式压力校准器
