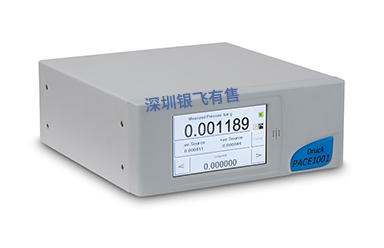

PACE1000
产品描述
PACE1000功能特点介绍
- 单个或多个压力量程范围可选
- 选购三个压力模块可同时显示3个通道的压力测量值
- 压力范围高达1000bar（14500psi/100 MPa）
- 精度选择高达0.005%FS
- 长期稳定性高达0.01%Rdg/每年
- 大气压参考选项
- 负向校验作为标准配置
- 标配带屏幕重放功能的数据记录
- 可选择图形显示
- 高分辨率触摸屏操作
- 直观的图标驱动菜单结构
- 开关测试/模拟输出选项&开关测试/继电器触点选项
- 配置RS232、IEEE连通性、以太网和USB接口
- 航空版本选项
- 泄露测试选项
- 很小值/大值/平均值显示
- 与第三方软件包兼容
- 28个可选压力单位以及4个用户自定义单位
- 提供各种服务支持选项
英国DRUC品牌压力指示仪PACE100气压计
新型PACE系列精密压力指示仪符合所有相关欧盟安全指令的要求。本设备带有CE标志。结合来自于英国DRUCK工厂的测量技术，为压力测量中的试验、校验和监测提供优质、快速、灵活和经济的解决方案。PACE采用了数字式压力传感器，凭借该型压阻和谐振装置，可提供高质量、稳定性、更大的带宽和更高的精度。PACE1000提供宽泛的标准压力范围选择，具有三种精度等级，保证其能够适应不同的规格和预算需求。用户可以自行配置PACE1000的彩色触屏显示，多显示3个压力测量值，可来自于5个传感器输人： 3个内部传感器和2个外部传感器。如果安装的传感器数目多于两个，指示配置将得到扩展，可以显示文本或图表格式，以及P1-P2的差 动显示。也可以根据自定义时间段、采样率和触发条件记录显示内容。所有压力传感器测量值可通过通信端口重新覆输。
PACE1000选项
泄漏测试：泄属测试对测量亭留时间内的泄漏率进行测量。测试开始时，采用仪器测量施加在用户系统上的测试压力，并记录测量停留时间内的压力变化。测量完成后，在显示屏上显示测试结果，使用当前所选压力单位，显示每秒或每分钟的泄漏率。
开关测试-标配模拟输出或无源触点选项：开关测试自动测试压力开关设备。测试时，将显示触点打开、关闭时的压力以及开关的滞后量。还可将开关测试任务设置为捕捉开关触发的大值.小值和平均值。
模拟输出：可以通过设置菜单编程模拟输出，使其输出与仪器所选范围成比例的信号。这样，仪器便可连接PC或PLC 1/0卡、远程显示器、图表记录器或其他数据记录设备。用户可在0至10V、0至5V. -5至5V以及0/4 至20mA间选择输出范围。主仪器I作温度范围内的主仪器测量压力精度为0.05%FS.变量更新速率为每秒80个读数。对于相对压力的比例输出，该选型可在小值和FS压力之间编程。
无源触点：通过无源触点可以控制真空泵和锅炉等外围设备。每个VFC选项都具有3个独立无源NO/NC继电器触点。PACE1000设备可以设定多种条件触发继电器,使其切换触点。
航空选项：显示内容全部使用航空单位：高度-英尺或公尺；空气流速-节、千米小时、mphMach-mach数值；用于气压测量应用的平均海平面和压计的导出压力。用于飞机场应用的QFE、QFF 和QNH趋势图。
PACE1000气压计优点
标准压力范围：
25、70、200、350和700mbar表压；1、2、3.5、7、10、20、35、70、100、135、172、210bar表压；350、420、700和1000bar绝压
0.35、1、3、5、10、15、30、50、100、150、300、500、1000、1500、2000、2500、3000psi表压；500、6000、10000和14500psi绝压
2.5、7、20、35、70、100、200、350、700kPa表压，1、2、3.5、7、10、13.5、17.2、21MPa表压，35、42、70和100MPa绝压
所有的表压量程均已包括负向校验。选择任一量程范围再添加大气参考选项可实现绝压/表压量程转换
IRS-B大气参考量程：750-1150mbar绝压、10.9-16.7psi绝压、75-115kpa绝压
PACE1000具体功能描述
|
显示 |
|
|
面板 |
1／4VGA4.3英寸宽屏彩色LCD屏幕，配备一体式触摸屏 |
|
通信更新速率 |
每秒8次 |
|
显示更新速率 |
每秒2次 |
|
读数 |
± 9999999 |
|
压力单位 |
mbar、bar、Pa(N/m2)、hPa、kPa、MPa、mmHg @ 0°C、cmHg @ 0°C、mHg @ 0°C、inHg @ 0°C、 |
|
性能（效验温度范围内） |
|
|
IPS0标准精度 |
0.02% Rdg + 0.02% FS (25mbar：0.20% Rdg + 0.20% FS，70mbar：0.10% Rdg + 0.10% |
|
IPS1提高精度 |
0.01% Rdg + 0.01% FS (25mbar：0.10% Rdg + 0.10% FS，70mbar：0.05% Rdg + 0.05% |
|
IPS2**精度 |
0.005% Rdg + 0.005% FS (25mbar：0.05% Rdg + 0.05% FS，70mbar：0.025% Rdg + |
|
IPS长期稳定性 |
2bar到210bar (30psi至3000psi)，0.01%Rdg/年；1bar，0.02% Rdg/年；25mbar- |
|
负压精度 |
任意负压压力下**误差等于等值正压下的**误差。 |
|
IRS0标准精度 |
0.01% FS，包括非线性、迟滞、重复性和温度影响 |
|
IRS1提高精度 |
0.005% FS，包括非线性、迟滞、重复性和温度影响 |
|
IRS0-B |
0.10mbar或0.001450psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间 |
|
IRS1-B |
0.05mbar或0.000725psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间 |
|
IRS2-B |
0.025mbar或0.0003625psi。包括非线性、迟滞、重复性和15°C (59°F) 至45°C (113°F) 之间 |
|
IRS长期稳定性 |
0.01%读数/年，大气参考0.1mbar/年 |
|
绝压精度 |
表压精度+大气参考精度 |
|
电气规格 |
|
|
供电 |
90VAC至130VAC@47至63Hz和180VAC至260VAC@47至63Hz。15VA |
|
通信 |
|
|
通信 |
RS232、USB和IEEE-488、SCPI、DPI141、DPI142和DPI150模拟。LabVIEW驱动程序 |
|
环境 |
|
|
温度 |
工作温度 10°C至50°C (50°F至122°F) 校验温度 15°C至45°C (59°F至113°F) 储存温度 -20°C至70°C (-4°F至158°F) |
|
密封等级 |
IP20 (EN60529)，**室内使用 |
|
湿度 |
5% RH至95% RH非凝露。 |
|
振动 |
符合Def. Stan. 66-31 8.4 Cat 3以及MIL-T-28800E Cat 2 |
|
冲击 |
机械冲击符合EN61010标准 |
|
认证 |
LVD EN61010、EMC EN61326、PED、ROHS & WEEE-CE标志 |
|
物理规格 |
|
|
重量 |
3.2kg（不包括外部PSU和包装重量）至6.5lbs（包括外部PSU和包装重量） |
|
尺寸 |
218mm x 88mm (2U) x 250mm (8.6in x 3.5 (2U)) x 9.8in） |
|
压力连接 |
9/16 18UNF Autoclave外螺纹，对应350bar至1000bar |
PACE1000标准附件清单的包装物品
• 实时监测大气压力
• 为手机/手表行业的传感器校准提供高精度的标准源
