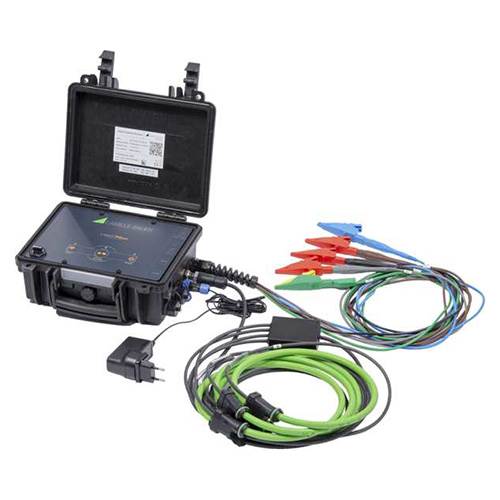

LINAXPQ5000-MOBILE电能质量分析仪
LINAXPQ5000-MOBILE电能质量分析仪 也是便携式可编程三相电能和功率扰动分析仪，LINAXPQ5000-MOBILE经质量认证的 电能质量分析仪 将经过验证的技术与高精度测量，创新功能和革命性的通讯选项结合在一起。根据标准（IEC 61000-4-30，版本3.0，A类），可以非常快速地检测出故障，并进行精确定位和记录，同时，测量仪器可以通过集成的Web服务器使用创新的PQ-easy报告功能直接生成统计评估报告，也可以输入和选择各个限值标准。这些报告符合包括EN 50160，IEC 61000......
产品描述
LINAXPQ5000-MOBILE电能质量分析仪也是便携式可编程三相电能和功率扰动分析仪，LINAXPQ5000-MOBILE经质量认证的电能质量分析仪将经过验证的技术与高精度测量，创新功能和革命性的通讯选项结合在一起。根据标准（IEC 61000-4-30，版本3.0，A类），可以非常快速地检测出故障，并进行精确定位和记录，同时，测量仪器可以通过集成的Web服务器使用创新的PQ-easy报告功能直接生成统计评估报告，也可以输入和选择各个限值标准。这些报告符合包括EN 50160，IEC 61000-2-2，IEC 61000-2-4和IEC 610002-12以及GB / T和IEEE519在内的标准，可以经济高效地访问，而无需外部软件。
不带UPS的设备：–10至15至30至+55°C级
文章来源于电能质量分析仪PQ5000-MOBILE
LINAXPQ5000-MOBILE电能质量分析仪使用说明书规格
便携式电能质量，电能计量仪
涵盖的标准：EN 50160，IEC 61000-2-2，IEC 61000-2-4和IEC 610002-12，以及GB / T和IEEE 519
通过以太网或Wi-Fi接入点进行通信
触摸保护：IP 65（封闭式外壳）
测量类别：600 V CAT III / 300 V CAT IV
通过GPS和NTP进行时间同步
采样率：18 kHz
采样率：18 kHz
电流传感器技术取决于仪器型号-Rogowski线圈（2000 A）或电流钳（10、100或1000 A）
采集电压骤降和骤升，过压，不对称，闪烁
LINAXPQ5000-MOBILE操作使用说明书的测量输入说明
标称电压：57.7…400 VLN，100…693 VLL；
较大测量：520 VLN，900 VLL
测量类别：600V III类
较大测量：520 VLN，900 VLL
测量类别：600V III类
消耗量：≤ U2/1.54米Ω 每相
阻抗：1.54 MΩ
每相过载能力：连续：520 VLN，900 VLL10x 1s，间隔10s：800 VLN，1386 VLL
每相过载能力：连续：520 VLN，900 VLL10x 1s，间隔10s：800 VLN，1386 VLL
测量不确定度：0.1%
LINAXPQ5000-MOBILE电能质量分析仪探头测量说明
a） 罗戈夫斯基探头ACF 2004\ U 1
电流范围：高达3800A
测量类别：1000V CAT III，600V CATIV
精度（25°C、 50赫兹）：± 读数互换性的0.5%：± 读数的0.5%
精度（25°C、 50赫兹）：± 读数互换性的0.5%：± 读数的0.5%
线性（10-100%MB）：± 读数相位误差的0.2%（45-65 Hz）：<± 1°
温度系数：± 读数的0.05%/°C
位置灵敏度：± 读数的2%
位置灵敏度：± 读数的2%
外场：± 5A级
频率范围：10Hz至20kHz（-1dB）
b） 电流钳
测量类别：600V CATIII频率范围：30Hz至10kHz，10安/1伏
电流范围CR：10mA至10A AC
输出灵敏度：100mV/A
LINAXPQ5000-MOBILE电源电能质量分析仪的设备参数化或测量结果评估不需要软件。设备的WEB界面提供了所有必需的功能。这些可以通过移动电话、平板电脑或笔记本电脑通过局域网或无线局域网接口使用。通过接口可直观的看到或得到测量数据可视化，网络LAN+WLAN、报警、记录的状态栏、服务功能、符合性报告的PQ简易报告、完整的设备参数化、支持度量活动（很多20种配置）、以CSV格式导出数据（加载配置文件、波形、事件列表）。
电能质量分析仪使用环境要求
工作温度：不带UPS的设备：–10至15至30至+55°C级
带UPS的设备：0至15至30至+35°C级
（如果在该工作温度范围之外使用，则不能确保对UPS电池组进行充电）。
存储温度：
基本设备：-25至+70°C
基本设备：-25至+70°C
电池组：-20…60°C（<1个月）；-20°…45°C（<3个月）；-20…30°C（<1年）
温度影响：每10 K 0.5x测量不确定度
长期漂移：每年0.5x测量不确定度
使用组：II（符合EN 60 688）
长期漂移：每年0.5x测量不确定度
使用组：II（符合EN 60 688）
相对湿度：<95%无凝结
海拔：≤ 较大2000米
海拔：≤ 较大2000米
LINAXPQ5000-MOBILE电能质量分析仪可以对能源供应的供应质量、供应可用性、变更或改进措施的评估及能量流分析的操作进行验证，并支持在相同位置重复测量的活动。为此，配置管理器很多可以处理20种不同的设备设置，还可以具有用于连接移动设备的WLAN接入点，并通过其自己的网站提供用于评估的所有数据。为了能够验证测量位置的电能质量，测量持续时间应至少为7天。分析仪符合IEC 62586-2的认证，可以用作监管机构，与电力公司进行谈判以及内部质量的可靠且可比较的信息来源控制。
