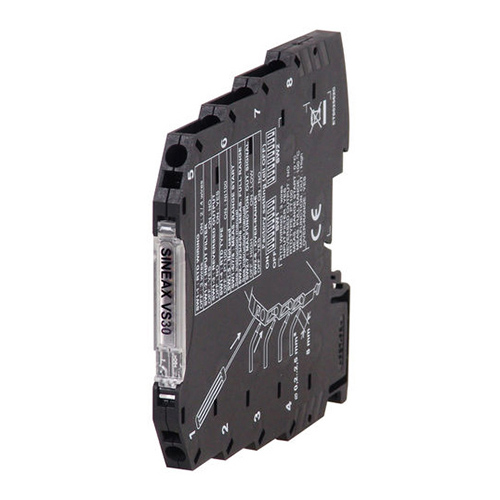

SINEAXVS30可编程温度变送器
SINEAXVS30可编程温度变送器 是无源信号转换器的一种，用于回路供电的转换器，可以用PT100和Ni100输入进行温度测量，建议使用屏蔽电缆进行电气连接，PT100（EN60751/A2-ITS90）的输入范围是-200到+650℃，很小跨度为20℃，电源可以连接2线、3线甚至4线连接；Ni100的输入范是60到+250℃，很小跨度是20℃，也连接2线、3线、4线电源。变送器本身非常的薄，仅6.2mm，可以垂直安装于比较通风的位置，不要有其他物体遮挡，避免将其放置在发热设备上方，建议放置在框架......
产品描述
SINEAXVS30可编程温度变送器是无源信号转换器的一种，用于回路供电的转换器，可以用PT100和Ni100输入进行温度测量，建议使用屏蔽电缆进行电气连接，PT100（EN60751/A2-ITS90）的输入范围是-200到+650℃，很小跨度为20℃，电源可以连接2线、3线甚至4线连接；Ni100的输入范是–60到+250℃，很小跨度是20℃，也连接2线、3线、4线电源。变送器本身非常的薄，仅6.2mm，可以垂直安装于比较通风的位置，不要有其他物体遮挡，避免将其放置在发热设备上方，建议放置在框架或安全壳隔室的下部，高精度16位分辨率，连接至35mm导轨安装上安装，较大消耗电流为24mA，可通过DIP开关或PC及相关软件进行编程。
SINEAXVS30可编程温度变送器是根据DIN46277设计的，可安装在轨道上，安装时将信号转换器设置在导轨上部，再向下按压信号转换器就可以了；在需要更换或拆除时，只需要拿螺丝刀向上提起变送器就可以取下来。变送器可以通过DIP开关或PC进行配置，全新的DIP开关是处于关闭状态的，可以在PC上进行设置，只能在非电压模式下通过DIP开关进行设置。
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新定义基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！
SINEAXVS30进口可编程温度变送器特点
输入：Pt100（-200 ... + 650°C），Ni100（-60 ... + 250°C）
输出：电流4 ... 20或20 ... 4 mA
较大限度：24 mA
测量转换16位
电源范围5 ... 30 V DC（回路供电）
小尺寸（6.2 x 93.1 x 102.5毫米）
精度等级0.1％或0.1°C
通过拨码开关或软件进行编程
SINEAXVS30可编程温度变送器参数使用操作说明书
| Power supply | 5 … 30 V DC |
| Thermal derivation | <0.01%/K |
| Status indicators (LED) | Anomaly，alarm |
| Max. power consumption | from21mAto24VDC |
| Lowest consumption (no load) | 7.5mA |
| Galvanic isolation | No |
| A/D Conversion | 16bit |
| Frequency filter | 50…60Hz(programmable) |
|
DIP Switch |
– Input signal setup – Zero and span configuration – Output signal setup |
| Processing | Floating point 32 bit |
| Dimensions | 6.2 x 93.1 x 102.5 mm (w x h x d) |
| Housing | Terminal housing for mounting on 35 mm DIN 46277 |
| Weight | 45g |
| Operating temperature | –20…+65°C |
| Connections | Plug-in screw clamp terminal blocks， wires up to 2.5 mm2 |
SINEAXVS30可编程温度变送器规格
| Description | Code |
| Pt100， Ni100 / loop-powered converter | 162 769 |
|
Accessories (programming)：USB_TTL-RS232 Seriel converter USB cable TTL cable Software-CD |
162 917 |
| Eingang：Pt100 | 3-Leiter |
| Netzbrummunterdrückung | aktiv |
| Invertierter Ausgang | inaktiv |
| Fühler | Pt100 |
| Anfangswert | 0 °C |
| Endwert | 100 °C |
| Ausgangssignal bei Fehler | Signal steigend |
| Bereichsüberschreitung aktiv |
bis 102，5% vom Endwert wird Ausgang linear angezeigt. Bei Fehler geht der Ausgang auf 105% des Endwertes |
文章来源于Camillebauer
