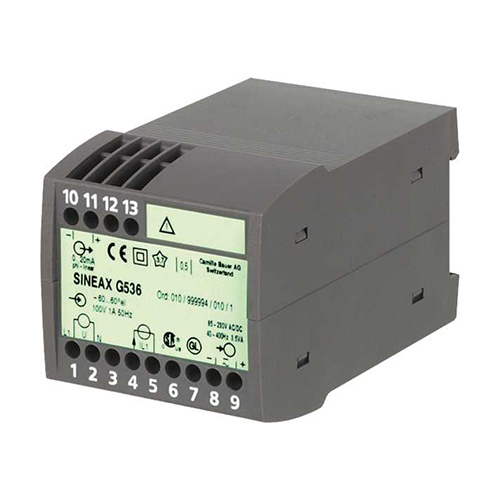

SINEAXG536功率因数传感器
SINEAXG536功率因数传感器 ，相角传感器的设计用于测量具有正弦波形式的单相或三相平衡网络的电流和电压之间的相角或功率因数，输出信号的采用与负载无关的直流电流或电压的形式，并且与相角成正比，电流和电压这两个测量值之间的功率因数，提供正弦波，矩形或失真波形，并且可以用作测量电压达230伏的测量源。满足EN 61010或IEC1010有关电磁兼容性、EMV安全性的所有重要要求和法规，严格按照ISO9001质量保证标准进行设计、生产和测试，辅助电源由......
产品描述
SINEAXG536功率因数传感器，相角传感器的设计用于测量具有正弦波形式的单相或三相平衡网络的电流和电压之间的相角或功率因数，输出信号的采用与负载无关的直流电流或电压的形式，并且与相角成正比，电流和电压这两个测量值之间的功率因数，提供正弦波，矩形或失真波形，并且可以用作测量电压达230伏的测量源。满足EN 61010或IEC1010有关电磁兼容性、EMV安全性的所有重要要求和法规，严格按照ISO9001质量保证标准进行设计、生产和测试，辅助电源由24-60或85-230VAC/VDC供电。
SINEAXG536功率因数传感器特点
测量输入：正弦波，方波或失真的标称输入电压的，具有主导基波
输入电压：10至690 V
输入电流：0.5至6 A
标称输入频率：50 Hz
输出：cos phi linear
辅助电源：85至230 V AC / DC
输入频率响应时间段：4
测量范围（用于进口）：0.5 .. cap .. 1 .. ind .. 0.5 cosp linear
测量范围极限：很小值 较大跨度20°el跨度360°el
提供单极性，双极性或零归零输出量的测量输出
测量方法：获取零交叉点之间的距离
电源：集成的AC-DC电源组，具有宽容范围，可通用
高顶导轨安装壳体
认证：CSA
SINEAXG536功率因数传感器从负载获取信号或无功阻抗引起的损耗，一天之内，这个损耗会引起剧烈的波动，波动会阻碍稳态无干扰功率补偿，禁止过度补偿。转换器变压器与变压器相连或直接相连，发射器也用于发射机的相位角或功率因数可通过基波控制着输入变量、输出和输出的失真相位角或功率因数比例直流信号的测量。
SINEAXG536功率因数传感器规格
| Description | *Blocking code | no-go with blocking code | Article No./ Feature | |
| SINEAX G536 Order Code 536 - xxxx xxxx xx | 536 – | |||
| Features, Selection | ||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 |
|||
| 2. |
Measuring mode For phase angle (j-linear) |
A |
1 |
|
| For power factor (cosj-linear) | B | 2 | ||
| 3. |
Application Single-phase AC |
1 |
||
| U: L1 & L2 I: L1 3 or 4-wire 3-phase balanced load | 2 | |||
| U: L2 & L3 I: L2 3 or 4-wire 3-phase balanced load | 3 | |||
| U: L3 & L1 I: L3 3 or 4-wire 3-phase balanced load | 4 | |||
| U: L1 & L3 I: L1 3 or 4-wire 3-phase balanced load | 5 | |||
| U: L2 & L1 I: L2 3 or 4-wire 3-phase balanced load | 6 | |||
| U: L3 & L2 I: L3 3 or 4-wire 3-phase balanced load | 7 | |||
| U: L1 & L2 I: L3 3 or 4-wire 3-phase balanced load | A | |||
| U: L2 & L3 I: L1 3 or 4-wire 3-phase balanced load | B | |||
| U: L3 & L1 I: L2 3 or 4-wire 3-phase balanced load | C | |||
| 4. |
Nominal input frequency 50 Hz |
1 |
||
| 60 Hz | 2 | |||
|
Non-standard [Hz] ≥ 16 to 400 Hz With power supply from measuring input min. 40 Hz |
9 |
|||
| 5. |
Nominal input voltage UN = 100 V |
C |
1 |
|
| UN = 230 V | C | 2 | ||
| UN = 400 V | D | 3 | ||
|
Non-standard [V] ≥ 10 to 690 V With power supply from measuring input min. 24 V, max. 230 V, see feature 9, lines 3 and 4 |
9 |
|||
| 3-phase system: Input voltage = phase to phase voltage | ||||
| 6. |
Nominal input current 1 A |
1 |
||
| 5 A | 2 | |||
|
Non-standard [A] ≥ 0.5 to 6.0 A |
9 | |||
| 7. |
Measuring range Phase angle – 60 … 0 … + 60 °el |
B |
1 |
|
| cosj 0.5 … cap … 1 … ind … 0.5 | A | 2 | ||
|
Non-standard [°el] or [cosj] Measuring range within – 180 … 0 … + 180 °el or – 1 … ind … 0 … cap … 1 … ind … 0 … cap … – 1, but clear indication only to – 170 … 0 … + 170 °el Measuring span ≥ 20 °el |
9 |
|||
| 8. |
Output signal 0 … 20 mA |
1 |
||
| 4 … 20 mA | 2 | |||
|
Non-standard 0 … 1.00 to 0 … < 20, [mA] – 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical) 1 … 5 to < (4 … 20) (AA / AE = 1 / 5) |
9 |
|||
| 0 … 10 V | A | |||
|
Non-standard 0 … 1.00 to 0 … < 10, [V] – 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical) 0.2 … 1 to 2 … 10 (AA / AE = 1 / 5) |
Z |
|||
| AA = Output start value, AE = Output end value | ||||
| 9. |
Power supply 85 … 230 V DC, AC |
1 |
||
| 24 … 60 V DC, AC | 2 | |||
| Internal from measuring input (24 … 60 V AC) | C | 3 | ||
| Internal from measuring input (85 … 230 V AC) | CD | 4 | ||
| Connect to the low tension 24 V AC / 24 … 60 V DC | 5 | |||
| 10. |
Response time 4 periods of the input frequency (standard) |
1 |
||
| 2 periods of the input frequency | 2 | |||
| 8 periods of the input frequency | 3 | |||
| 16 periods of the input frequency | 4 | |||
SINEAXG536功率因数传感器使用注意
工作温度：-10至+55°C
温度储存：-40至+70°C
相对湿度：≤75%，无凝结
高度：较大2000m。
高度：较大2000m。
仅在室内使用！
