SIRAXMT7000/MT7050交直流信号隔离转换器
SIRAXMT7000/MT7050交直流信号隔离转换器 是综合的AC/DC电流和电压转换器,符合EN61010-1的标准,适用于轨道安装,可以安装在任何位置,与常见的电流和电压互感器、罗氏线圈和温度传感器(PT100 or NTC)连接,用来测量RMS-AC/DC的很小平均值、较大平均值、频率、峰值因子温度和电阻测量,较大可测量63次谐波、较大电流峰值、THD以及模块内部的温度测量。SIRAXMT7000/MT7050具有完全可配置的模拟输出、数字输出和RS48\Modbus\RTU接口,利用免费的软件更加利于操作。......
产品描述

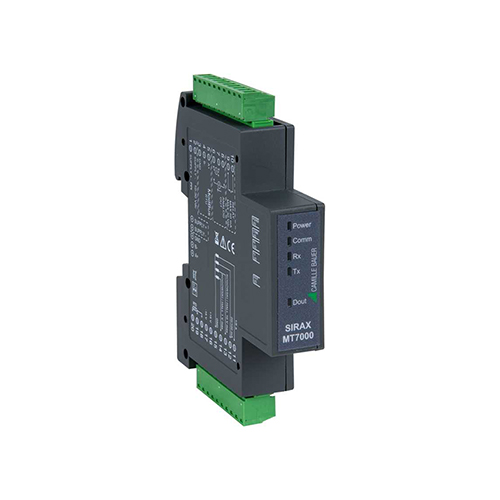

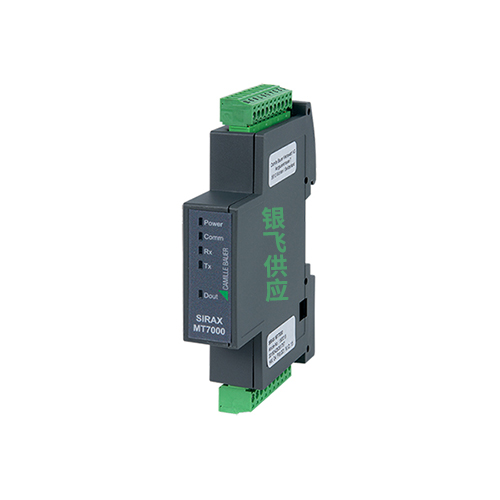

SIRAXMT7000/MT7050交直流信号隔离转换器是综合的AC/DC电流和电压转换器,符合EN61010-1的标准,适用于轨道安装,可以安装在任何位置,与常见的电流和电压互感器、罗氏线圈和温度传感器(PT100 or NTC)连接,用来测量RMS-AC/DC的很小平均值、较大平均值、频率、峰值因子温度和电阻测量,较大可测量63次谐波、较大电流峰值、THD以及模块内部的温度测量。SIRAXMT7000/MT7050具有完全可配置的模拟输出、数字输出和RS48\Modbus\RTU接口,利用免费的软件更加利于操作。SIRAXMT7000/MT7050交直流信号隔离转换器用于监测单相交流和直流系统,直接通过一次导线的开口插入,电流测量与测量线电气隔离,测量变量个数优良,较大电流可达300A/AC或400A/DC,可实现多种器件的使用,具有变送器功能的AC/DC电流互感器是只需要监测电流的应用的理想解决方案,非常适用于监控中/大型光伏设备、电池充电系统和工业过程。
SIRAXMT7000/MT7050主要特点
智能▪灵活▪简单
PBT制成的防破坏的塑料外壳
符合UL94V0级的阻燃和自熄的功能要求
可以测量交流300A和直流400A的电流检测
电流与测量电路分离
通过配置软件进行配置
RS485Modbus/RTU输出和模拟0~10V或4~20mA输出
DIN导轨或墙壁安装,用于垂直或水平位置
DIN导轨或墙壁安装,用于垂直或水平位置
SIRAXMT7000/MT7050的传感器和转换器输入

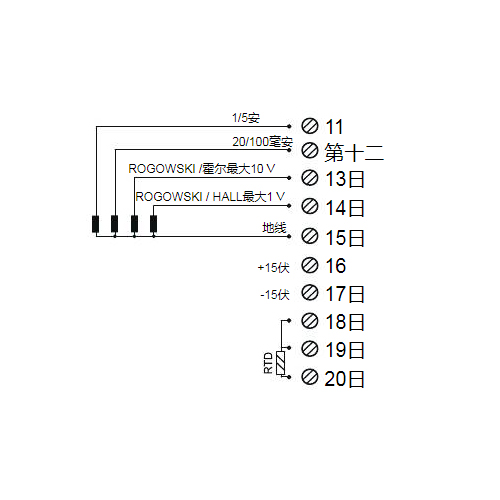

根据传感器的类型或可用信号,设置连接方式为电路图。
传感器1 / 5A:在端子11和15之间(GND)。
传感器20/100 mA:在端子12和15(GND)之间。
较大±10 V的传感器:在端子13和15(GND)之间。
较大±1 V的传感器:在端子14和15(GND)之间。
传感器PT100 2线/ NTC:18、19(将这两个端子连接在一起den)和20。
传感器PT100 3线:在端子18、19和20之间(端子18和19之间没有任何连接)
传感器1 / 5A:在端子11和15之间(GND)。
传感器20/100 mA:在端子12和15(GND)之间。
较大±10 V的传感器:在端子13和15(GND)之间。
较大±1 V的传感器:在端子14和15(GND)之间。
传感器PT100 2线/ NTC:18、19(将这两个端子连接在一起den)和20。
传感器PT100 3线:在端子18、19和20之间(端子18和19之间没有任何连接)
SIRAXMT7000/MT7050交直流信号隔离转换器可以通过自由编程软件进行配,T-总线连接用于为设备供电和通信。总线支持的模块数量取决于使用的电源(检查模块的吸收)。SIRAXMT7000/MT7050交直流信号隔离转换器可通过两种方式编程。一方面是串行RS485-USB接口和编程软件,另一方面是直接使用Modbus地址寄存器。如果要使用编程软件设置设备,请将DIP开关设置为0。如果要通过RS485 Mo dbus接口直接设置,请将靠前个DIP开关设置为1(以上),然后将第二个DIP开关设置为0(9600)或1(38400)。设置完成后,请通过命令寄存器保存配置,然后在将DIP开关打开至0之前关闭电源。瑞士Camillebauer是专业的电压,电流,频率,功率,温度,角位等多功能变送器,电量表,信号隔离放大器,电能质量监控测试设备,能源优化管理方案供应商。电力,不像墙上的插座那样简单!
