怎样间接测量低温液体的液位

怎样间接测量低温液体的液位是一个比较有技术型的工作了,因为低温的差压变送器很难去测量负20度以下介质的液位,本身低温的差压变送器也有一个量程上的一个限制,还有着介质之间的一个特性不同,所以在测量低温液体的液位的是比较需要技术含量的,而想要测量低温液体的液位,间接去测量当然是较好的的,不触碰液体的情况下,是很安全的而且有效的。

间接测量
如需要测量液氨、液氮等低温介质的液位,可以采用气体隔离的间接测量。如图所示,即通过测量导压管内的气体压力,来达到测量低温介质液位的目的。由于高压侧导压管内的液体处于沸点以上的常温状态。因此,导压管内的液体蒸发成气体,直至导压管内形成饱和气为止。当选择差压变送器进行测量时,其方法还是采用液柱静压力的原理,切记这和温度校验仪的测试方法不同。

测量低温液体的液位步骤
差压变送器应安装在高于高达液位的位置上,高压侧接液相导压管,既可使变送器处于常温的工作环境,又可使低温液体充分汽化。为方便调整仪表零位及更换仪器仪表,在差压变送器高、低压侧之间要安装一只平衡阀。差压变送器装好应调整零位,接着打开气相导压阀PL,在工作压力下再次调整零位。然后打开液相导压阀PH,稍等片刻使低温液体汽化充分,再关闭平衡阀使变送器投入运行。

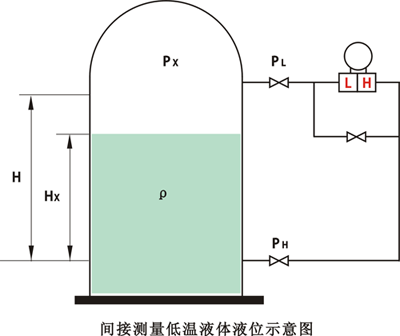

间接测量低温液位液位示意图
低温液体液位

关闭步骤
使用中检查或调零时,先打开平衡阀,使差压变送器高、低压侧压力平衡,然后,关闭液相导压阀,即可检查或调整零位。
如果被测液体的汽化气体与空气接触会有危险时,在维修中应采取一定的安全措施。
怎样间接测量低温液体的液位的步骤可以按照上面这些步骤以及计算来进行。此文章来自银飞
