绕组好坏，光靠万用表测不出来。本文用大白话讲清脉冲式线圈测试仪原理、行业标准怎么读，以及同惠TH2883S4-5这类4通道设备如何把看不见的缺陷变成看得见的数据。

一.同样会转的电机，为什么有的半年就烧了？

同样一批电机，同样的图纸，同样的材料。有的用八年没出过问题，有的装上去三个月就烧了。拆开看，漆包线表面好好的，可它偏偏就是坏了。

答案往往藏在绕组内部：匝间短路、层间绝缘不良。这类缺陷不冒烟、不发热，用万用表也量不出差别，像身体里长了东西却看不出症状。工厂要在出厂前把它们揪出来，靠的是一种叫"脉冲式线圈测试"的技术。说白了，就是给线圈做一次"看不见的体检"。

你可能会问：电机通上电，好坏一用便知，为什么还要专门测？因为多数故障不是"立刻不转"，而是"提前老化"。测的，正是老化之前那点看不见的裂缝。

二.量电阻、测通断，就够了吗？

不够。这是最常见的误区：电阻一样，不代表绝缘一样；通断正常，不代表匝间没有短路。打个比方，两条绳子一样长、一样重，不代表一条结实、一条不结实。线圈同理，表面参数相同，内部状态可能天差地别。还有一个误区是怕"高压"伤产品。脉冲测试是瞬间试探，测完就撤，正常产品毫发无损。真正该担心的不是测试，而是没测出来。

三.一个脉冲下去，线圈里发生了什么？

先看一个生活现象。拨一下琴弦，弦会振动，声音越来越小，直到消失。琴弦的状态不同，"余音"的样子就不同：松了、紧了、裂了，衰减都不一样。线圈也有自己的"余音"。

测试仪给线圈一个高压脉冲，就像"拨了一下琴弦"。线圈随之产生的衰减振荡波形，就是它的"余音"，里面藏着圈数、电感、绝缘状态的信息。健康的线圈，余音平稳有规律；有匝间短路或绝缘损伤的线圈，余音就会走样。

怎么判断"走样"？大致看两处：余音断得快，说明能量被内部短路白白消耗；余音长短节奏变了，可能和圈数、磁芯有关。设备要做的，就是把这支"余音"录下来，和标准波形一笔一笔比对。

还有一类信号叫电晕。绝缘有微小损伤时，高压下会产生细小的放电，像体检时听诊器里的"杂音"。采样率高的设备，比如TH2883S4-5，能把杂音原样录下来、量化成数字，这就是"电晕检测"。

四.行业里的"标准"，到底在管什么？

行业里，怎么测、测多高、判多少算合格，都有统一规则，这就是技术标准。可以把它理解成"体检套餐的检查流程"：先查哪几项、用多大强度、结果怎么比对，白纸黑字写清楚。

标准里的数字主要有两类：一类是试验电压，通常和工作电压挂钩，决定"试得多狠"；一类是判定限值，比如波形偏差允许百分之几，决定"严到什么程度"。普通用户不用背数字，记住一句：规则定得越清楚，越不容易凭感觉放行坏品。

判定限值怎么设，不同机型也不一样。比如TH2883S4-5支持四种波形判定方法，可以分别设阈值，想严想松自己定。另外，质量体系通常要求检验结果可追溯，这也是为什么新设备普遍带波形存储和通信接口。采购时再问一句"判定依据是什么、结果能不能导出"，比盯着参数表更有用。

五.老设备卡在了哪三关？

第一个问题，看得糊。采样率低，波形细节被抹平，细小的电晕毛刺根本看不见，等于医生听诊时背景噪声太大。

第二个问题，测得慢。单通道，一次测一个绕组，三相电机要来回换线。

第三个问题，靠人判。波形好不好，靠老师傅的眼睛，标准因人而异，也留不下记录。还有一类老设备，测完只亮一个"合格/不合格"灯，没有波形、没有数据，出了批量问题都不知道是哪一只、哪一批。设备本身不差，只是技术天花板摆在那里。

六.新型设备把这些坑，一个个填上了

新型设备把这三关都打通了。采样率高，等于把"听诊"换成"高清录音"，杂音一个不漏。

TH2883S4-5这类4通道设备，一次测四个绕组，电机放上去一遍测完，像四位医生同时会诊。自动判定加波形存储，标准统一、记录可查，换人也不怕。

以同惠TH2883S4-5脉冲式线圈测试仪为例，它的价值不在参数多高，而在把"看得见缺陷"这件事做扎实了。回到开头的问题——为什么有人老烧电机？因为他们买了"能测"的设备，用的却是"测不准"的方法。技术没有变难，只是把原来靠运气的事，变成了靠数据的事。

七.懂了原理，买设备该看什么？

对不懂技术的采购者来说，理解原理不是为了背名词，是为了看懂三件事：设备能不能看清波形细节，这看采样能力；能不能一次测完，这看通道数；判定能不能留痕，这看记录与接口。

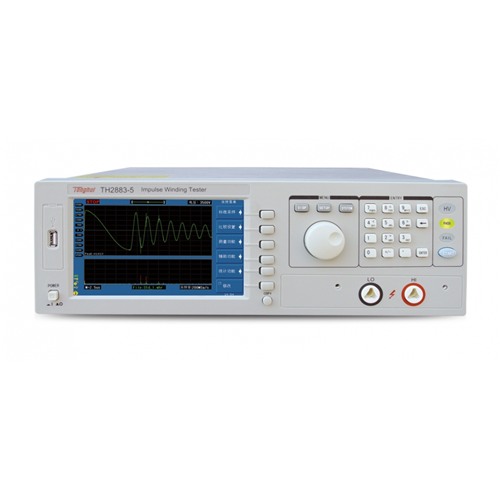

如果你问该买TH2883S4-5还是单通道型号，答案其实在产线节拍里：一次要测多个绕组，4通道更省事；品种单一、量不大，单通道也够用。技术让"看不见的缺陷"变得看得见，而选设备的本质，是选择你是否信任那个"看得见的结果"。

记住一点：好的测试，不是把坏品测出来就完事，而是让每一只合格品都有据可查。样品实测，永远比参数表更诚实。
