同样测一根管子的压力，为什么读数差这么多？本文用吹气球、量体温的大白话讲清压力传感器原理、精度数字怎么读、新旧设备差在哪，以及氧气工况怎么选型。德鲁克UNIK5000F氧气压力传感器原理科普。

一、同样一根管子，为什么两个读数对不上？

把两个老师傅请到同一根气管前。一个看表，报出8.2；另一个再测，报出7.9。管子没动，压力没变，差在哪？差在测压力的那只"手"不一样。制氧车间更常见：同一批氧气瓶，上午测的压力和下午对不上，换个表又差一截。

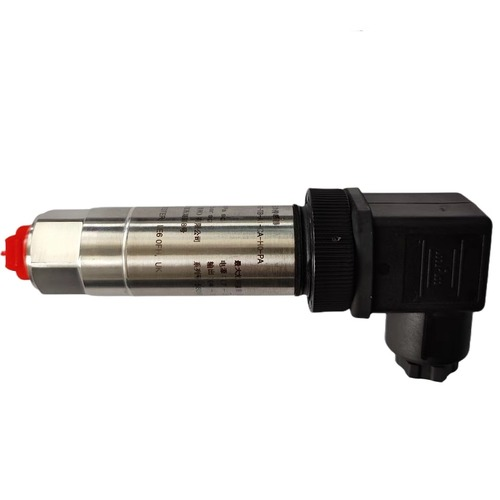

新手先想到"表坏了"，老手会反问：你用的是机械表，还是电子传感器？今天用大白话讲清：它干什么用、原理怎么理解、数字怎么读、新旧差在哪。Druck UNIK5000F氧气压力传感器这类"电子芯"产品，就是来解决"读数能不能信"这件事的。

二、关于测压力，这四个想法可能一直带偏你

误区一：数字显示就一定准。数字表只是把结果变成了数字。数字背后是机械还是电子，才真正决定它稳不稳。同样显示8.2，一块表能稳定半年，另一块可能隔天就飘——把"数字"当成"准"的证明，是常见误会。数字只是表象，表芯才是里子。

误区二：精度数字越大越准。恰恰相反。精度标的是误差上限，数字越小，误差越小。1.0级最多误差百分之一，0.04%级只有它的二十五分之一。看精度只看数字大小，是常见参数误读。记住口诀：精度数字越小，测得越放心。

误区三：买回来装上就不用管。机械件会磨损、会卡滞，需要定期校验；电子传感器省心得多，同样建议按周期核查零位。装上就忘，等于把"读数可信"交给运气——传感器是仪器，不是螺丝钉，它需要被看见、被校验。

误区四：贵的就一定合适。先看介质和用途，测氧气和测液压，要求完全不是一回事。像Druck UNIK5000F氧气压力传感器这类产品，把接液材质、脱脂处理做成可选配置，就是提醒你：先问"测什么"，再问"多少钱"，选错路再贵也白搭。

三、原理其实很简单：气球皮、手指、水银温度计

把Druck UNIK5000F氧气压力传感器这类产品拆开看，核心就三样东西：一层膜片、一片硅芯片、一小块电路。别被"微机械""压阻式"这些词唬住，它们都在这三样东西里面——这就是一台电子压力传感器的全部家当。

膜片，像气球皮。你吹气球时手能感到皮越来越紧——气越多，皮绷得越紧。传感器里的膜片就是这张"气球皮"，压力推它，它就变形，压力多大弯多少。硅芯片，像手指。手指捏气球能感知软硬；硅芯片贴在膜片旁边，膜片一变形，芯片上的电阻就跟着变，于是压力变成了"电阻变化"——电路能读懂的语言。

电路，像水银温度计。体温高，水银柱升；压力大，输出的电流就按比例变大。这就是常说的4-20mA：4是零压力，20是满量程，中间按比例分，一格不含糊。它像个翻译官，把压力翻成电流；翻译得好不好，决定读数准不准。

整个过程快得看不见：气体一进门，膜片一弯，芯片一感知，电流一变，读数就出来了，前后不到几毫秒。机械表要等指针摆定，它不用——快，就是它和机械表的差距之一。所谓"电子传感器"，核心就是把看不见的力，翻译成看得见的数。

四、铭牌上的数字怎么读？记住三个词就够了

满量程。就是这表能测的最大值，量程0-10bar的表，满量程就是10bar。选表先看它：正常工况压力，建议落在满量程三成到八成之间，留出余量。精度。标的是误差上限，通常写成±X%FS，FS就是满量程的英文缩写。±1%FS表示最多差满量程的百分之一——0-10bar的表最多差0.1bar。数字越小，测得越准。

输出。就是怎么把读数传出去。常见的是4-20mA电流信号，能传到几十上百米外的控制室，接上PLC、电脑就能实时看。传得远、接得上，是新旧设备很直观的一道分水岭。没有输出，等于白测——仪表再准，也帮不到几十米外的控制室。

怎么用这三个词？看铭牌时问自己三句：量程回答"测多大"，精度回答"测多准"，输出回答"传给谁"。三句答得上来，基本不会选错。氧气场合多看一眼接液材质与脱脂标识——Druck UNIK5000F氧气压力传感器这两项在订货配置里都可查。

五、老式机械压力表，问题到底出在哪？

老式弹簧管压力表，靠弯管加齿轮带动指针。压力大，管子伸直一点，指针转一格。原理很成熟，用了一百多年，至今没完全退场。问题出在"机械"两个字上：齿轮会磨损，指针会卡滞；现场一震动，指针就抖，读数得凑近；读数传不出去，只能人肉抄表。这不是个例，是机械结构的天然脾气。

它像机械手表：走时看机芯，戴久要保养，摔一下可能停摆。机械压力表也是这个性格——不是它不好，是"机械"这套路有天花板。富氧环境还有一层麻烦：机械结构里的润滑油脂，在纯氧下是隐患，用前得专门评估。这也是氧气场合越来越多的人，转向Druck UNIK5000F氧气压力传感器这类电子传感器的原因。

六、新式电子传感器，把这些问题挨个解决

Druck UNIK5000F氧气压力传感器是"电子芯"一派，机械件换成膜片、芯片、电路三层——就是前面的气球皮、手指、温度计。没有齿轮，就没有磨损；没有指针，就不怕震动。读数直接变成电流信号，中控室、电脑、手机都能接，历史数据存下来随时查。从前人肉抄表，现在一条线拉过去就有了。

针对氧气工况，接液面用316L不锈钢，可做脱脂清洁——把油污洗干净，从源头降低富氧燃爆风险。前面说的"润滑油脂隐患"，在这里被绕开了。长期用下来零位漂移很小，年检不用频繁重新标定。省的不只是调表时间，还有"读数不敢信"的提心吊胆。

七、看懂原理，选型就不慌

压力传感器不是什么玄学。它做的事，和吹气球、量体温一个道理：把看不见的压力，变成看得见的数。原理清楚，再看参数就不会发怵。它只是把物理量翻译成了电信号。外行看热闹，懂原理的人看的是门道。

选购时记住三句话：会看"新"不看壳——判断新代设备，看它是不是电子传感、信号能不能远传；按用途选精度——产线监控够用就好，别为用不到的高精度买单；氧气工况三项确认——材料相容、脱脂清洁、密封件兼容。

带上这三句话，再去看DruckUNIK5000F氧气压力传感器，你会发现参数没那么难懂，选型也没那么玄。把这三句话写进需求单，选型就完成了大半。测压力这件小事，心里有底，手上不慌。参数是给别人看的，原理是给自己用的。

附：新旧技术通俗对比表

注：对比讲的是技术代差，不针对任何具体品牌；新式表也建议按厂家周期做核查。

附：常见术语大白话对照表

表格

文章来源于银飞电子。
