同样测一个线圈，为什么有人测出问题、有人测不出？万用表查不出的匝间短路，脉冲式线圈测试仪凭什么能发现？本文用敲钟、拍西瓜这类生活类比讲透原理，帮不懂技术的你读懂行业标准、分辨设备好坏。

01同样测一个线圈，为什么结果差这么多？

工厂来料检验，师傅用普通电表量一只电机绕组：通断正常，电阻正常，盖章合格。线圈装上设备跑了一个月，电机发热、异响，最后烧了。拆开一看，绕组内部有一处绝缘发黑——故障其实出厂前就埋下了，只是没测出来。

这不是个例。变压器、继电器、电磁阀、点火线圈，这些绕了漆包线的零件都会遇到同类问题：外观完好，常规仪表全过，装上设备却撑不久。线圈里的隐患藏在“层与层之间”，普通电表看不见。

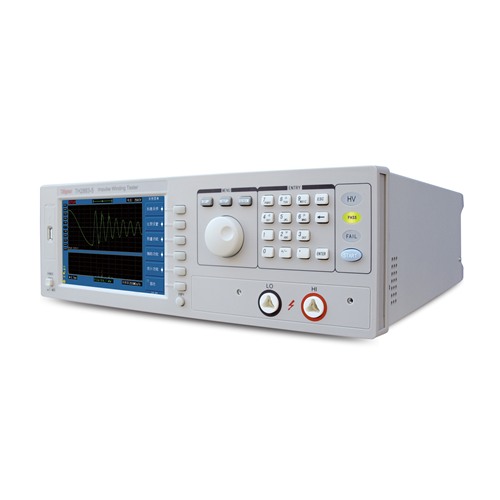

想把它找出来，得靠一种专门的设备——脉冲式线圈测试仪。像TH2883-5这样的脉冲式线圈测试仪，就是专门查这类“暗伤”的。

02线圈测试，大家常踩的三个误区

先别急着看参数。很多采购和质检的朋友，都栽在下面三个误解上。

误区一：电阻正常，线圈就没问题。线圈内部相邻两层之间短路，整体电阻只变化一点点，普通电表的分辨率根本分不出来。就像体温正常，不代表内脏没毛病。

误区二：做过耐压测试，就可以放心。耐压测试查的是“绝缘被高压彻底击穿”这种大问题。而匝间短路往往要在冲击电压下才露出马脚。两种测试查的不是一回事，谁也替代不了谁。

误区三：波形太专业，只能靠老师傅的眼睛。老设备的波形在屏幕上闪一下就过去，判好坏全凭经验和手感。同一个线圈，不同的人可能给出相反结论，谁也说服不了谁。

03脉冲测试到底在测什么？就像“敲一下，听回音”

脉冲测试的原理，不妨先想象成敲钟。

生活类比・敲钟听声：好钟敲下去，声音清脆、余音悠长；钟上有裂纹，声音就发闷、发短。人用耳朵听声音，仪器用眼睛看波形。

生活类比・拍西瓜辨生熟：买西瓜要拍一拍，声音发空、发闷，说明里面有问题。线圈也一样，内部一短路，波形就会“走样”。

具体怎么测？先往线圈里打一个高压脉冲，相当于用力敲了一下钟。线圈会带着自身的电容“回响”，发出一串随时间衰减的振荡波形。这个波形就像线圈的“指纹”，每种线圈的形状都不一样。

以TH2883-5脉冲式线圈测试仪（单通道）为例，检测分四步：

先测一只公认合格的样品，把它的波形存下来当“标准答案”；

把被测线圈接到仪器上，打同样的脉冲；

两条波形叠在一起对比，差多少用“面积差”“相位差”这类数字量化；

差别超过设定的合格线，仪器直接报警，不靠人猜。

还有一个细节叫“电晕”。绝缘有薄弱点时，高压下会发生微弱的局部放电，像灯管老化时的嘶嘶声。这类信号一晃而过，人眼很难捕捉，新型仪器能单独把它提取出来。

先认几个词，后面就顺了

04行业标准里的数字，普通人怎么读？

很多人一听“行业标准”就头疼，其实它不神秘。标准说白了，就是“大家都按同一套规矩测”，让不同工厂、不同人做出来的结果可以互相比较。

绕线类产品常用的做法大致是：用冲击电压测匝间绝缘，把波形对比作为判定依据，设置面积差、相位差的合格线，顺带检测放电现象。

标准里常出现的电压值，说的是“用多大力气敲”。力气不是越大越好，要跟线圈的工作电压、绝缘水平匹配。敲得太狠，好线圈也可能被误伤。

普通用户怎么读标准？不用背编号，记住两条：一看设备是不是采用“波形对比＋放电检测”这类通行做法；二看合格线能不能按自家产品调整。2883-5这类型号的测试仪，走的正是这套思路。

05老办法差在哪：只判“通不通”，不查“好不好”

老式的测试办法，问题可以概括成一句话：只判“通不通”，不查“好不好”。

它只能发现“击穿”这种硬故障——线圈已经彻底烧穿才报警。更常见的轻微匝间短路、绝缘薄弱，它基本测不出来。

波形靠模拟屏幕显示，一闪而过，判好坏全凭人眼。电压也不够稳定，今天测的和明天测的，结果常常对不上。

更麻烦的是没有记录。出了质量问题想追溯，翻遍抽屉也找不到当时的波形数据，只能靠一张口头保证。

表格

06新型仪器升级了什么：把“听声”变成“量化报告”

新型的脉冲式线圈测试仪，升级的核心是一件事：把模糊的“听声”变成清晰的“量化报告”。

波形完整呈现。TH2883-5这类脉冲式线圈测试仪把被测波形和样品波形叠在一起显示，好与坏一眼就能看明白，不需要专业知识。

判定交给算法。面积差、相位差自动计算，超差即报警。结果稳定、可复现，换个人来测，结论一样。

电晕也能抓。潜伏的绝缘薄弱点提前暴露，问题在车间里被发现，而不是等产品到了客户手里才爆发。

标准自己定。合格线按自家产品调整，样品波形可保存、可追溯。出了争议，调出记录说话。

单通道，更省心。一次测一个线圈，界面简单，新人几分钟就能上手。对单品种、小批量、要求简单可靠的产线来说，反而更合适。

07选购启示：先想清楚这三件事

原理讲完了，回到实际问题：怎么挑？

第一，先看被测对象。你的线圈是电机绕组、变压器，还是继电器？工作电压多高？这决定了你需要的电压档位。TH2883-5这类脉冲式线圈测试仪的电压可以从100V一路调到5000V，10V一档，常见的小型线圈基本都覆盖。

第二，再看判定能力。重点看它支不支持波形对比、能不能检测电晕。这比“标称电压高不高”更能说明设备水平。

第三，最后看使用体验。屏幕直不直观、波形能不能存、合格线能不能自己设、结果能不能复现。别只看宣传页，带上自己的样品去试测，让数据说话。

技术并不神秘，原理就藏在这些日常经验里。买设备时少听参数堆砌，多问一句“它到底怎么判定、结果能不能复现”，大概率不会买错。

如您有任何疑问，请联系银飞电子的工作人员吧。
