JOFRA PTCt125C干体炉采用主动双区温控与斯特林制冷，量程-90℃至125℃，配合外部参考传感器精度±0.07℃。本文讲清PTCt125C的工作原理、JJF1257-2010等计量标准、老旧设备弊端与升级亮点，帮助分辨设备好坏、正确选型。

温度计量是工业质量管理的底层环节。制药冷链、生物样本库、环境试验箱、食品深冷加工，这些场景里的传感器长期在低温下工作。传感器一旦失准，轻则数据作废，重则影响产品放行与合规审核。

-90℃左右的超低温校准，恰恰是故障率较高的区间。传统设备在低温段降温慢、温场不均，操作也繁琐。对多数使用者来说，难点不在"要不要校准"，而在"设备怎么选、好坏怎么分"——各家参数表写法不同，同一串数字背后的含义差别很大。

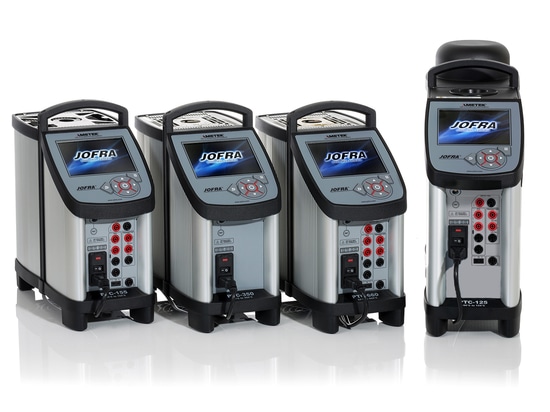

AMETEK JOFRA PTCt125C干体炉是PTCt系列中的超低温型号，量程-90℃～125℃，C型为参考型输入配置，专为配合高精度外部参考传感器设计。本文从工作原理、计量标准、老旧设备弊端、升级亮点四个角度展开，帮助你建立判断干体炉好坏的标准。

一、仪器核心技术详解

1.1干体炉的基本工作原理

干体炉的正式名称是干体式温度校准器。它用一块金属恒温块替代导热液体：加热与制冷模块把金属块控制到设定温度，被测传感器插入恒温块的套管孔内，处于已知温度环境中，从而完成校准。

相比液槽式校准炉，干体结构没有导热介质，升降温更快、现场更清洁、也更便于携带。该机整机重量约15.2kg，单人即可搬运，适合实验室与现场交替使用。

1.2主动双区温控：解决顶部热损失

恒温块分为上下两个独立控温区。下部主温区负责热量与冷量在块内的均匀分布；上部补偿区针对传感器插入和顶部开口造成的热损失做动态补偿。两区协同，把轴向温度梯度压到较低水平，径向孔间一致性达到0.01℃。

单区控制的设备，顶部开口处热侵入明显，传感器插得浅一点，实际温度就偏离设定值。双区设计把这一偏差限制在更小范围内，这正是它低温段表现稳定的结构基础。该加热技术已取得专利（EP2074374/US8342742）。

1.3制冷来源：自由活塞斯特林制冷器

超低温输出依赖FPSC（FreePistonStirlingCooler，自由活塞斯特林制冷器）。相比半导体制冷（Peltier），斯特林制冷效率更高，整机因此可以做得更轻，同时仍能稳定输出-90℃。

速度数据同样直观：从-90℃升至23℃约15分钟，23℃升至125℃约13分钟；从23℃降至-80℃约75分钟，降至-90℃约105分钟。约10分钟即可进入稳定状态。

1.4C型配置：参考型输入与Set-Follows-True

型号中的"C"指输入配置为参考型：仪器只保留参考传感器输入，不自带被测通道的测量显示。它专为"自带标准器"的用户设计——把校准过的高精度参考传感器（如JOFRASTS-150）插入恒温块，仪器用4线制True-Ohm技术读取参考电阻值，直接显示校准区的真实温度。

配合Set-Follows-True（设定值跟随真实值）功能，仪器按参考传感器实时读数动态调整恒温块设定值，让校准区真实温度精确落在目标点，消除"显示温度与真实温度"之间的系统偏差。C型配合外部参考传感器的精度指标为±0.07℃（12个月，相对参考标准）。对使用者而言，读数时不必再做繁琐的修正计算，偏差由仪器实时算好。

1.5MVI电源波动免疫

车间、工地等现场供电电压常有波动。仪器内置MVI（电源波动免疫）技术，实时监测输入电压并动态调整加热与制冷功率，在电压波动范围内保持温度输出稳定，避免"电压一抖、温度跟着抖"。

表1：AMETEK JOFRA PTCt125C干体炉关键技术参数（依据原厂数据表整理）

选型提示：标称量程不等于所有环境温度下都能达到。本机在0℃～23℃环境温度下可全范围输出-90℃～125℃；环境温度升至40℃时，低温端收窄至-73℃。南方夏季车间环境尤其要核对这一条。

二、行业通用技术标准

温度校准设备的性能评价与使用，在国内外都有明确的技术规范。先记住一条主线：干体炉本身是被校准对象，它的"体检标准"是JJF1257-2010；被检传感器则有各自的检定规程。

2.1JJF1257-2010《干体式温度校准器校准方法》

这是国内干体炉校准的核心规范，适用于-80℃～+1300℃的干体式温度校准器，于2010年9月10日实施。规范明确了五项校准项目，看懂这五项，就掌握了读参数表的钥匙：

温度偏差：设定温度与真实温度的差值。校准点通常不少于三个，并尽量选在量程上、下限附近。

温度波动度：同一位置温度随时间的变化。30分钟内每2分钟记录一次，取最大值与最小值差的一半。

孔间温差：不同孔位之间的温度差异。采用两支温度计交换孔位的方法，测量多次取结果。

轴向温场均匀性：测量区底部、向上20mm、向上40mm三个位置的温度分布。

负载特性：只插一支传感器与所有孔插满时，测量区温度的差异。

规范同时规定了配套条件：参考温度计含保护管外径不应大于6mm，插入深度至少为其外径的15倍；环境温度15℃～35℃，湿度不大于85%RH。这解释了为什么选购时要同时看套管孔径与浸没深度，而不只是看温度范围。

2.2被检传感器的检定规程

干体炉是"温度源"，被检对象各自有规程约束：工业铂电阻、铜电阻按JJG229-2010《工业铂、铜热电阻检定规程》检定；热电偶类按JJG351《工作用廉金属热电偶检定规程》等相应规程处理。校准报告中写明依据哪项规程，就对应哪类传感器。

2.3实验室质量体系与量值溯源

通过CNAS认可的校准实验室，设备须满足量值溯源要求，按ISO/IEC17025管理。环境试验设备温度参数的校准还可参照JJF1101-2019《环境试验设备温度、湿度参数校准规范》。制药行业则要满足GMP对灭菌柜、冻干机、冷藏库传感器周期性校准与记录可追溯的要求。PTCt125C干体炉出厂可提供可溯源校准证书，也可选ISO17025认可的校准证书，用于实验室评审与体系审核。

三、老旧设备的技术弊端

不少企业仍在用较早一代的温度校准设备。这些设备的共性问题，可以归纳为四类：

单区控温，顶部热损失大。早期干体炉多为单区加热，恒温块顶部开口散热明显，轴向温度梯度大。传感器插入深度不足时，实际感受温度与设定值偏差明显。"显示到了、实际没到"，多源于此。

低温段制冷慢。超低温校准对制冷系统要求高。老旧设备从室温降到-80℃常需半小时以上，多温度点校准时，近半时间耗在等温场稳定上，批量校准效率低。

界面落后，流程靠人。按键加数码管的操作方式菜单层级深，参数设置繁琐；缺少自动步进功能，校准点要人工逐个设定，数据手工抄录，整理报告时再誊写一遍，中间出错难以排查。

数据不可追溯。早期设备通信接口有限或缺失，校准数据无法自动存储与导出。质量管理体系审核时拿不出过程数据，只能事后补记录，这在ISO/IEC17025与GMP体系下是明显短板。

四、新型仪器技术升级亮点

相比早期设备，PTCt系列在操作、可视化与流程效率上做了系统性升级：

触摸屏与常驻状态栏。彩色触摸屏替代传统按键，主界面直接显示恒温块温度、参考传感器值与关键参数；界面底部常驻状态栏，重要数据实时可见，启动菜单一键直达校准、开关测试、自动步进等核心功能。

校准过程可视化。曲线实时显示温度变化趋势与稳定状态，温场是否到位一眼可判；稳定性指示器亮起后再读数，减少凭经验估读带来的误差。

自动阶梯校准与开关测试。可预设最多20个温度点并自定义保持时间，仪器自动依次升降温并稳定；温度开关测试支持多轮循环，结果自动存储，减少人工值守。

远程监控（RG选件）。选配RG后，通过Wi-Fi或以太网用普通网页浏览器即可远程监控与操控校准仪，长时间校准无需人员现场值守。

与既有平台兼容。PTCt系列兼容原PTC系列全部套管与配件，老用户更换设备不浪费已有耗材，校准流程无缝衔接。

表2：老旧干体炉与PTCt125C干体炉对比

五、技术应用价值总结

PTCt125C干体炉的应用价值可以归纳为三点：

精度价值。双区温控、4线制参考测量与Set-Follows-True功能叠加，使超低温段的校准准确度与温场一致性有稳定保障，外部参考精度±0.07℃。

效率价值。自动步进校准、曲线可视化与快速稳定设计（约10分钟进入稳定），把等待与值守时间降下来，批量校准产能明显提升。

合规价值。可溯源校准证书、数据导出与远程记录能力，支撑ISO/IEC17025与GMP体系审核，让每次校准都有据可查。

典型应用场景包括：超低温冰箱与冻干机传感器校准、制药冷链温度验证、环境试验箱温度参数校准、食品深冷加工工艺计量，以及计量院所的超低温段量值传递。

选型时重点核对三点：一是温度范围是否覆盖实际需求，尤其注意环境温度对低温下限的影响；二是输入配置是否匹配现有标准器——已有高精度标准测温仪表，选C型正合适；需要仪器直接读取被测信号并显示偏差，则选B型；三是有无远程监控与数据管理需求，决定是否加配RG选件。

数据说明：本文参数依据AMETEK官方PTC-125产品数据表与PTCt系列发布资料整理，行业标准依据JJF1257-2010、JJG229-2010、JJF1101-2019等公开技术规范。具体指标以原厂最新版本数据为准。

六、常见问答

Q1：PTCt125C中的"C"是什么意思？和A型、B型如何区分？

C代表输入配置为"参考型"。三种配置的区别在于测量通道：A型只输出温度源，不自带任何测量通道；B型带参考输入与双路被测输入，仪器可直接显示被测传感器偏差；C型只有参考输入，不自带被测通道测量。

C型配置适合已经拥有校准过的高精度标准测温仪表或参考传感器的用户。把"温度源"和"标准器"分开管理，精度路径更可控，也便于把现有标准器继续用于其他校准任务。

Q2：配合STS-150参考传感器时，Set-Follows-True怎么用？

把STS-150插入恒温块参考孔，仪器以4线制True-Ohm技术读取其电阻并换算为温度。开启Set-Follows-True后，仪器按参考传感器实时读数动态调整恒温块设定值，让校准区真实温度贴合目标点。

操作流程：插好参考传感器与被测传感器→设定目标温度→等待稳定性指示器亮起→读数记录。外部参考精度±0.07℃（12个月，相对参考标准）。STS-150内部存储个体校准数据，插入后自动识别加载，无需手动输入系数。

Q3：我已经有一套高精度标准温度计，选PTCt125C合适吗？

合适。C型就是为这类场景设计的：标准器由你掌握，PTCt125C干体炉负责提供稳定、均匀的温度源。使用时注意三点：参考传感器直径要匹配套管孔径（套管内径25.6mm，常用1/8″～5/8″）；插入深度尽量接近190mm浸没深度，避免插入不足带来偏差；接线按4线制连接，减小引线电阻影响。被检传感器的信号用你现有的万用表或过程校验仪读取。
