一文看懂柯尼卡美能达CL-700A分光辐射照度计：分光原理怎么工作、照度色度怎么算、行业标准怎么对照、旧设备差在哪、升级后强在哪。

光，正在成为"被测的对象"

LED灯具、手机屏幕、投影仪、车灯、摄像头补光、人脸识别的红外光源——这些行业都在做同一件事：把光量化。亮度多少、色温多少、显色好不好、光均不均匀，都得有一个数。

可现实中，不少人被测量设备难住。同一批灯，用不同仪器测，数值对不上；测LED窄光谱，老仪器怎么调都不准；想测近红外补光灯，手上设备波长根本够不着。问题不在灯，在于测量工具的原理跟不上。

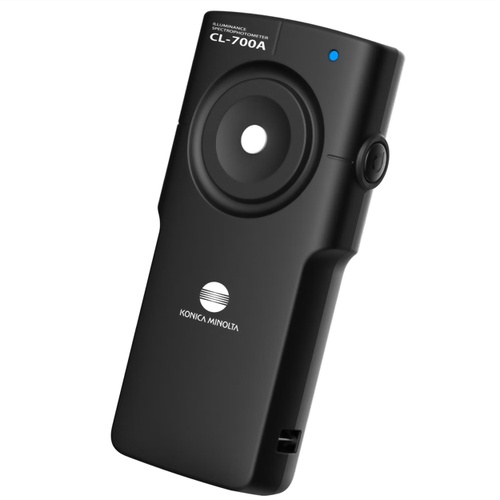

CL-700A就是柯尼卡美能达为这些场景推出的新一代分光辐射照度计。接下来从原理讲起，一步步拆到怎么选。

一、核心技术：分光辐射照度计怎么工作

先拆名字，分三块理解：

照度计：测"光有多亮"，单位是勒克斯（lx）。

辐射计：测光携带的能量，能算出辐照度。

分光：把光按波长拆开，看每个波长各有多少。

一台"分光"的照度计，核心差别就在第三步。

1.分光工作理

光进入仪器后，经光栅色散成一条光谱，落在线阵传感器上。传感器把每个波长的强度读出来，形成光谱功率分布（SPD）。有了SPD，软件再套用色匹配函数（如CIE1931、CIE1964），就能算出照度、色度坐标、相关色温、显色指数等一系列参数。

打个比方：普通照度计像"称总重"，分光辐射照度计像"先称出每种成分各多少，再算总重"。前者只知道总量，后者连成分都看得清。这也是为什么测LED这类窄光谱光源，分光式远比滤光片式靠谱。

2.核心参数对照

柯尼卡美能达CL-700A官方规格如下，摘取对选型最重要的几项：

数据取自柯尼卡美能达官方资料。这些数字背后，有几处"行内才看"的门道。

3.外行容易忽略的三个点

波长范围到不到1000nm。多数老仪器只到780nm（可见光边界）。CL-700A到1000nm，意味着安防、汽车辅助驾驶常用的850nm、940nm近红外光源也能测。

低照度快不快。投影仪暗场、摄像头低光测试，测的是很暗的光。CL-700A测0.1lx大约2秒，老型号要二十几秒。产线上每一秒都是成本。

V(λ)失配大不大。这是照度计准不准的根。f1'越小，越贴近人眼视见函数。CL-700A的f1'控制在1.5%以内，等于把"照度测准"的底子打好了。

二、行业通用技术标准：测量值拿什么对

光测量不是自说自话，有一串国际与国内标准兜底。看懂标准，才看得懂仪器参数有没有意义。

色度学基础。CIE1931、CIE1964标准色度系统定义了人眼三刺激值和色度坐标xy的计算方法，显示与照明行业的色彩参数大多从这套体系来。CL-700A还支持更新的CIE170-2色匹配函数。

照度计等级。日本JISC1609-1:2006把照度计分等级，CL-700A符合其中"特级"要求；德国DIN5032-7的B级它也符合。等级越高，越接近标准表。

显色与光品质。显色指数（CRI）看光源还原颜色的能力；TM-30是美国照明学会（IES）的新评价体系，比CRI更细；SDCM看同一批灯的色一致性。这几项CL-700A配合官方软件CL-S30都能输出。

国内工程标准。常见的几个：

GB/T5700《照明测量方法》：现场照度、亮度的测量依据。

GB/T36876-2018《中小学校普通教室照明设计安装卫生要求》：课桌面照度不低于300lx，黑板面不低于500lx。

GB50034《建筑照明设计标准》：建筑照明设计与验收的照度、均匀度要求。

一句话：买设备前，先确认你要对的是哪个标准，再看仪器能不能输出对应指标。

三、老旧设备的技术弊端：为什么测着测着就不信了

用过老测量设备的人，多半遇到过下面几类问题。

滤光片式色度计测LED不准。老式色度计用几个传感器加滤光片模拟人眼三刺激值，通道少。白炽灯这类宽光谱光源尚可，LED光谱又窄又尖，模拟误差被放大，色坐标偏、色温飘。更要命的是它给不出光谱，测不了同色异谱，问题出在哪都查不到。

低照度又慢又噪。早期分光辐射照度计在暗光下要么测不准、要么等很久。上一代CL-500A测0.1lx大约要27秒，产线等不起，还容易混入环境光干扰。

波长覆盖不足。老设备多数止步可见光，近红外测不了。这几年红外光源大量进入车载、安防、门禁，老设备直接"够不着"。

体积和接口拖后腿。老仪器体积大、接口单一，产线上想多点多台布置很费劲，数据还得手动导出。

这些弊端叠加的结果就一句话：设备看着能用，数据却不敢信，品质纠纷和返工都从这里来。

四、新型仪器技术升级亮点

柯尼卡美能达CL-700A分光辐射照度计是CL-500A的升级型号，升级集中在六个方向。

量程更宽：照度从0.01到200,000lx，暗与亮两头都覆盖。

低照度更快：0.1lx约2秒测完，比上一代快一个量级，产线友好。

波段延伸到近红外：360～1000nm，可见光与近红外一台设备搞定。

指标更全：CRI、TM-30、TLCI、SDCM、EML（等效黑视素照度）、PPFD（光合有效辐射通量密度）、S/P比，软件里都能算。

组网能力：USB接单台，以太网走PoE最多接15台，多点同步测、可远程控制，适合产线在线检测。

体积紧凑：机身深度与T-10A、CL-200A一致，老工位可以直接替换。

它还支持自动归零校准，日常维护省了不少事。对用户来说，最直观的感受是：原来测不了的场景现在能测，原来要等半天的现在几秒出数。

五、技术应用价值总结

CL-700A的价值，落回具体行业里更清楚：

对买设备的人来说，判断一台分光辐射照度计好不好，看四点就够：波长范围够不够、低照度快不快、V(λ)失配小不小、指标覆盖全不全。其余大多是营销话术。

问答环节

Q1：CL-700A和CL-500A有什么区别？

核心是三处：波长从可见光扩到1000nm近红外；低照度测量速度快了约一个数量级；支持PoE组网和多点测量。CL-500A能干的它都能干，CL-500A够不着的新场景它也补上了。

Q2：分光辐射照度计和普通照度计有啥区别？

普通照度计只给一个照度数，相当于"称总重"；分光辐射照度计先拿到完整光谱，再算出照度、色温、显色指数等一堆参数，相当于"先分析成分再算总量"。测LED、测光品质，前者不够用。

Q3：为什么测LED灯，滤光片式色度计容易不准？

滤光片式用少量通道模拟人眼，LED光谱又窄又尖，会把模拟误差放大。分光式逐波长实测，误差可控，还能顺带给出光谱数据排查问题。

Q4：近红外测量有什么用？

车载辅助驾驶、安防监控、人脸识别的补光光源常用850nm、940nm红外光，需要管理其峰值波长和辐照度。波长覆盖到1000nm的设备才能测这些。

Q5：买之前重点看哪几个参数？

波长范围、低照度测量速度、V(λ)失配（f1'）、可算指标种类、接口与组网能力。再看仪器是否带校准证书、能否追溯到标准。
