深度解析同惠TH510系列半导体C-V特性分析仪的核心技术与工作原理，梳理功率半导体C-V测试行业标准，对比普通LCR表与阻抗分析仪的技术弊端，详解四参数同步测量、高压偏置扫描、一体化集成等升级亮点，为新能源SiCMOSFET来料质检与研发验证提供实用参考。

一、开篇引言：新能源功率器件为什么绕不开C-V测试

光伏逆变器、车载电驱、储能变流器正在向高频化、高功率密度方向快速迭代。碳化硅（SiC）MOSFET凭借宽禁带、高击穿场强、高导热率等材料特性，已经成为新一代电力电子变换器的核心功率器件。

但很多工程师和采购人员有一个共同困惑：器件datasheet上的参数看起来都达标，装机后却出现发热严重、效率偏低、甚至批量失效。问题往往出在寄生电容上。

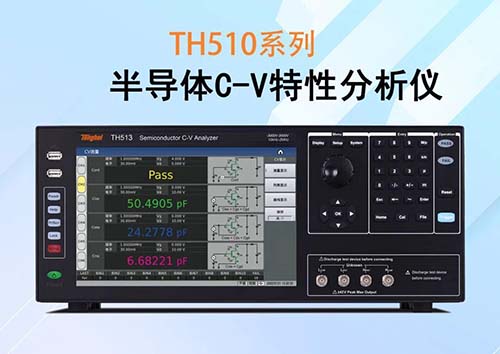

SiCMOS管的Ciss、Coss、Crss三类寄生电容随偏置电压呈强非线性变化，直接决定驱动损耗、开关速度和整机温升。要把这些参数测准、测全，就需要一台专业的半导体C-V特性分析仪。本文以同惠TH510系列半导体C-V特性分析仪为例，把这项技术讲透，帮你看懂设备、选对设备。

二、仪器核心技术详解：TH510系列到底测什么、怎么测

2.1C-V特性的基本含义

C-V特性，指的是器件极间电容随偏置电压变化的关系曲线。SiCMOS管工作时，漏极要加几十到上百伏高压，栅极也有驱动电压，极间电容会随偏置电压发生明显变化。

三个核心寄生参数的定义和影响如下：

这三个参数任何一个偏离设计值，逆变器、储能变流器运行时就会发热严重、效率下降。

2.2TH510系列的四大核心技术

同惠TH510系列半导体C-V特性分析仪围绕功率器件测试场景，做了四项关键技术设计：

第一，一体化集成架构。一台仪器内置LCR数字电桥、VGS电压源、VDS电压源、高低压切换矩阵和上位机软件，把原本需要多台设备拼接的测试系统浓缩到一台机器里。基于Linux系统和10.1英寸电容触摸屏，接线和操作都大幅简化，适合产线快速化、自动化测试。

第二，四参数同步测量。传统MOSFET寄生电容测试需要反复换线，逐项测Ciss、Coss、Crss，既慢又容易引入连接误差。TH510系列可一次同步测出MOSFET或IGBT最重要的四个寄生参数——Ciss、Coss、Crss、Rg（对应IGBT为Cies、Coes、Cres、Rg），大屏同时显示测量结果、等效电路图和分选结果。

第三，单管一键点测。在量产产线的SiCMOS管批量测试场景中，TH510系列支持单管器件一键启动全流程测试，无需人工频繁切换脚位、调整参数、整理结果，全流程自动完成数据采集与输出。

第四，C-V曲线扫描（选件）。实验室环境下，TH510系列支持单器件多测点自动扫描，自动生成完整C-V特性曲线，支持对数和线性两种显示方式，可同时叠加同一参数不同Vg的多条曲线，或同一Vg下不同参数的多条曲线。

2.3关键技术参数

三、行业通用技术标准：C-V测试要遵循哪些规范

功率半导体器件的C-V特性测试并非随意操作，行业内有明确的测试条件和方法约定。了解这些标准，才能判断一台设备是否专业。

3.1测试频率标准

SiCMOSFET的实际开关频率覆盖数百kHz至MHz级，因此C-V测试必须在高频下开展，才能匹配器件真实开关工况下的电容特性。行业通用测试频率点通常为1MHz，部分标准也要求覆盖100kHz~2MHz范围。普通LCR表仅在低频段测量可靠，高频段精度受自身寄生参数制约，这是第一个硬性门槛。

3.2偏置电压标准

SiCMOSFET工况下漏极电压可达数百伏甚至上千伏，C-V测试必须在真实工作电压下完成。尤其是500V~1000V区间的Coss、Crss高压特性，是逆变器设计的核心关键数据。行业标准要求测试设备具备与器件额定电压匹配的直流偏置能力，偏置不足测出来的数据没有工程参考价值。

3.3端子连接与参数定义标准

Ciss、Coss、Crss三个参数对应不同的端子连接逻辑：

Ciss：漏源短接，测栅极与源极之间的电容；

Coss：栅源短接，测漏极与源极之间的电容；

Crss：源极悬空或特定连接，测栅极与漏极之间的反馈电容。

标准测试要求每次换线后重新校准，消除测试线缆和夹具带来的寄生误差。多参数同步测量技术正是为了减少换线次数、降低人为误差而设计的。

3.4无损筛查标准

C-V扫描还是一种无损检测手段。晶圆杂质、氧化层缺陷、封装引脚虚接、键合异常等隐性缺陷，常规耐压测试和导通电阻测试大概率测不出来，但在不同VGS、VDS分级扫描的C-V曲线上，会出现曲线畸变、参数漂移、数值跳变。通过C-V曲线筛查不良品，是功率半导体来料质检和出厂标定的通用做法。

四、老旧设备技术弊端：普通LCR表为什么测不好功率器件

很多企业早期用普通LCR数字电桥或通用阻抗分析仪来做C-V测试，在SiC器件普及后，这些设备的局限性越来越明显。

4.1高压偏置能力不足

普通阻抗分析仪的直流偏置通常只有几十伏，而SiCMOSFET工况漏极电压可达数百伏。偏置能力不够，就无法在真实工作电压下完成C-V测试，500V~1000V区间的Coss、Crss高压特性根本测不到。拿低压段数据去设计高压逆变器，等于盲人摸象。

4.2高频段精度不够

SiCMOSFET开关频率覆盖百kHz至MHz级，C-V测试必须在高频下开展。普通LCR表仅在低频段（通常100kHz以下）测量可靠，进入MHz频段后，仪器自身的寄生参数、线缆损耗、夹具误差都会显著放大，测出来的电容值偏差很大，无法用于工程设计。

4.3多参数需手动换线，效率低误差大

Ciss、Coss、Crss对应不同的端子连接逻辑。传统设备测一个参数换一次线，三个参数至少换三次线，还要每次重新开路/短路校准。产线上批量测试时，效率极低，而且每次换线都可能引入接触电阻和寄生电容变化，测量结果的重复性和一致性难以保证。

4.4无法生成完整C-V曲线

普通LCR表大多只能测单点电容值，不支持多电压点自动扫描和曲线绘制。工程师要手动记录每个电压点的数据，再用Excel画图，耗时耗力，也容易遗漏曲线畸变等隐性缺陷信号。

4.5多设备拼接，系统复杂

要凑齐一套功率器件C-V测试系统，传统方案需要LCR表+VGS源+VDS源+矩阵开关+上位机软件，多台设备拼接，接线复杂，校准麻烦，占用实验室空间大，产线部署更是困难。

五、新型仪器技术升级亮点：TH510系列解决了哪些痛点

针对上述老旧设备的弊端，同惠TH510系列半导体C-V特性分析仪做了系统性的技术升级。

5.1宽压偏置：覆盖真实工况

TH510系列VDS漏极偏置按型号分为±200V、±1500V、±3000V三档，VGS栅极偏置达±40V，能够覆盖SiCMOSFET从低压到高压的全工况测试需求。500V~1000V区间的Coss、Crss高压特性可以直接测得，数据可直接用于逆变器设计仿真。

5.2宽频覆盖：匹配高频开关

测试频率覆盖1kHz~2MHz，包含行业通用的1MHz标准测试点，也支持百kHz至MHz级的全频段扫描，能够匹配SiC器件实际开关工况下的电容特性测量需求，高频段精度有保障。

5.3四参数同步：一次接线全部测出

这是TH510系列区别于普通LCR表的核心升级。一次接线即可同步测出Ciss、Coss、Crss、Rg四个参数，无需反复换线，既提升了测试效率，又消除了多次换线带来的连接误差。10.1英寸大屏同时显示测量数值、等效电路图和分选结果，产线质检人员一眼就能完成状态核验。

5.4一体化设计：一台顶一套

TH510系列把LCR数字电桥、VGS电压源、VDS电压源、高低压切换矩阵和上位机软件全部集成在一台仪器内，基于Linux系统和电容触摸屏操作，接线简单，校准方便，实验室和产线都能快速部署。2通道标配，可扩展至6通道，满足多工位并行测试需求。

5.5一键点测：产线批量测试提速

针对量产产线场景，TH510系列支持单管器件一键启动全流程测试，自动完成脚位切换、参数测量、数据采集和结果输出，无需人工干预。配合6通道扩展，可实现多器件并行测试，大幅提升产线批量测试效率。

5.6曲线扫描：隐性缺陷一目了然

TH510系列支持C-V特性曲线自动扫描（选件），可按对数或线性坐标显示，支持同一参数不同Vg的多曲线叠加，也支持同一Vg下不同参数的多曲线对比。晶圆杂质、氧化层缺陷、引脚虚接、键合异常等隐性缺陷在曲线上表现为畸变、漂移、跳变，工程师可以直观识别，提前筛除不良品。

六、常见问题解答（Q&A）

Q1：C-V测试和普通LCR电容测试有什么区别？

普通LCR测试是在零偏置或固定偏置下测单点电容值，而C-V测试是在连续变化的偏置电压下扫描电容值，得到电容-电压特性曲线。功率器件的寄生电容随电压强非线性变化，只有C-V曲线才能完整反映器件特性。

Q2：TH510系列可以测IGBT吗？

可以。TH510系列同时支持MOSFET和IGBT的寄生参数测试，对应IGBT的参数为Cies（输入电容）、Coes（输出电容）、Cres（反向传输电容）和Rg（栅极电阻）。

Q3：产线测试和实验室测试对设备要求有什么不同？

产线测试强调速度、操作简便和一致性，一键点测、多通道并行、大屏分选显示更重要；实验室测试强调全面性和深度分析，曲线扫描、多曲线叠加、原始数据导出更重要。TH510系列两种场景都能覆盖，曲线扫描为选件，可按需配置。

Q4：怎么判断一台C-V分析仪能不能满足我的器件测试需求？

重点看三个指标：一是VDS偏置电压是否覆盖你器件的额定电压；二是测试频率是否覆盖1MHz及以上；三是是否支持Ciss、Coss、Crss多参数同步测量。这三项达标，基本就能满足功率器件C-V测试需求。

Q5：C-V测试能替代耐压测试和导通电阻测试吗？

不能。C-V测试是补充手段，主要用于筛查常规测试发现不了的隐性缺陷，以及获取器件设计所需的寄生参数。耐压测试、导通电阻测试、动态参数测试各有分工，完整的功率器件质检需要多种测试手段配合。

七、技术应用价值总结

C-V特性测试是SiCMOSFET等功率半导体器件研发验证、来料质检、出厂标定环节不可或缺的核心工序。它不仅能提供器件设计所需的寄生参数数据，还能通过曲线扫描无损筛查隐性缺陷，降低成品整机批量故障风险。

同惠TH510系列半导体C-V特性分析仪通过一体化集成架构、四参数同步测量、宽压宽频偏置、一键点测和曲线扫描等技术设计，系统性解决了普通LCR表和阻抗分析仪在功率器件测试中的偏置不足、高频不准、换线繁琐、效率低下等痛点。对于新能源光伏逆变器、车载电驱、储能变流器等领域的功率半导体检测需求，TH510系列提供了一套从实验室到产线都适用的专业解决方案。

在新能源装备持续向高效率、高功率密度迭代的行业趋势下，选对一台专业的C-V特性分析仪，就是为产品质量和研发效率加上一道可靠的技术保障。
