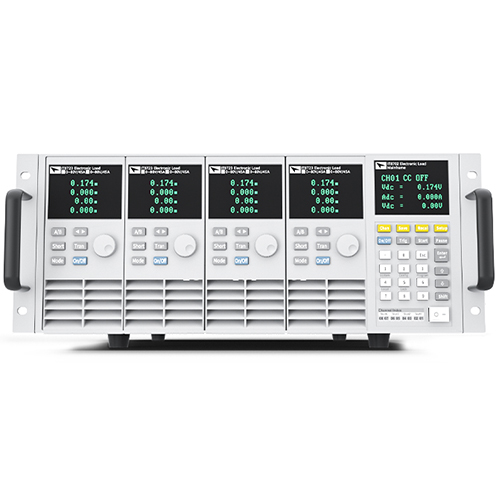

艾德克斯IT8722多路直流可编程电子负载是一款高性能的测试设备，广泛应用于电源、电池、逆变器、充电器等设备的研发、生产和维护过程中。以下是对IT8722产品的详细介绍。


一、产品概述

IT8722是艾德克斯电子有限公司推出的一款双通道直流可编程电子负载，采用模块化设计，每个模组具有两个独立的通道，用户可以根据实际需求灵活配置通道数。该产品具有高精度、高稳定性和丰富的操作模式，能够满足各种复杂测试场景的需求。


二、艾德克斯IT8722主要特点

1、高精度测量：
IT8722具备高精度的电压、电流和功率测量能力，电压测量精度可达±(0.05%+0.05%FS)，电流测量精度可达±(0.05%+0.05%FS)，功率测量精度可达±(0.2%+0.2%FS)。
2、宽量程范围：
产品支持宽范围的电压和电流量程，电压量程从0.1V到500V，电流量程从0.1A到15A，满足不同测试场景的需求。
3、多种操作模式：
IT8722支持定电流(CC)、定电压(CV)、定电阻(CR)和定功率(CW)四种基本操作模式，以及复合式操作模式(如CV+CC、CR+CC等)，方便用户根据测试需求进行选择。
4、动态测试功能：
产品具备动态测试功能，可以在两种设定值之间周期性地切换，模拟电源的动态特性，提高测试的准确性和可靠性。
5、顺序操作功能：
IT8722支持顺序操作功能，用户可以编辑复杂的电流变化模式，并与内部或外部信号同步，实现多准位带载的精密测试。
6、强大的保护功能：
产品具备过压保护(OVP)、过流保护(OCP)、过功率保护(OPP)、过温度保护(OTP)等多种保护功能，确保测试过程中的安全性和可靠性。
7、模块化设计：
采用模块化设计，用户可以根据实际需求灵活配置通道数，扩展性强，便于升级和维护。
8、丰富的通讯接口：
产品配备Ethernet、USB、RS-232等多种通讯接口，支持远程控制和自动化测试，提高测试效率。


三、技术规格

电压量程：0.1V~500V，分辨率1mV/10mV，精度±(0.05%+0.05%FS)。
电流量程：0.1A~15A，分辨率0.1mA/1mA，精度±(0.05%+0.05%FS)。
功率量程：250W，分辨率10mW，精度±(0.2%+0.2%FS)。
操作模式：支持CC、CV、CR、CW等基本操作模式及复合式操作模式。
动态测试：支持连续模式、脉冲模式、触发模式等多种动态测试方式。
顺序操作：支持编辑复杂的电流变化模式，最多可存储7组顺序文件。
保护功能：具备OVP、OCP、OPP、OTP等多种保护功能。
通讯接口：配备Ethernet、USB、RS-232等多种通讯接口，支持SCPI命令集。


四、操作指南

1、开机与自检：
连接好电源线后，按下电源键开机，设备将进行自检并显示软件版本号。
2、通道选择：
通过前面板的按键或远程控制接口选择需要操作的通道。
3、参数设置：
进入菜单界面，根据需要选择操作模式并设置相应的电压、电流、电阻或功率等参数。
4、启动测试：
设置完成后，按下启动键开始测试。在测试过程中，可以通过前面板或远程控制接口实时监控测试数据。
5、数据保存与调用：
测试完成后，可以将测试数据保存到非易失性存储器中，方便后续调用和分析。


五、应用场景

IT8722多路直流可编程电子负载广泛应用于电源、电池、逆变器、充电器等设备的研发、生产和维护过程中。例如，在电源测试中，可以用于模拟不同负载条件下的电源输出特性；在电池测试中，可以用于评估电池的放电性能和安全性能等。


六、总结

艾德克斯IT8722多路直流可编程电子负载是一款高性能、高精度的测试设备，具有宽量程范围、多种操作模式、动态测试功能、顺序操作功能以及强大的保护功能等特点。该产品能够满足各种复杂测试场景的需求，提高测试效率和准确性。同时，其模块化设计和丰富的通讯接口也使得设备具有良好的扩展性和可维护性。
