WIKA温度干井校准器CTD9100-ZERO的简介和应用。



1、产品简介

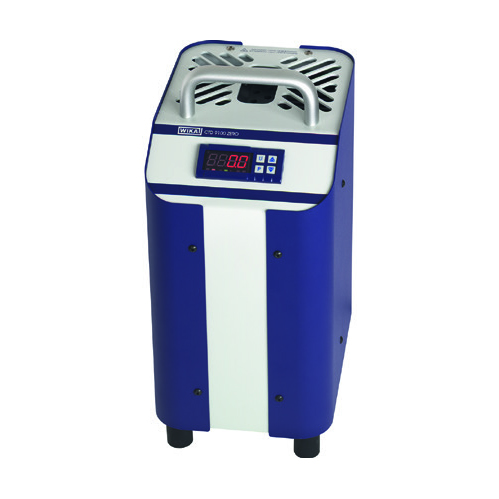

WIKA CTD9100-ZERO是一款专为温度校准设计的温度干井校准器。它具备便携、操作简便和高精度的特点，适用于各类现场校准。由于其紧凑的设计和轻便的重量，该设备几乎可以在任何地点使用。这使得温度传感器的快速测试成为可能，是工业设备和生产线运行安全的重要保障。



2、主要功能与特点

多功能性：CTD9100-ZERO校准器不仅可以对温度传感器进行校准，还可以对热电偶进行调温处理。通过这种方式，它能够生成一个持久的冷端温度，使热电偶的校准更加简便。与传统的水固定点细胞法相比，它避免了运输过程中可能的冻结和损坏风险。



温度调节范围广：这款校准器不仅可以提供0°C的基准温度，还能通过主动冷却提供其他测试温度，温度范围为-10°C到+100°C（14°F到212°F）。这种广泛的温度覆盖范围使得设备适用于多种测试需求。

精度与稳定性：CTD9100-ZERO具备0.05 K的高精度（在0°C时），其他温度条件下的精度为0.1 K，温度稳定性小于0.05 K。它结合了稳定的温度源与精确的Pt100温度测量，可以在短时间内完成温度探头的高效校准。

均匀的温度分布：该校准器在设计和控制上确保了加热块内温度的均匀分布，温度在测试孔之间的差异很小。均匀的温度分布可以减少测量不确定性对结果的影响，从而提高校准的可靠性。



3、规格与技术参数

- 温度显示：4位数LED显示，显示分辨率为0.1°C。

- 加热和冷却时间：

  - 从-10°C加热至+100°C需15分钟。

  - 从23°C冷却至0°C需5分钟，从100°C冷却至0°C需10分钟。

- 浸入深度：150mm，7个测试孔径为6.5mm。

- 电源：交流100至240 V，50/60 Hz，最大功耗为225 VA。

- 通讯接口：RS-485接口，便于数据传输和集成。

CTD9100-ZERO
Indication
Display	4-digit LED display
Temperature range	-10 … 0 … +100°C [14 ... 32 ... 212°F]
Accuracy 1)	0.05 K at 0°C [32°F] otherwise 0.1 K
Stability 2)	< 0.05 K
Display resolution	0.1°C
Temperature distribution
Axial homogeneity 3)	dependent on temperature，temperature probes and their quantity
Temperature control
Heating time	15min from -10°C to +100°C (from 14°F to 212°F)
Cooling time	5min from 23°C to 0°C (from 73°F to 14°F) 10min from 100°C to 0°C (from 212°F to 14°F)
Stabilisation time 4)	dependent on temperature and temperature probe
Insert
Immersion depth	150mm [5.91in]
Test bores	7 bores with Ø 6.5mm [0.26in]
Voltage supply
Power supply 5)	AC 100 ... 240V，50/60Hz
Power consumption	225VA
Fuse	3.15A slow blow fuse (at AC 250V)
Power cord	AC 230V；for Europe
Communication
Interface	RS-485
Case
Dimensions (W x D x H)	160 x 230 x 320+50mm [6.3 x 9.1 x 12.6+2in]
Weight	7 kg [15.5 lbs]

4、应用场景

- 现场温度校准：适用于各类温度计在0°C（32°F）的简单校准。

- 热电偶冷端的调温：通过稳定的冷端温度，实现热电偶的准确校准。

- 测试台和校准实验室：在实验室中用于多种温度传感器的校准操作。



5、操作简便性

CTD9100-ZERO校准器的设计符合最新的测量技术标准，不仅在测量精度上有很大的提升，还具备极高的安全性。设备采用直立操作姿势，以确保一流的温度分布。用户可通过控制器上的两个键快速调整校准温度，温度设置会显示在高对比度的4位数LED显示屏上，避免读取错误。

设备的显示屏以35°角倾斜，方便操作人员在不同角度下都能轻松读取温度。



6、认证与证书

- 欧盟认证：符合EMC、电压和RoHS指令要求。

- 其他国际认证：如GOST（俄罗斯）、KazInMetr（哈萨克斯坦）和BelGIM（白俄罗斯）。

- 校准证书：出厂附带DIN EN 10204的3.1校准证书，可选DKD/DAkkS校准证书。



7、配件与可选项

CTD9100-ZERO提供多种配件和可选项，包括不同区域的电源线（如欧盟、瑞士、英国、美国/加拿大等），以及可选的校准软件和RS-485到USB的接口转换器。



WIKA的CTD9100-ZERO温度干井校准器集成了多种功能，特别适合现场温度传感器的校准需求。凭借其便携性、操作简便性和卓越的测量性能，它能在多种工业环境中实现高效可靠的温度校准，减少因设备温度异常而带来的停机时间，提升生产效率。
