一、型号与配置

DranXperT系列提供了多样化的型号选择，以满足不同用户的监测需求。核心型号包括DXPT-F500-16PKG、DXPT-F1500-16PKG及DXPT-F3000-16PKG等，分别适用于500A、1500A及3000A的电流测量场景。此外，还推出了带有传感器输入的DXPT-S系列，如DXPT-S-F500-16PKG等，这些型号在基础电力监测的基础上，进一步集成了环境监测、脉冲计数、报警监控等扩展功能，实现了更为全面的数据采集与分析。



二、核心功能

1、多通道监测：DranXperT设计有3个高精度电压通道和4个电流通道，支持直接测量高达600Vrms的电压，并兼容多种电流互感器（CT），包括Dranetz Rogowski、铰链式及0.333mV CT，确保数据的全面性和准确性。

2、高精度测量与分析：该设备能够精准测量电压（V）、电流（I）、有功功率（P）、无功功率（Q）、视在功率（S）、功率因数（PF）等关键电力参数，并支持电能质量（PQ）监测，包括电压骤降/骤升、谐波分析等，帮助用户及时发现并解决电力系统中存在的问题。

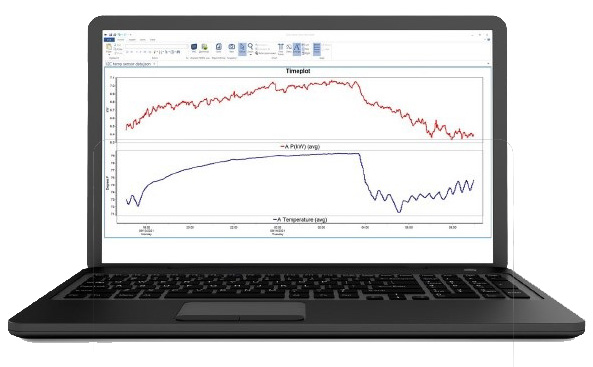

3、实时监测与数据传输：通过Web浏览器接口，用户可以实时查看电力数据、进行设备设置及数据传输，极大地方便了远程监测与管理。

4、自动接线验证：内置的LED指示灯能够实时反馈接线状态，帮助用户快速发现并纠正接线错误，提高监测效率与准确性。

5、扩展功能：DranXperT可选配多种传感器模块，如温度传感器、湿度传感器、加速度计及GPS等，实现环境监测、振动分析、地理位置追踪等多元化数据采集与分析。



三、技术参数

- 电压测量：量程90Vrms至600Vrms，精度高达±0.1%（在90Vrms至600Vrms范围内）。

- 电流测量：精度达到±0.1% + 探头误差，支持多种CT类型，满足不同电流测量需求。

- 频率测量：支持50Hz（45Hz至55Hz）及60Hz（55Hz至65Hz）频率范围，精度为±0.001Hz。

- 采样频率：高达32ksps（每秒32000次采样），确保数据的连续性与准确性。

- 电池续航：内置可充电锂电池，最长续航可达7小时，满足长时间监测需求。



四、应用领域

DranXperT电能质量数据记录仪广泛应用于各行各业，包括但不限于：

- 能源审计：为企业提供精准的能耗分析报告，助力节能减排。

- 需求侧管理：实时监测电力负荷变化，优化电力资源配置。

- 电能质量监测：检测并解决电压波动、谐波污染等问题，提升供电质量。

- 新能源领域：支持可再生能源生产与分布式能源系统（DER）的集成监测与管理。

- 工业制造：在生产线自动化、设备状态监测等方面发挥重要作用。



DranXperT电能质量数据记录分析仪以其多样化的型号、卓越的性能参数及广泛的应用领域，成为了电力监测领域的明星产品。无论是对于电力行业专业人士还是企业能源管理者而言，DranXperT都是一款不可多得的高效监测工具。
