Fluke-1621接地电阻测试仪简易中文使用手册。本使用手册旨在为用户提供Fluke-1621接地电阻测试仪的详细操作指南及安全注意事项，确保用户能够安全、准确地使用该设备。Fluke-1621是一款专为电气承包商、公用事业测试工程师和接地电阻专家设计的便携式、易于使用的接地电阻测试仪。它结合了基本的三极电势降法和两极电阻测量法，具备直观的用户界面和强大的功能，适用于各种工作环境。



一、接地电阻测试仪产品概述

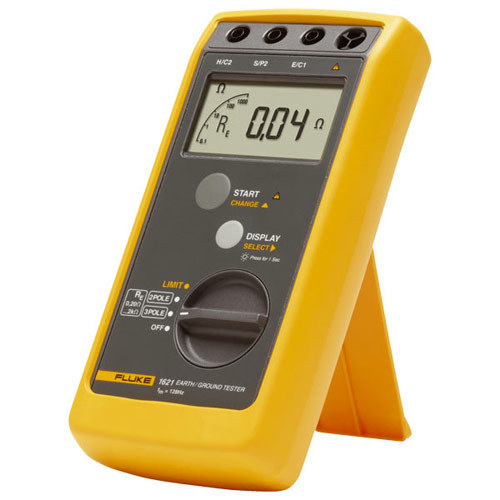

Fluke-1621接地电阻测试仪以其便捷的尺寸、坚固的外壳、清晰的背光LCD显示屏和直观的功能设计，成为现场接地测试的理想选择之一。该设备支持3-pole Fall-of-Potential（三极电势降）和2-pole AC resistance（两极交流电阻）测量，具备自动噪声电压检测、危险电压警告等安全特性，确保测量结果的准确性和用户安全。



二、安全规范

在使用Fluke1621接地电阻测试仪之前，请务必仔细阅读并遵守以下安全规范，以避免触电或人身伤害：

1. 设备检查：在每次使用前，检查设备是否有损坏，特别是测试导线和连接器。

2. 电源隔离：在测量前，确保被测系统已从电源中完全隔离，防止电击风险。

3. 环境条件：避免在潮湿、高温或腐蚀性环境中使用测试仪，以免影响测量精度和设备寿命。

4. 个人防护：佩戴适当的个人防护装备，如绝缘手套和防护眼镜。

5. 正确连接：确保所有测试导线正确连接到测试仪和被测系统，避免短路或误接。



三、产品特性与功能

1. 测量功能

●3-pole Fall-of-Potential（三极电势降）：用于进行基本的地电阻测量，确保接地系统符合安全标准。

●2-pole AC resistance（两极交流电阻）：用于测量导体的交流电阻，增加测量的灵活性。



2. 显示与操作

●LCD显示屏：采用大型、清晰的背光LCD显示屏，便于在不同光线条件下读取测量数据。

●显示按钮（DISPLAY）：用于选择显示测量结果和其他功能，如切换显示辅助接地极电阻（RH）和探针电阻（RS）。

●开始按钮（START）：用于触发测量功能和设置电阻极限值。

●旋转开关：用于选择测量功能（3 pole、2 pole或LIMIT）和开/关机操作。



3. 其他功能

●自动噪声电压检测：确保在存在干扰电压的情况下也能进行准确测量。

●危险电压警告：当检测到潜在的危险电压时，会发出警告，保护用户安全。

●电阻极限模式：可设置最大电阻读数，超过设定值时发出声光报警。



四、操作步骤



1. 三极测量（3-pole Fall-of-Potential）

-准备工作：将探针和辅助接地极插入土壤中，确保探针接地棒与接地极、辅助接地极之间的距离均不小于20米（64英尺），且辅助接地极与探针接地棒成一直线。

-连接测试导线：将接地极连接到E/C1插孔，探针连接到S/P2插孔，辅助接地极连接到H/C2插孔。

-选择测量功能：将旋转开关设至“3 pole”位置。

-启动测量：按“START”按钮开始测量，屏幕上将显示“ACTIVE”符号，表示测量正在进行中。测量完成后，接地极电阻（RE）将自动显示。按“DISPLAY”按钮可依次显示辅助接地极电阻（RH）和探针电阻（RS）。



2. 两极交流电阻测量（2-pole AC resistance）

-连接测试导线：将一根测试导线插入H/C2插孔，另一根插入E/C1插孔。

-连接被测导体：将测试导线连接到被测导体的每个端部。

-选择测量功能：将旋转开关设至“2 pole”位置。

-启动测量：按“START”按钮开始测量，屏幕上将显示“ACTIVE”符号。测量完成后，电阻值（R）将自动显示。



五、维护与保养

1. 定期清洁：使用柔软的干布擦拭测试仪外壳和显示屏，避免使用化学溶剂或湿布。

2. 电池更换：当显示屏显示“LO-BAT”时，表示电池电量低，应及时更换电池。使用一节9V碱性电池（LR06）进行更换，注意电池的正负极方向。

3. 存储环境：测试仪应存放在干燥、无尘、无腐蚀性气体的环境中，避免长时间暴露在极端温度或湿度条件下。

4. 保护测试线：测试线应妥善保管，避免折叠、扭曲或过度拉伸，以免损坏内部线路或接头。使用后，应将测试线整齐地缠绕在测试仪上或专用的收纳盒内。

5. 软件更新：关注Fluke官方网站或联系售后服务部门，了解是否有最新的软件更新或固件升级，以获取更优化的性能或新增的功能。



六、故障排除

1. 显示屏无显示：首先检查电池是否安装正确且电量充足。如果电池正常，尝试重新开/关机。若问题依旧，可能是显示屏故障，请联系售后服务中心。

2. 测量结果不准确：确保测试导线连接正确且紧密无松动。检查被测系统是否已从电源中完全隔离。如果使用了三极测量法，确保探针接地棒、接地极和辅助接地极的布置符合规范，且距离适当。

3. 设备无法开机：检查电池是否已耗尽，尝试更换新电池。如果更换电池后仍然无法开机，可能是设备内部故障，请联系售后服务中心进行维修。

4. 警告或错误信息：根据屏幕上显示的警告或错误信息采取相应的措施。例如，如果出现“NOISE DETECTED”提示，可能是测试环境中存在较强的电磁干扰，尝试改变测试位置或等待干扰源消失后再进行测量。



七、附录

1. 技术规格

●测量范围：根据具体型号而定，Fluke-1621通常具备广泛的接地电阻测量范围，涵盖从几欧姆到数千欧姆。

●精度：通常达到或超过行业标准，确保测量结果的准确性。

●分辨率：提供足够的分辨率以区分微小差异。

●电源：9V碱性电池供电。

●环境条件：操作温度范围、存储温度范围、湿度要求等。



2. 配件清单

●Fluke-1621接地电阻测试仪主机

●测试导线（含接地极夹、探针夹等）

●用户手册

●保修卡

●电池（部分型号可能不包含电池，需用户自行购买）



Fluke-1621接地电阻测试仪以其卓越的性能、便捷的操作和全面的安全特性，成为电气检测领域好用的的工具。通过本使用手册的详细指导，相信用户能够轻松掌握其操作方法，并在实际工作中发挥出较好的性能。在使用过程中，请务必遵守安全规范和维护保养要求，确保设备的长期稳定运行和测量结果的准确性。如有任何疑问或需要进一步的帮助，请随时联系我们客服人员吧。
